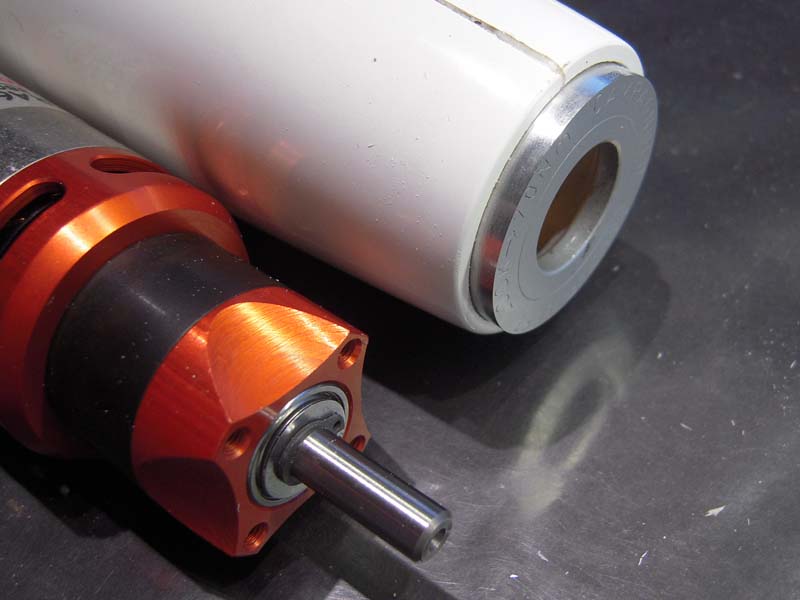

Campagnolo onderdeel op een draaibankje verspaand, en passend in de snuit van de Enigma. (DSCN5731 LR)
Volgende
Vorige
De verspaande Campagnolo bracket. De gearbox past nu sluitend in de flens. De voormalig spacer geeft nog extra wandsterkte. Gaatjes moeten nog geboord worden. Ook in koelgaten is nog niet voorzien. Verder is de flens iets ingekort en afgeschuind voor toekomstige doorlaat van koeling. (DSCN5736 LR)
Enigma 'felsrand' opschuren naar grotere diameter, zodat de aluminium trapas-bracket sluitend past. Boorkop met zelfklevend schuurpapier gaf zowaar de juiste diameter. De felsrand in de neus is bedoeld om een motorspant fixed in de juiste stand mee te verlijmen. (DSCN5728 LR).
Campagnolo gesmeed aluminium racefiets-trapas-bracket met Italiaanse draad. Diameter 36mm. Idee? Een oude doos met racefietsonderdelen en Google. Zoete inval! (DSCN5729 LR)
Campagnolo onderdeel op een draaibankje verspaand, en passend in de snuit van de Enigma. (DSCN5731 LR)
De bracket ook aan de binnenzijde afgedraaid. De gearbox zit niet alleen op de bouten vast, maar ook sluitend in de cup. In de bracket is een kogellager spacer mee gesmeed. Die diameter was te krap voor de gearbox. Iets metaal weggenomen. De gearbox past daar nu als gegoten in, zal iets meer sterkte in de verbinding geven. (DSCN5745 LR)
Proefpassing van de Freudenthaler spinner op de nieuwe flens. Propmeenemer past prachtig in het boorgat, zo dicht mogelijk tegen het lager van de gearbox. Inbus is keurig vast te zetten. De spinner over lapt de flens keurig. Exact wat ik in mind had. (DSCN5734 Bew LR)
De RFM spinner moet altijd op de open- en dichtgevouwen klappropeller worden bijgeschaafd. Ook aan de 15" propeller-root moest ik wat schuren om deze vrij te kunnen laten bewegen in de propmenemer. (DSCN5743 LR)
