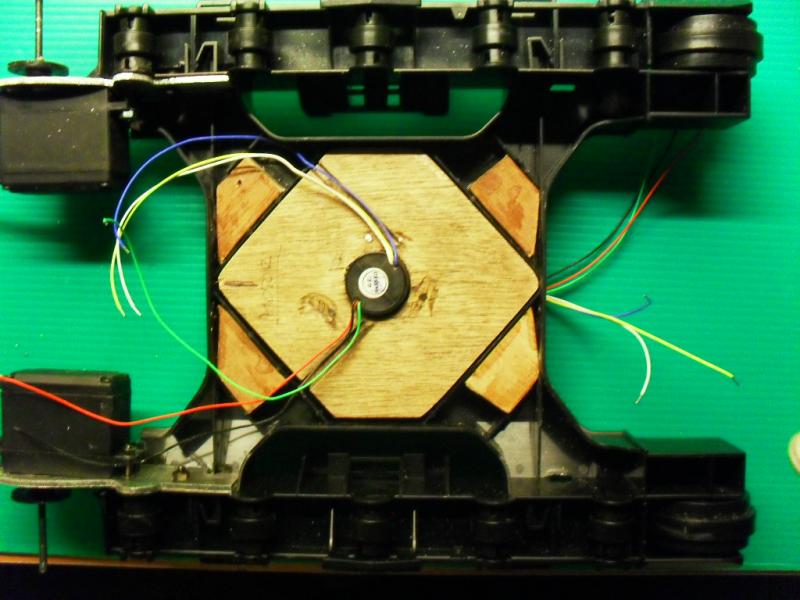

Excavator, de binnen krans houder bestaat uit 2 laagjes 6mm triplex. Een ronde schijf, en een vierkante schijf. Hierdoor wordt het geheel stevig gefixeerd c.q. op zijn plaats gehouden.
Volgende
Vorige
Excavator, de originele cabine bevestiging is nog geheel intact en perfect bruikbaar. De draai servo heb ik in de metalen plaat gevreesd en heb daardoor een stevige bevestiging voor de draaikrans.
Excavator, de onderwagen is gereed. Beide servo kabels worden d.m.v. de doorvoerkrans naar binnen gevoerd. Hierdoor kan de onderwagen ten opzichte van de cabine 360 graden draaien zonder dat de kabels in de knoop raken, of erger kapot gedraaid worden.
Excavator, de binnen krans blijft 2mm onder de buitenrand, maar als de cabine wordt geplaatst houdt hij gelijk de bevestigingsclips daarvan stevig op zijn plaats. Daardoor zal de cabine niet snel losschieten van de onder wagen.

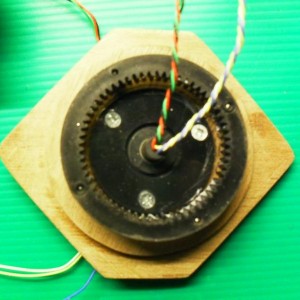

Excavator, de binnen krans houder bestaat uit 2 laagjes 6mm triplex. Een ronde schijf, en een vierkante schijf. Hierdoor wordt het geheel stevig gefixeerd c.q. op zijn plaats gehouden.

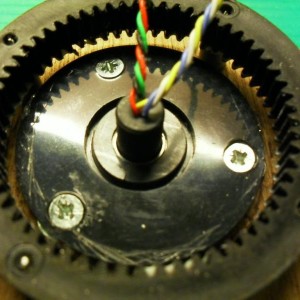

Excavator, de binnen krans staat op 4 busjes zodat de bevestigingsschroeven van de 6 aderige draad doorvoerkrans niet geraakt wordt door de aandrijfkrans die op de draaiservo is gemonteerd.
Excavator draaikrans en doorvoer spindel tbv aansturing beide aandrijf servo's (6 aderig)

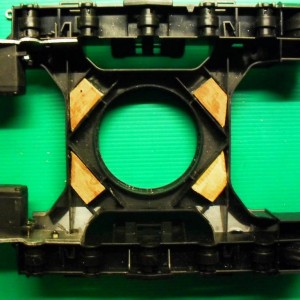

Excavator 4 multriplex blokjes van 14mm dik, aan wordt de bodem vastgezet.
