GALLOPING GHOST besturing

Kijk eens wat onze Engelse collega's van het Mode Zero forum er van bakken(Vintage& Classic):




Ziet er ook prima gezellig uit.
Met name van die omgebouwde, oude RC apparatuur zouden wij ook wat meer moeten hebben,,,



Ben nog op zoek naar een Galloping Ghost zender die is om te bouwen naar 2.4 ghz. Liefst iets unieks desnoods goede foto's daarvan als een origineel niet is te krijgen is. Dan kan ik de kast en stuurknuppels desnoods 3D printen. Mijn gedachten gaan uit naar b.v. een Hallco zender. Tot nu toe heeft de zoektocht nog niets opgeleverd.
Kan iemand helpen? Mijn Veron Robot wacht op zijn eerste vlucht op Galloping Ghost wijze.



In eerste instantie even met een PPM/GG convertor?
https://www.mode-zero.uk/viewtopic.php?f=25&t=599
https://www.mode-zero.uk/viewtopic.php?f=25&t=579
Ik kan ook DigiSparks of AtT'85s programmeren, dus dat zal het probleem niet worden.
Hallco? Die midden op deze pagina?



De Fleet misschien? ik kan wel wat maatschetsjes maken.



En op ModeZero.UK krijgt Phil G. Wel een en ander in volle galop!



Die van Martin is nog net iets ge-sophisticeerder....



Dit riekt naar een boeiend topic!
Digisparks kan ik ook flashen en de fuses zetten.



Soms kies ik ook voor een losse AtTiny 85, nog kleiner...



Raymond dank je voor het aanbod. Zeker, jij hebt een mooie GG zender maar twee dezelfde GG sets in onze kleine nederlandse vintage scene is net effe teveel van het goede. Ik zoek iets afwijkends. Heb mijn licht al eens op RCGroups opgestoken en daar heb ik ik de foto's en afmetingen van een Min-X GG set doorgespeeld gekregen. Misschien wordt 'm dat wel.

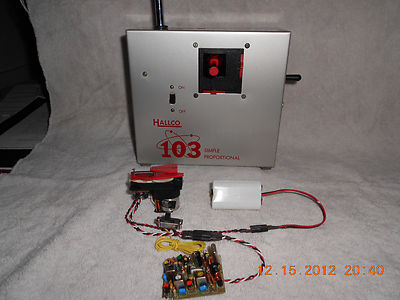

Maar liever deze:



Voor wat betreft de ombouw van een vintage set naar 2.4 ghz heb ik al wat ervaring. Een Futaba single channel zender en de Multiplex Digitron. Dus met wat steun van het forum gaat een Galloping Ghost ombouw vast ook lukken.



Ik volg graag de ontwikkelingen!
De Fleet set is momenteel nog niet voorzien van de GG ontvanger/stuurmotor. Misschien iets voor een op handen zijnde Simplex.



De 103 heeft zo te zien een Bonner stick. Wellicht te recyclen uit een wrak van een Remcon zender? Of iets anders uit eind jaren '60, begin '70...



Ik gebruik de 3D geprinte Galloping Ghost servo's van Tobe (zie Mode Zero Forum) in combinatie met een normale 2.4 ghz ontvanger. Dus geen originele GG servo en GG ontvanger. Ik ga dat bij eerste gelegenheid vliegen met een Frsky zender (ieeeeeeee) ook niet GG, maar alleen om de set te testen. Later moet er beslist een Galloping Ghost zender (naar 2,4 ghz omgebouwd voor de veiligheid) i.p.v. de Frsky Taranis komen. Dus ik bedonder de boel wel maar hoop toch dicht in de buurt van de origine GG beleving te komen.



Aha..
Dan zit er tussen ontvanger en actuator wel een adaptor van 1-2 msec naar GG puls/pauze verhouding.



Ja precies.



Heb wel idee-en om oude zenders bruikbaar te maken.
Winter projectje
Niet een zend module in een oude zender, maar een draadloos master-slave (*) koppeling op basis van ESP-now draadloze connectie met ESP32 (soort arduino spul).

Voordelen:
Master zender kan gebruikt worden om te trimmen en mixen.
ESP32 in de oude zender kan regelen dat willekeurig van inputs (potmeters/ppm pulsetrein/1 of meer kanaal schakelaars), de kanalen netjes van 1-2ms en in de volgorde die de master zender graag wil hebben op de trainer plug.
Eventueel alternatieve protocollen als sbus op een uart (voor EdgeTX zenders)
Verder: lage kosten €10 of zo en legaal, want laag vermogen 2.4 link (soort bluetooth)

(*) Omdat we het over oude zenders hebben mogen we het politiek incorrecte "master-slave" aanduiding gebruiken in plaats van het nieuwe "instructor-student"
Mensen die daar alsnog moeite mee hebben kunnen tzt gratis therapie krijgen op mijn nog op te richten website boehoehoe-ik-ben-beledigd.nl (als ik daar tijd voor heb)



Lijkt me geen gek idee; dit vermijdt ook een 2.4 antenne op de vintage zender begrijp ik. De 2.4 zender moet dan wel binnen een meter of twintig staan of? Vroegere 27 en 35 mc zenders moesten in de hand worden gehouden om een goede reikwijdte te garanderen. Geldt dit ook voor 2.4 ghz zenders?



Ik gebruik voor mijn 2,4 imbouwkapriolen de IrangeX 4 plus module. Daar zit de antenne met een stekkertje op de print. Originele antenne maak ik dan los, en klik er een “naakte” antenne met een langer kabeltje. Aan het uiteinde zit dan een metalen hulsje, reflector waar het bekende dunne draadje uitsteekt. Alles ingepakt in een krimpkousje.
Dat kan natuurlijk niet in een metalen kast worden ingebouwd, dus toch naar buiten brengen en verstoppen in bijvoorbeeld een frequentieknijper. Als de zender kunststof zijkanten heeft, Jaren 70 zenders, dan kun je de krimpkous eraf halen, en alleen het uiteinde draadje laat uitsteken. Let wel op voldoende vrije ruimte (geen metaal) rond de reflector.
Hier een plaatje van de antenne weggewerkt in het handvat van de fleet.



Ik ga maar eens Mode-Zero.UK bestuderen betreffende GG. Dank voor de links Bruno!



Ik heb nog 1 geprogrammeerd pic je van Grey om de twee normale 2.4 ontvangeruitgangen om te zetten in een GG signaal.
Voor de liefhebber.
