Excavator: Grote en kleien boom en cilinders in de eerste laag primer

Excavator: Grote en kleien boom en cilinders in de eerste laag primer

  • Media owner Bv3l
  • Date added 21 okt 2014
  • Reaction score 0
  • Comments 0

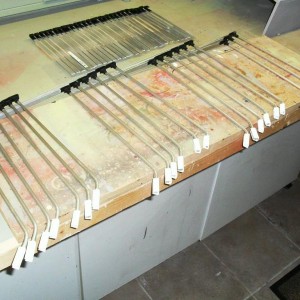

Excavator: de aluminium pijpjes gepolijst

Excavator: de aluminium pijpjes gepolijst

  • Media owner Bv3l
  • Date added 21 okt 2014
  • Reaction score 0
  • Comments 0
Baan Project: LANTARENPALEN en GRASSTROOKKLEMMEN

Baan Project: LANTARENPALEN en GRASSTROOKKLEMMEN

  • Media owner Bv3l
  • Date added 21 okt 2014
  • Reaction score 0
  • Comments 0
Excavator, Alle componenten van de cilinder voor de korte boom.

Excavator, Alle componenten van de cilinder voor de korte boom.

  • Media owner Bv3l
  • Date added 19 okt 2014
  • Reaction score 0
  • Comments 0
Excavator, Alle componenten van de cilinder. (1) draaieind 8mm met aansluitings verloop van 6 naar 3mm. De 8mm draadeinde wordt aan een einde afgedraaid tot 6mm. (2) aluminium buisje met 8mm schroefdraad binnenwaards geplaatst en aan het andere einde de bevestiging voor aan de boom. (3) koperbuisje 15mm, 12,7mm binnenwaards, met een het ene eind een uitparing voor de bevestiging van het micro motortje en aan het andere einde een plastic hulsje voor de sier. (4) het eindkapje van plasticbuis met daaraan de bevestiging voor aan de arm van de boom. Alle materialen zijn in de doehetzelf gekocht.

Excavator, Alle componenten van de cilinder. (1) draaieind 8mm met aansluitings verloop van 6 naar 3mm. De 8mm draadeinde wordt aan een einde afgedraaid tot 6mm. (2) aluminium buisje met 8mm schroefdraad binnenwaards geplaatst en aan het andere einde de bevestiging voor aan de boom. (3) koperbuisje 15mm, 12,7mm binnenwaards, met een het ene eind een uitparing voor de bevestiging van het micro motortje en aan het andere einde een plastic hulsje voor de sier. (4) het eindkapje van plasticbuis met daaraan de bevestiging voor aan de arm van de boom. Alle materialen zijn in de doehetzelf gekocht.

  • Media owner Bv3l
  • Date added 19 okt 2014
  • Reaction score 0
  • Comments 0
Excavator, Even een proefplaatsing van de eerste cilinder tussen de 2 plastic standaard cilinders van Bruder in.

Excavator, Even een proefplaatsing van de eerste cilinder tussen de 2 plastic standaard cilinders van Bruder in.

  • Media owner Bv3l
  • Date added 19 okt 2014
  • Reaction score 0
  • Comments 0
Excavator, bevestiging voor de eerste cilinder geplaats.

Excavator, bevestiging voor de eerste cilinder geplaats.

  • Media owner Bv3l
  • Date added 19 okt 2014
  • Reaction score 0
  • Comments 0
Excavator, Alles past perfect en er is van bovenaf niet te zien dat daar een servo inzit.

Excavator, Alles past perfect en er is van bovenaf niet te zien dat daar een servo inzit.

  • Media owner Bv3l
  • Date added 19 okt 2014
  • Reaction score 0
  • Comments 0
Excavator, buitenste kap van achteren weggevijlt. Binnen kap, die de boom bevestiging van onderaf steund, net voldoende weggehaald om de servo te plaatsen.

Excavator, buitenste kap van achteren weggevijlt. Binnen kap, die de boom bevestiging van onderaf steund, net voldoende weggehaald om de servo te plaatsen.

  • Media owner Bv3l
  • Date added 19 okt 2014
  • Reaction score 0
  • Comments 0
Excavator, minimale aanpassing van de boom bevestiging zodat ik er een servo in kwijt kan.

Excavator, minimale aanpassing van de boom bevestiging zodat ik er een servo in kwijt kan.

  • Media owner Bv3l
  • Date added 19 okt 2014
  • Reaction score 0
  • Comments 0
Excavator, Het metalen bevestigingsplaatje houdt de 360 graden draaiende servo mooi in lijn met de onderwagen

Excavator, Het metalen bevestigingsplaatje houdt de 360 graden draaiende servo mooi in lijn met de onderwagen

  • Media owner Bv3l
  • Date added 12 okt 2014
  • Reaction score 0
  • Comments 0
Excavator, Voor de aandrijf servo's heb ik een metalen plaatje gemaakt waarmee de servo aan de onder wagen wordt bevestigd

Excavator, Voor de aandrijf servo's heb ik een metalen plaatje gemaakt waarmee de servo aan de onder wagen wordt bevestigd

  • Media owner Bv3l
  • Date added 12 okt 2014
  • Reaction score 0
  • Comments 0
Excavator, Track aandrijving fase (2) gereed.

Excavator, Track aandrijving fase (2) gereed.

  • Media owner Bv3l
  • Date added 12 okt 2014
  • Reaction score 0
  • Comments 0
Excavator, De aandrijf tandwielen staan nu precies in lijn met de overige track geleiders. Een mooie en simpele oplossing.

Excavator, De aandrijf tandwielen staan nu precies in lijn met de overige track geleiders. Een mooie en simpele oplossing.

  • Media owner Bv3l
  • Date added 12 okt 2014
  • Reaction score 0
  • Comments 0
Excavator, de aandrijf tandwielen heb ik met een rond servoschijfje en 3 schroefjes middels een 3mm draad eindje vastgezet met een borgmoer aan het tandwiel van de servo.

Excavator, de aandrijf tandwielen heb ik met een rond servoschijfje en 3 schroefjes middels een 3mm draad eindje vastgezet met een borgmoer aan het tandwiel van de servo.

  • Media owner Bv3l
  • Date added 12 okt 2014
  • Reaction score 0
  • Comments 0
Excavator, Even de cabine opbouw passen

Excavator, Even de cabine opbouw passen

  • Media owner Bv3l
  • Date added 12 okt 2014
  • Reaction score 0
  • Comments 0
Excavator, Zo fase (1) onder wagen aandrijving en draaibare cabine gereed.

Excavator, Zo fase (1) onder wagen aandrijving en draaibare cabine gereed.

  • Media owner Bv3l
  • Date added 12 okt 2014
  • Reaction score 0
  • Comments 0
Excavator, Even een kijkje, via controle gat, op de cabine aandrijving en draaddoorvoer voor de aandrijving van de track servo's.

Excavator, Even een kijkje, via controle gat, op de cabine aandrijving en draaddoorvoer voor de aandrijving van de track servo's.

  • Media owner Bv3l
  • Date added 12 okt 2014
  • Reaction score 0
  • Comments 0
Excavator, kijkje van onderaf, als de nieuwe bodemplaat er tegen wordt geschroefd is alles netje weggewerkt.

Excavator, kijkje van onderaf, als de nieuwe bodemplaat er tegen wordt geschroefd is alles netje weggewerkt.

  • Media owner Bv3l
  • Date added 12 okt 2014
  • Reaction score 0
  • Comments 0
Excavator, de originele cabine bevestiging is nog geheel intact en perfect bruikbaar. De draai servo heb ik in de metalen plaat gevreesd en heb daardoor een stevige bevestiging voor de draaikrans.

Excavator, de originele cabine bevestiging is nog geheel intact en perfect bruikbaar. De draai servo heb ik in de metalen plaat gevreesd en heb daardoor een stevige bevestiging voor de draaikrans.

  • Media owner Bv3l
  • Date added 12 okt 2014
  • Reaction score 0
  • Comments 0
Excavator, de onderwagen is gereed. Beide servo kabels worden d.m.v. de doorvoerkrans naar binnen gevoerd. Hierdoor kan de onderwagen ten opzichte van de cabine 360 graden draaien zonder dat de kabels in de knoop raken, of erger kapot gedraaid worden.

Excavator, de onderwagen is gereed. Beide servo kabels worden d.m.v. de doorvoerkrans naar binnen gevoerd. Hierdoor kan de onderwagen ten opzichte van de cabine 360 graden draaien zonder dat de kabels in de knoop raken, of erger kapot gedraaid worden.

  • Media owner Bv3l
  • Date added 12 okt 2014
  • Reaction score 0
  • Comments 0
Excavator, de binnen krans blijft 2mm onder de buitenrand, maar als de cabine wordt geplaatst houdt hij gelijk de bevestigingsclips daarvan stevig op zijn plaats. Daardoor zal de cabine niet snel losschieten van de onder wagen.

Excavator, de binnen krans blijft 2mm onder de buitenrand, maar als de cabine wordt geplaatst houdt hij gelijk de bevestigingsclips daarvan stevig op zijn plaats. Daardoor zal de cabine niet snel losschieten van de onder wagen.

  • Media owner Bv3l
  • Date added 12 okt 2014
  • Reaction score 0
  • Comments 0
Excavator, de binnen krans houder bestaat uit 2 laagjes 6mm triplex. Een ronde schijf, en een vierkante schijf. Hierdoor wordt het geheel stevig gefixeerd c.q. op zijn plaats gehouden.

Excavator, de binnen krans houder bestaat uit 2 laagjes 6mm triplex. Een ronde schijf, en een vierkante schijf. Hierdoor wordt het geheel stevig gefixeerd c.q. op zijn plaats gehouden.

  • Media owner Bv3l
  • Date added 12 okt 2014
  • Reaction score 0
  • Comments 0
Excavator, de binnen krans staat op 4 busjes zodat de bevestigingsschroeven van de 6 aderige draad doorvoerkrans niet geraakt wordt door de aandrijfkrans die op de draaiservo is gemonteerd.

Excavator, de binnen krans staat op 4 busjes zodat de bevestigingsschroeven van de 6 aderige draad doorvoerkrans niet geraakt wordt door de aandrijfkrans die op de draaiservo is gemonteerd.

  • Media owner Bv3l
  • Date added 12 okt 2014
  • Reaction score 0
  • Comments 0
