Mooi werk Andre. Ik hou van fijne details.
Batavia (Kolderstok) door AndreD
- Topicstarter AndreD
- Startdatum

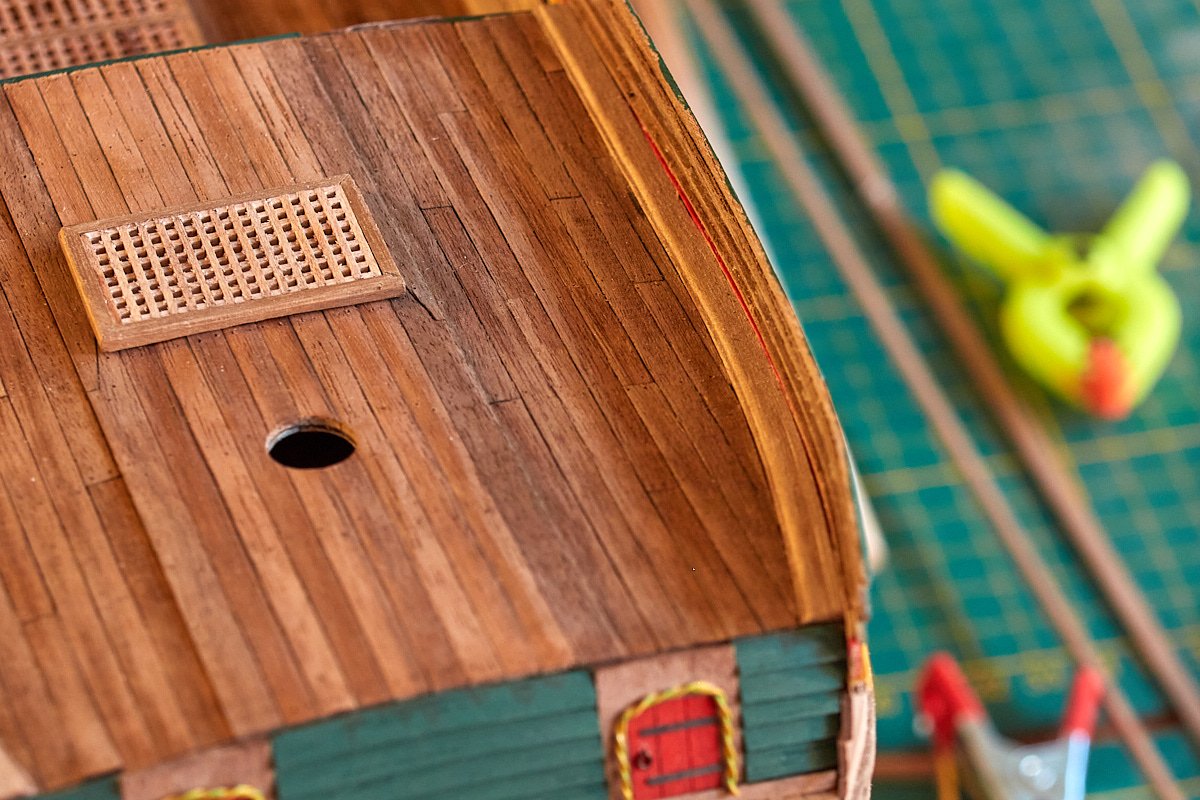

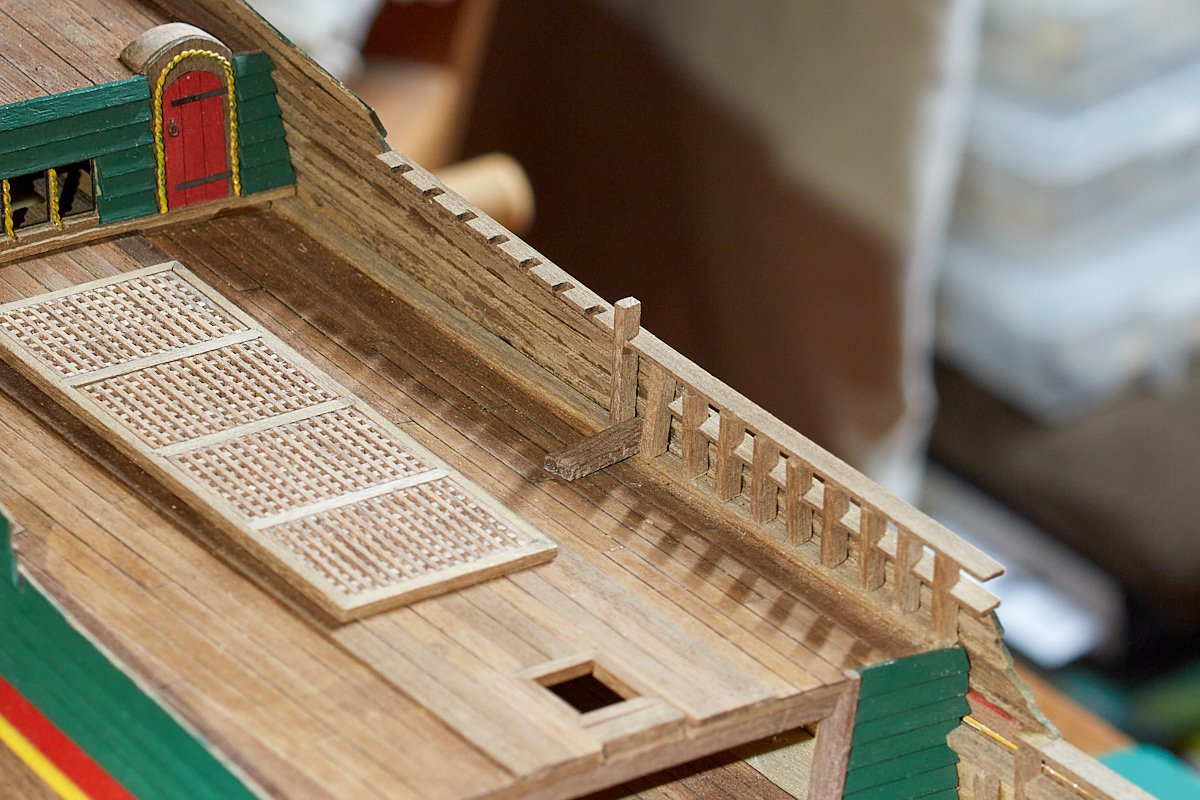

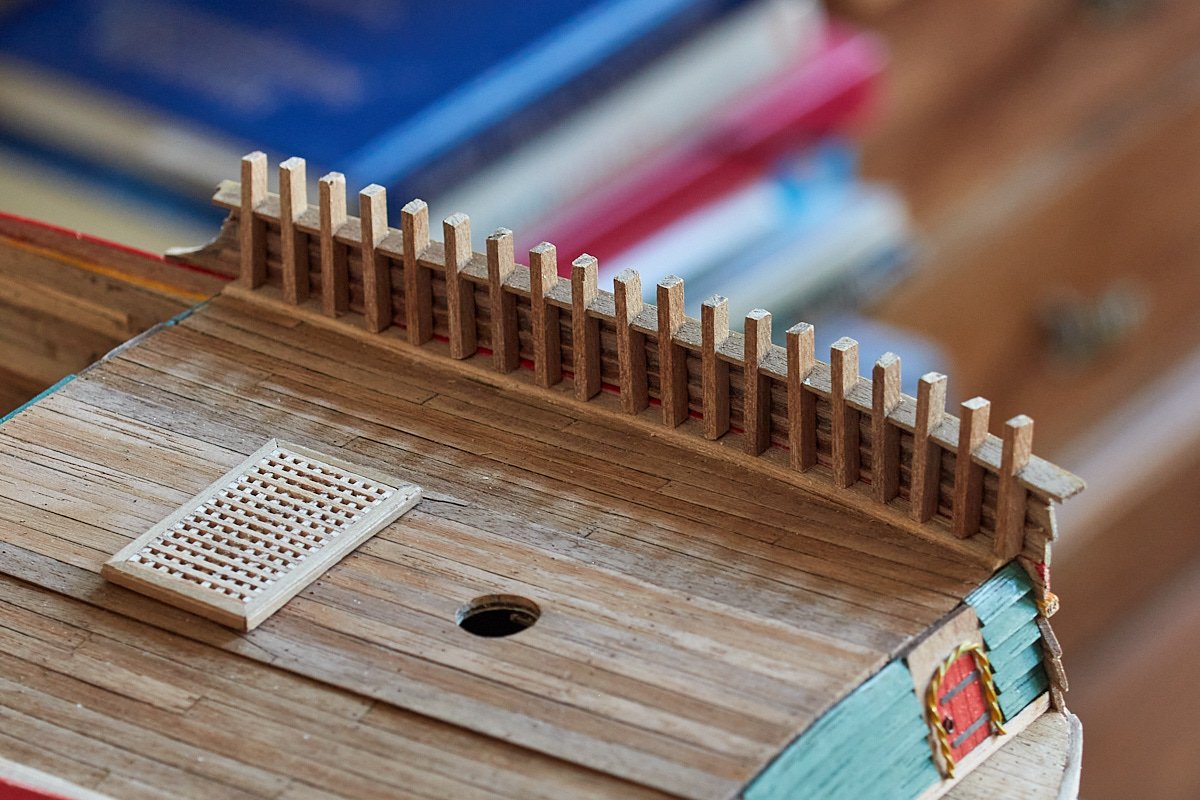

Ik had de verschansing aan de voorzijde al een hele tijd geleden gemaakt, in losstaande vorm, net als aan de achterzijde. De verschansing gelijmd op de romp, en dat is natuurlijk erg fragiel. De steuntjes zijn daarvoor natuurlijk essentieel.

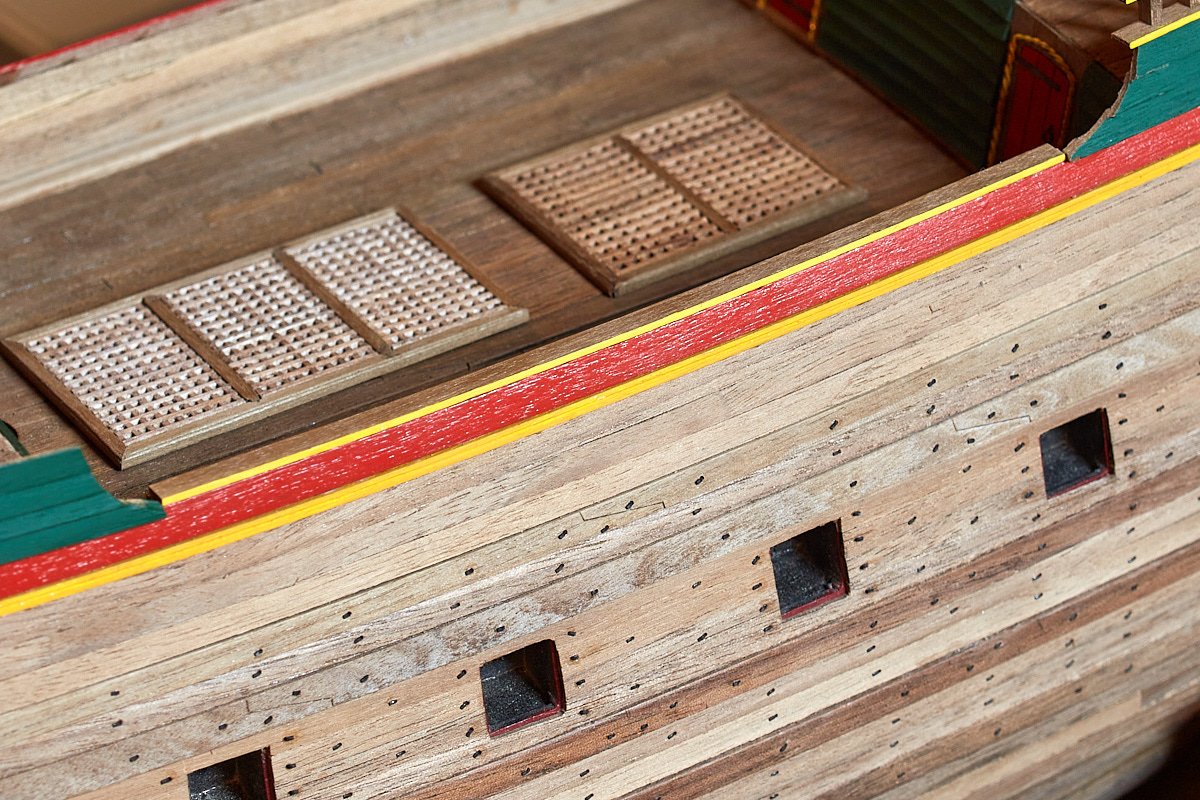

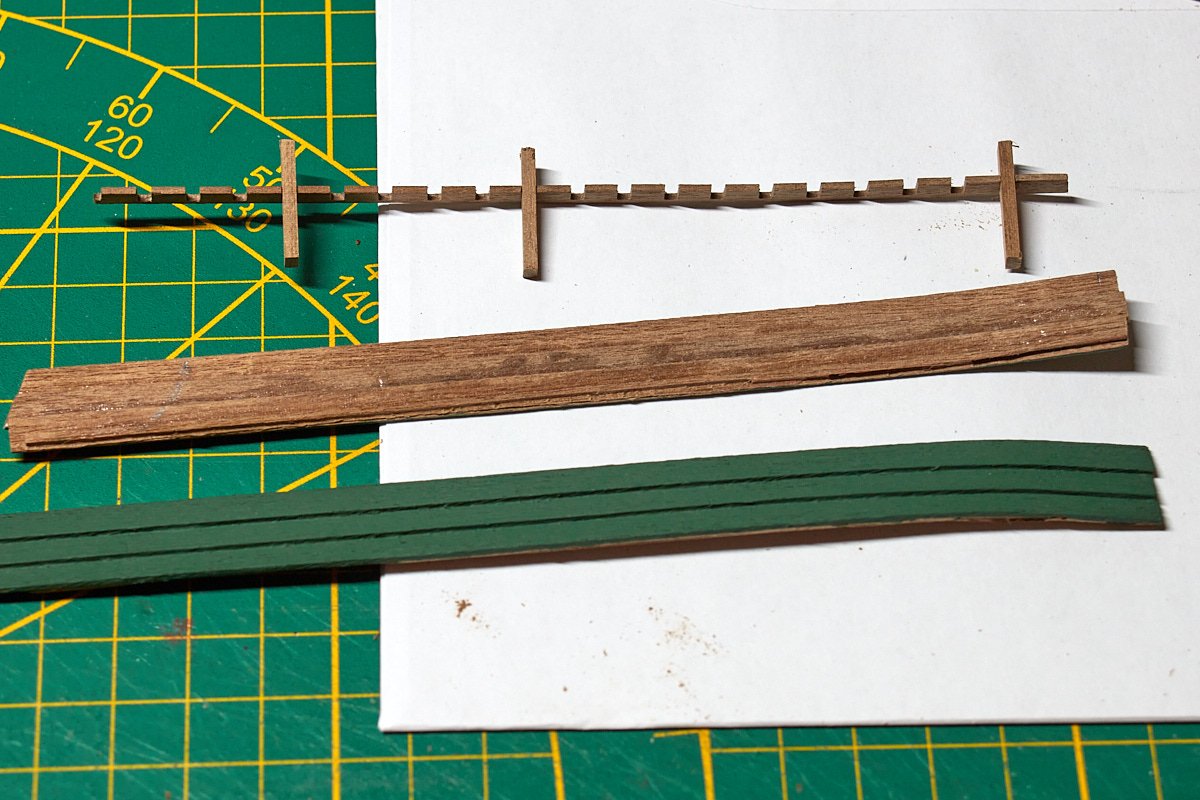

De steuntjes en de sierstrip zijn gemaakt uit 2x3 en 1x4 mm notenhout. In de sierstrip had ik openingen gefreesd opdat de steuntjes daar exact doorheen pasten. Op die manier hoefde ik nl niet nog losse kleine steuntjes te maken tussen de beide sierstrips, en wist ik zeker dat die mooi in elkaars verlengde zouden zijn.
Ik heb de steuntjes en binnenkant niet geverfd (bouwbeschrijving noemt zwart verven) omdat ik het mooier vind om de houtkleur en houtstructuren te laten zien.
De steuntjes en de sierstrip zijn gemaakt uit 2x3 en 1x4 mm notenhout. In de sierstrip had ik openingen gefreesd opdat de steuntjes daar exact doorheen pasten. Op die manier hoefde ik nl niet nog losse kleine steuntjes te maken tussen de beide sierstrips, en wist ik zeker dat die mooi in elkaars verlengde zouden zijn.
Ik heb de steuntjes en binnenkant niet geverfd (bouwbeschrijving noemt zwart verven) omdat ik het mooier vind om de houtkleur en houtstructuren te laten zien.
Hans Groenenberg
Forum veteraan
Heel netjes gedaan die stutten
Deze manier had ik nog niet eerder gezien. Echt een mooie manier. Of je nu schilder of niet.
Dank voor de fijne opmerkingen!
In antwoord op Tim:

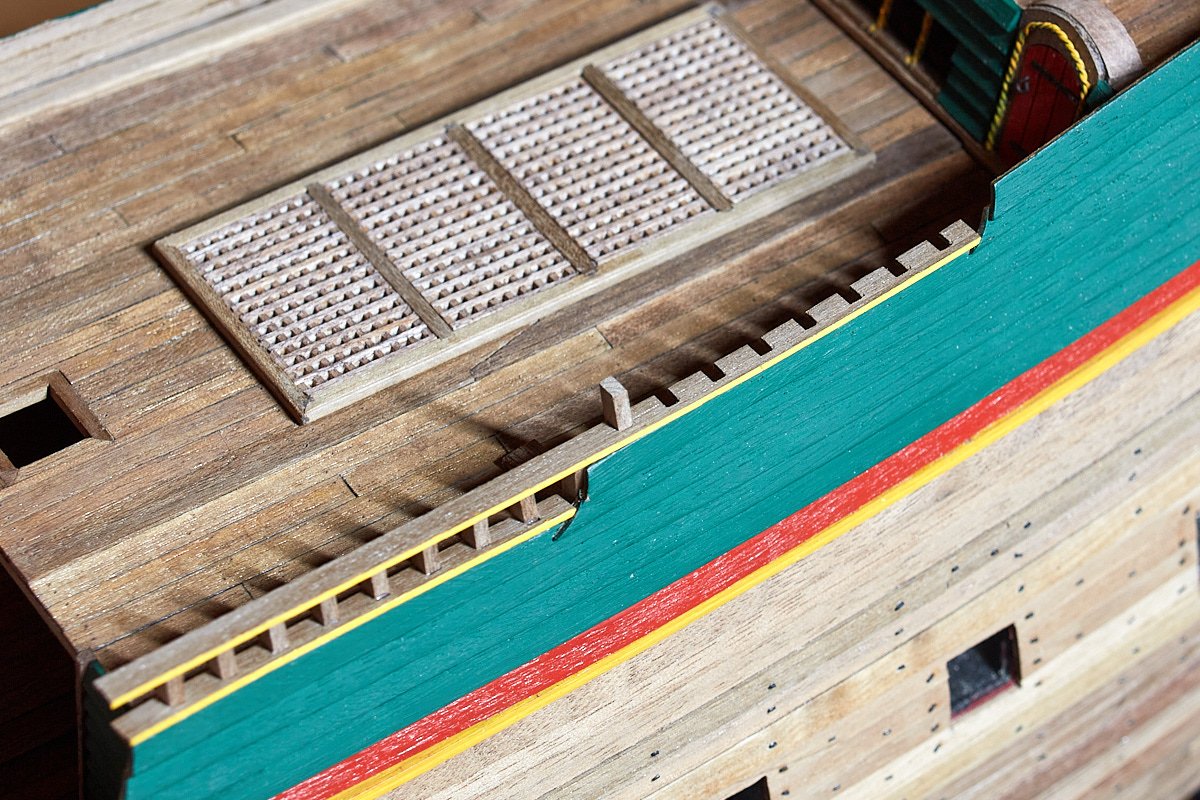

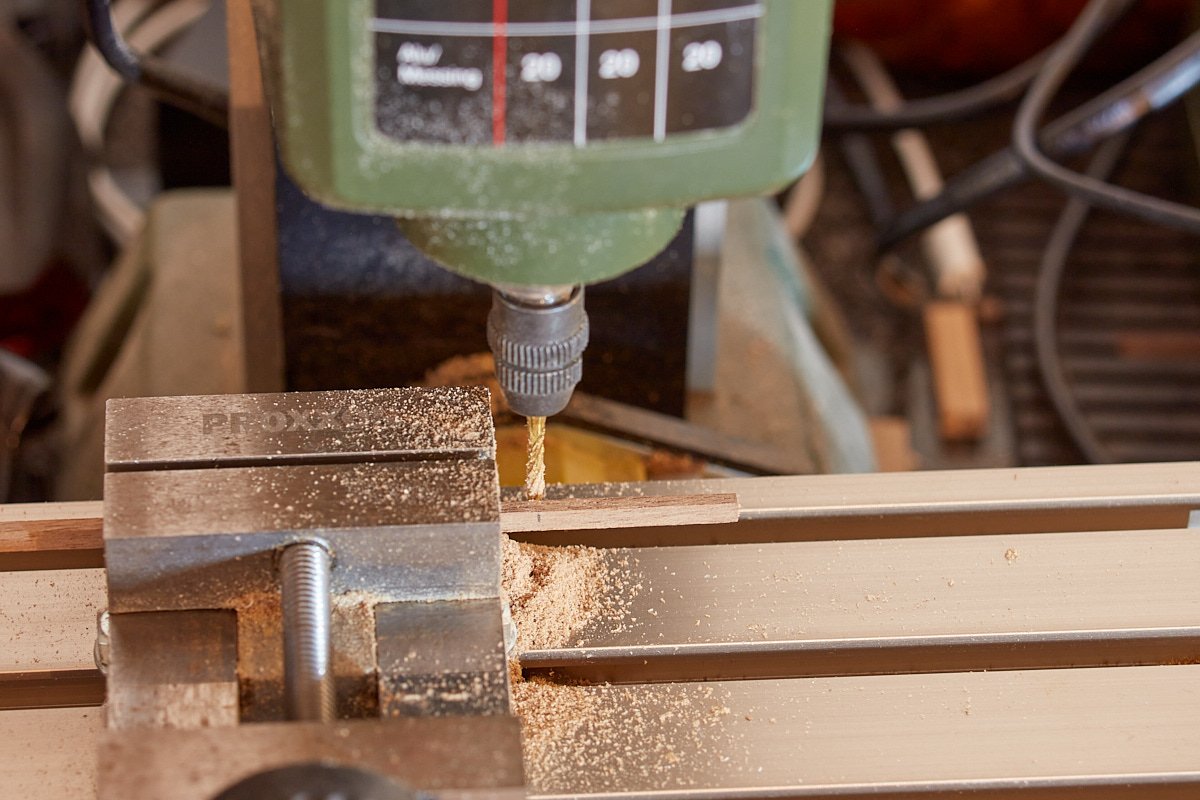

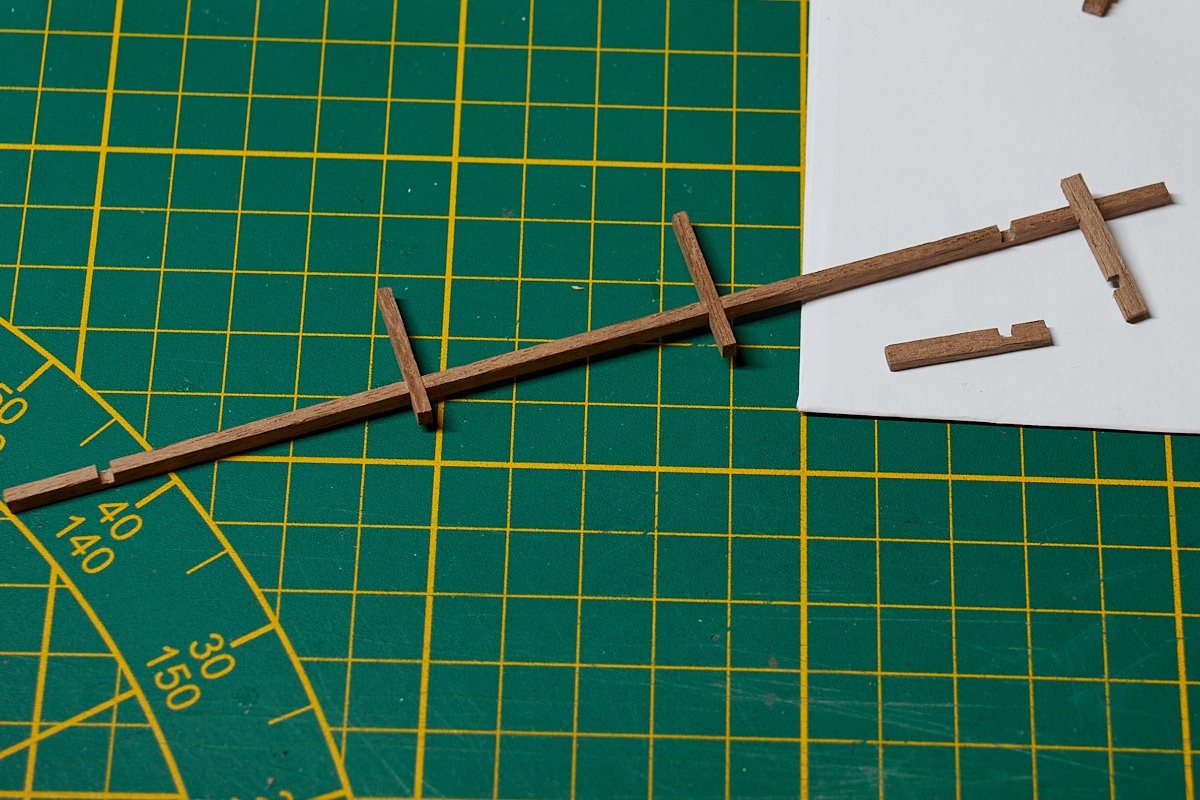

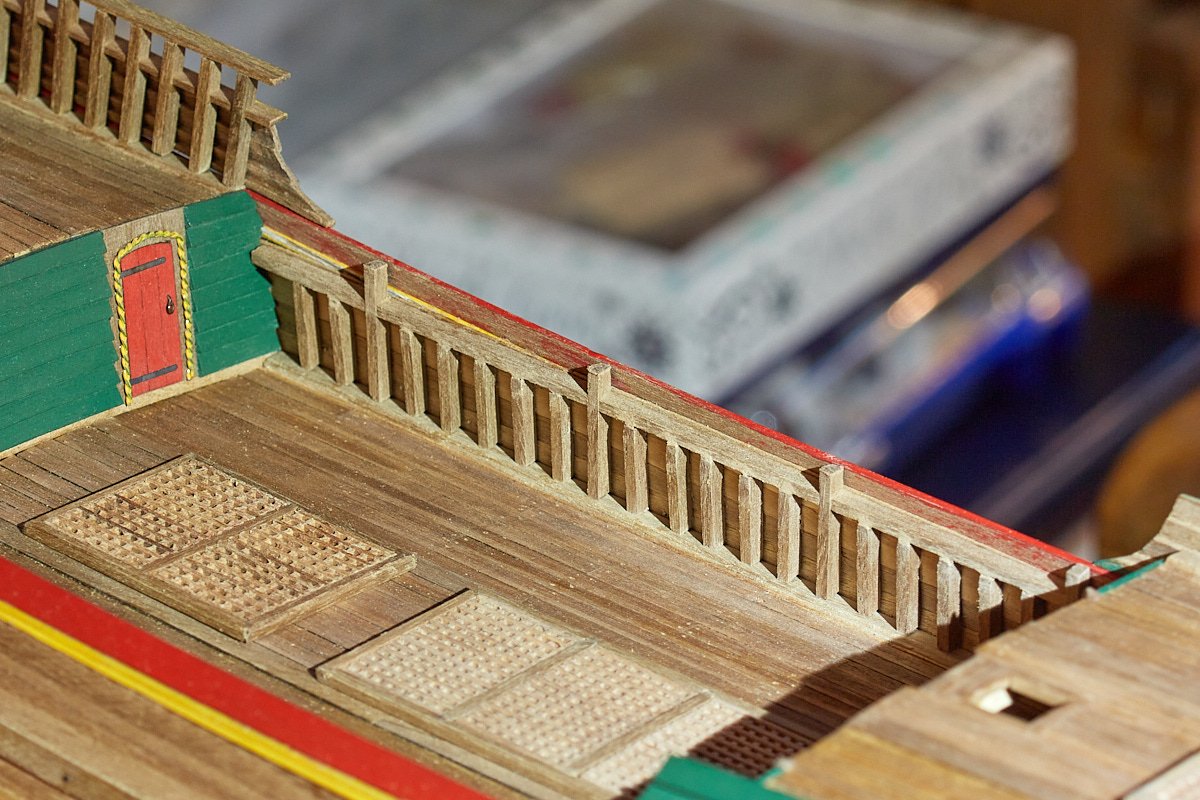

Voor het frezen gebruik ik een Proxxon MF70 mini-frees. Middels een freesje van 2 mm dik lukt het dan om een rechte hap te frezen uit een balkje. Op de foto's hieronder voor de steuntjes langs het verdek: 3x2 mm notenhout. Omdat de meeste steuntjes onder de horizontale balk blijven heb ik alleen de 4 steuntjes ingefreesd die doorlopen tot bovenaan. Daarop dan een sierstrip van notenhout 1x4 mm. Op de overgang van de fortuining naar deze sierstrip komt nog een ornament.
In antwoord op Tim:
Voor het frezen gebruik ik een Proxxon MF70 mini-frees. Middels een freesje van 2 mm dik lukt het dan om een rechte hap te frezen uit een balkje. Op de foto's hieronder voor de steuntjes langs het verdek: 3x2 mm notenhout. Omdat de meeste steuntjes onder de horizontale balk blijven heb ik alleen de 4 steuntjes ingefreesd die doorlopen tot bovenaan. Daarop dan een sierstrip van notenhout 1x4 mm. Op de overgang van de fortuining naar deze sierstrip komt nog een ornament.

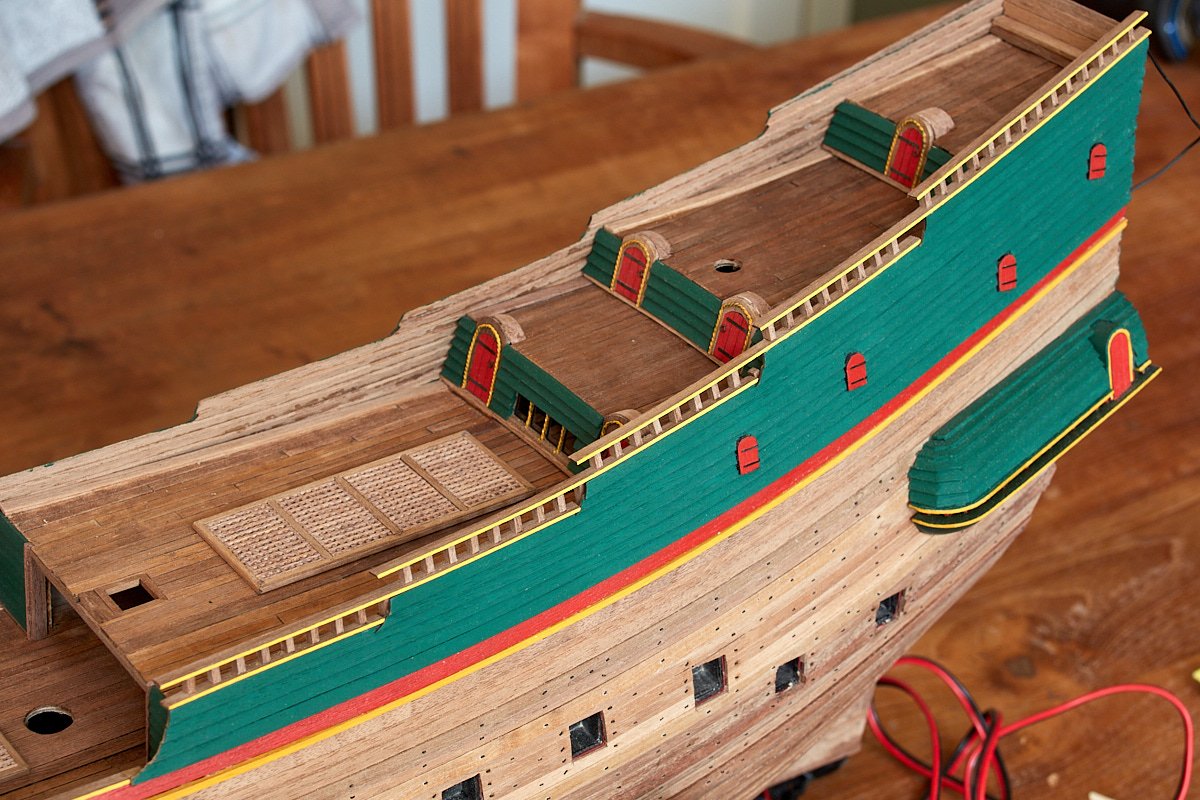

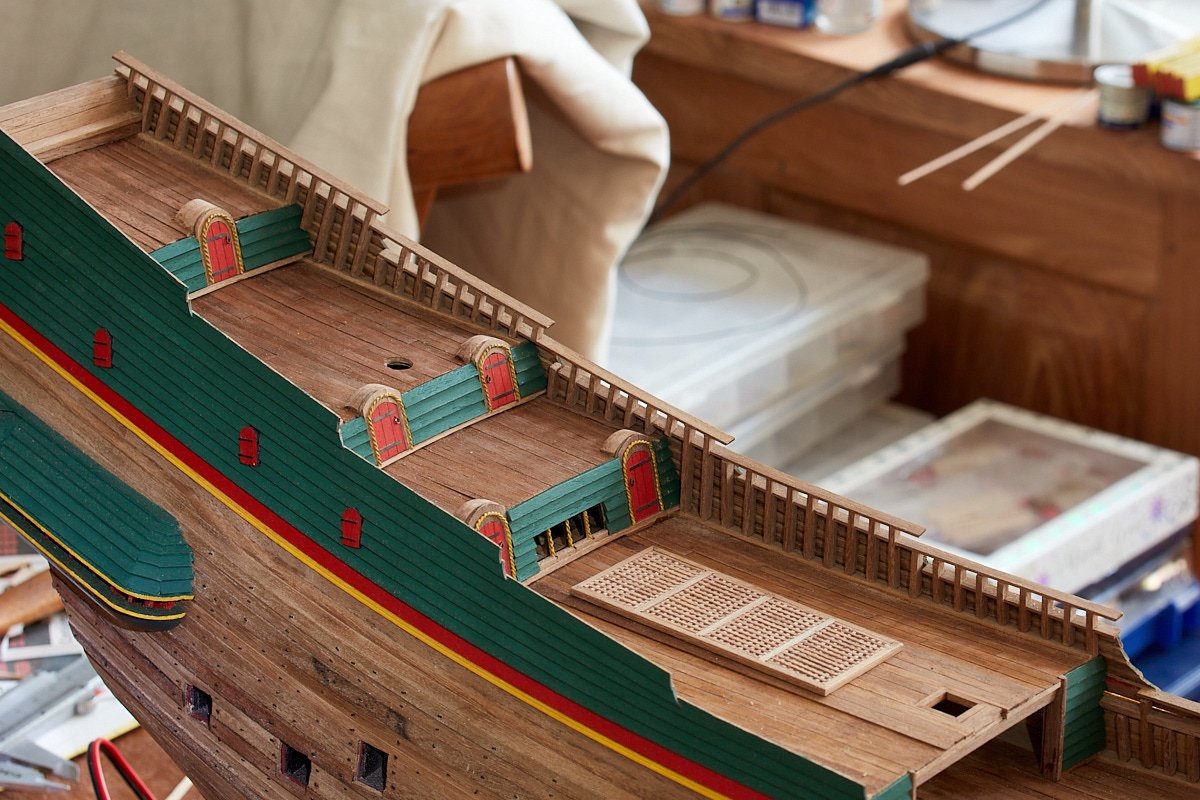

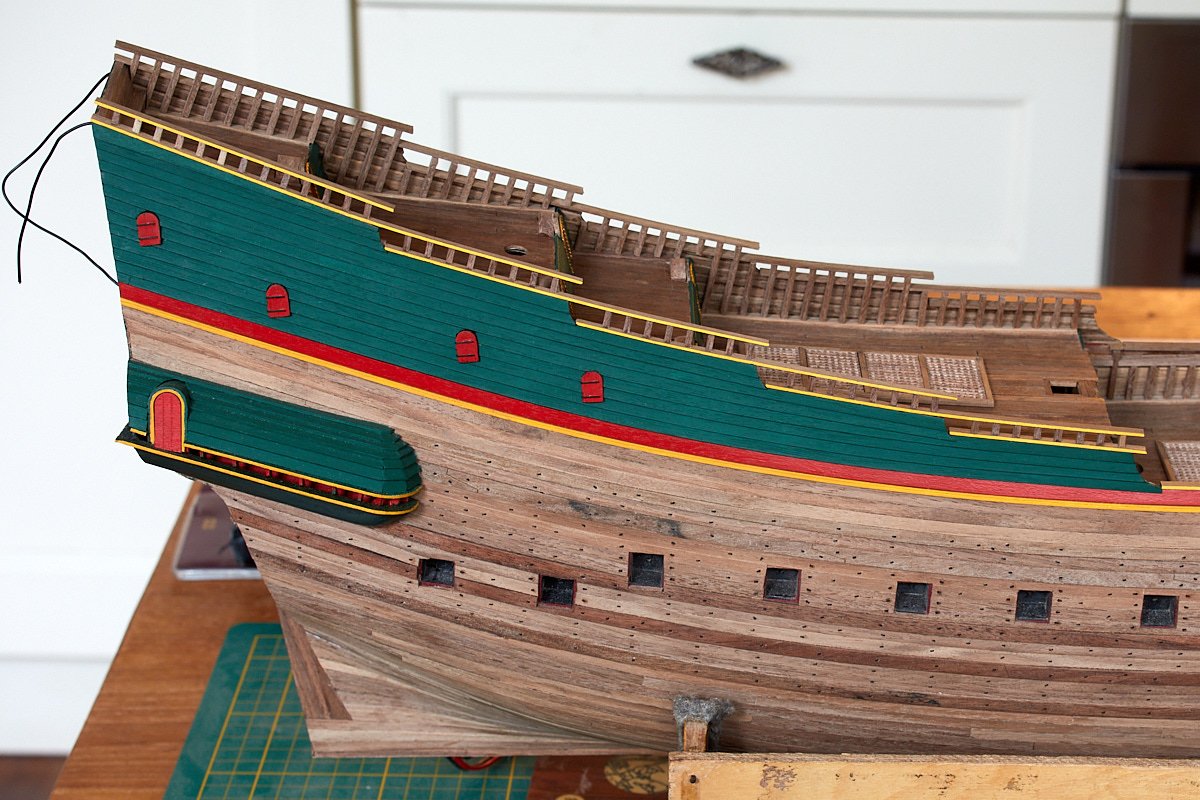

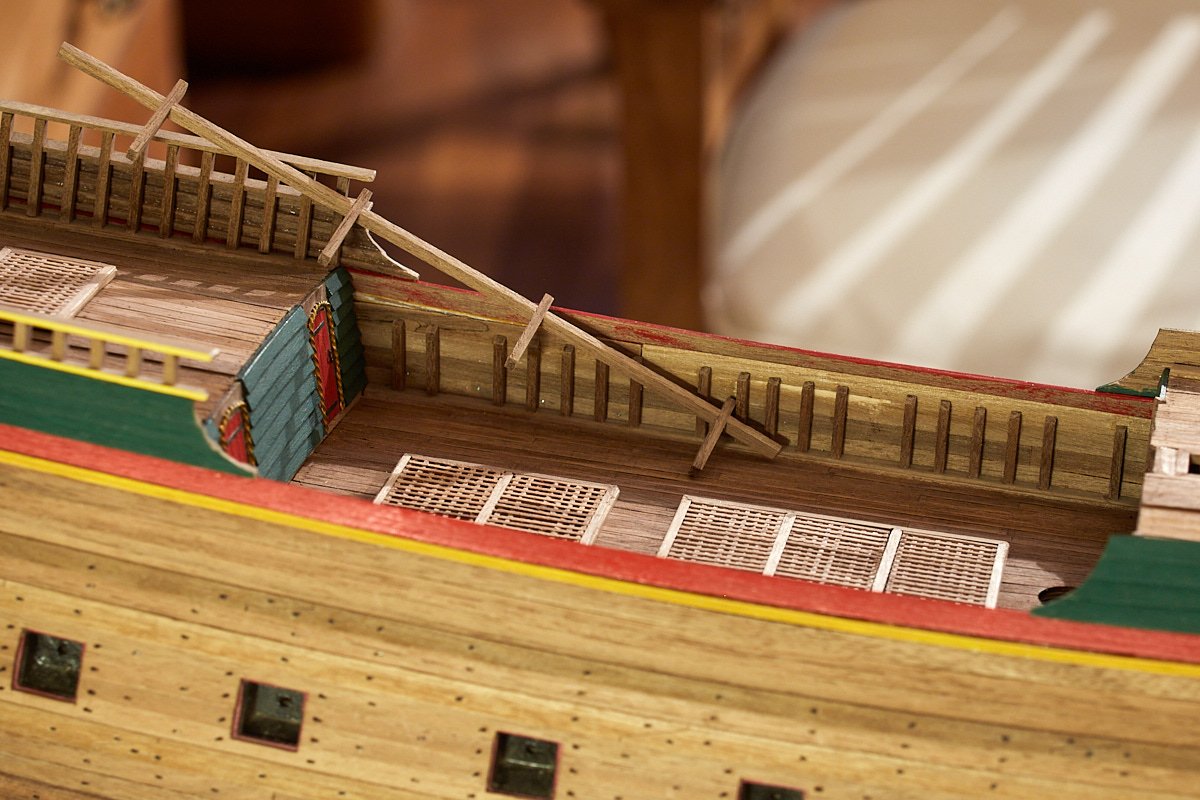

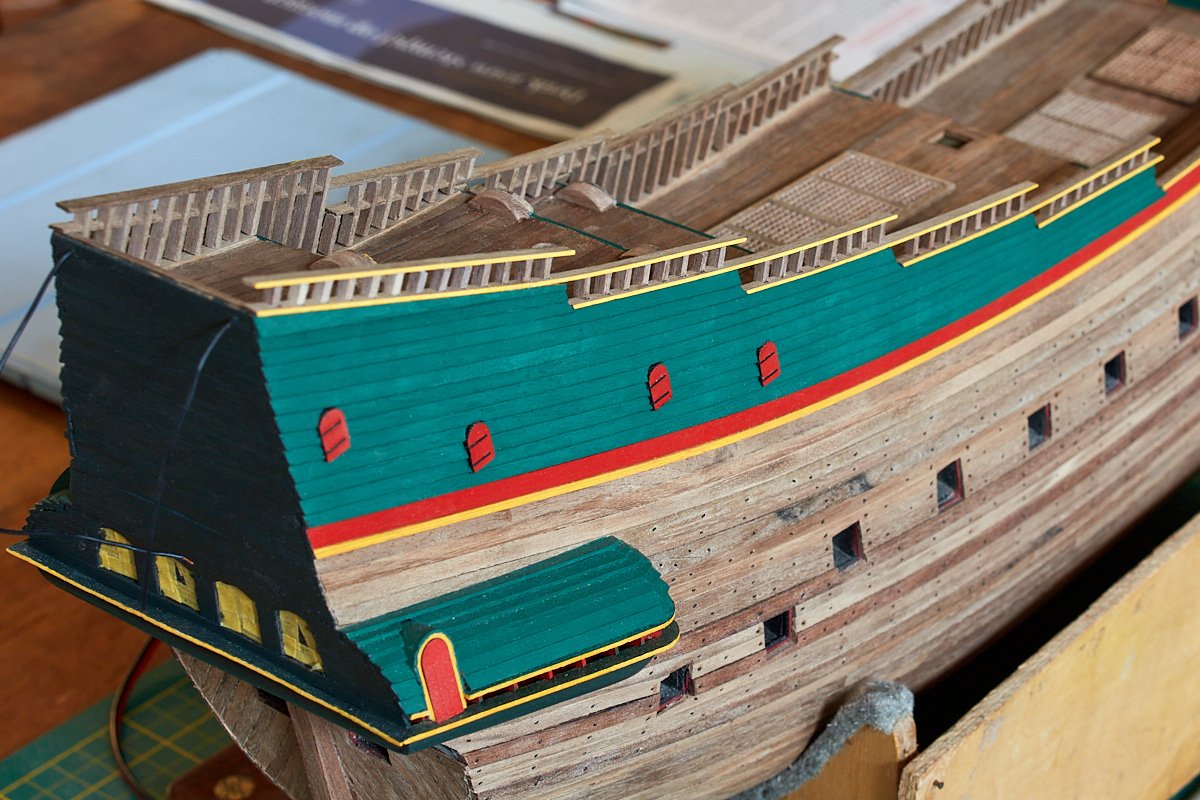

Inmiddels de gehele bakboordzijde van raillings voorzien. Dit op vergelijkbare wijze als aan de voorkant. Maar nu uiteraard houten strips die zowel bovenzijde als, stukje verderop, onderzijde van de raillings zijn.

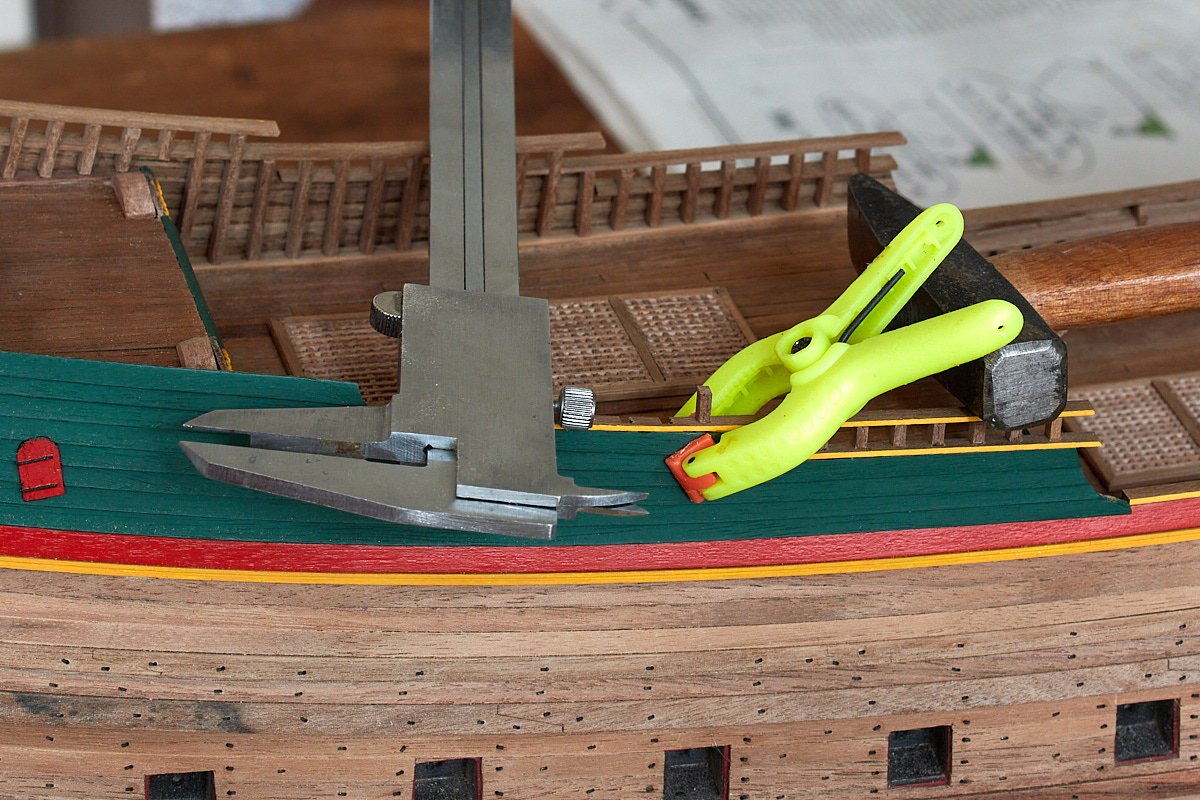

De houten strips moesten wel met enige verzwaring erop verlijmd worden, aangezien ook in deze raiilings een zeeg zit.
Omdat de steuntjes haaks op de houten strip staan, zijn ze niets haaks op het dek...
De houten strips moesten wel met enige verzwaring erop verlijmd worden, aangezien ook in deze raiilings een zeeg zit.
Omdat de steuntjes haaks op de houten strip staan, zijn ze niets haaks op het dek...
Mooi en strak uitgevoerd. Top.
Een hele tijd geen update, vanwege een lange vakantiereis.

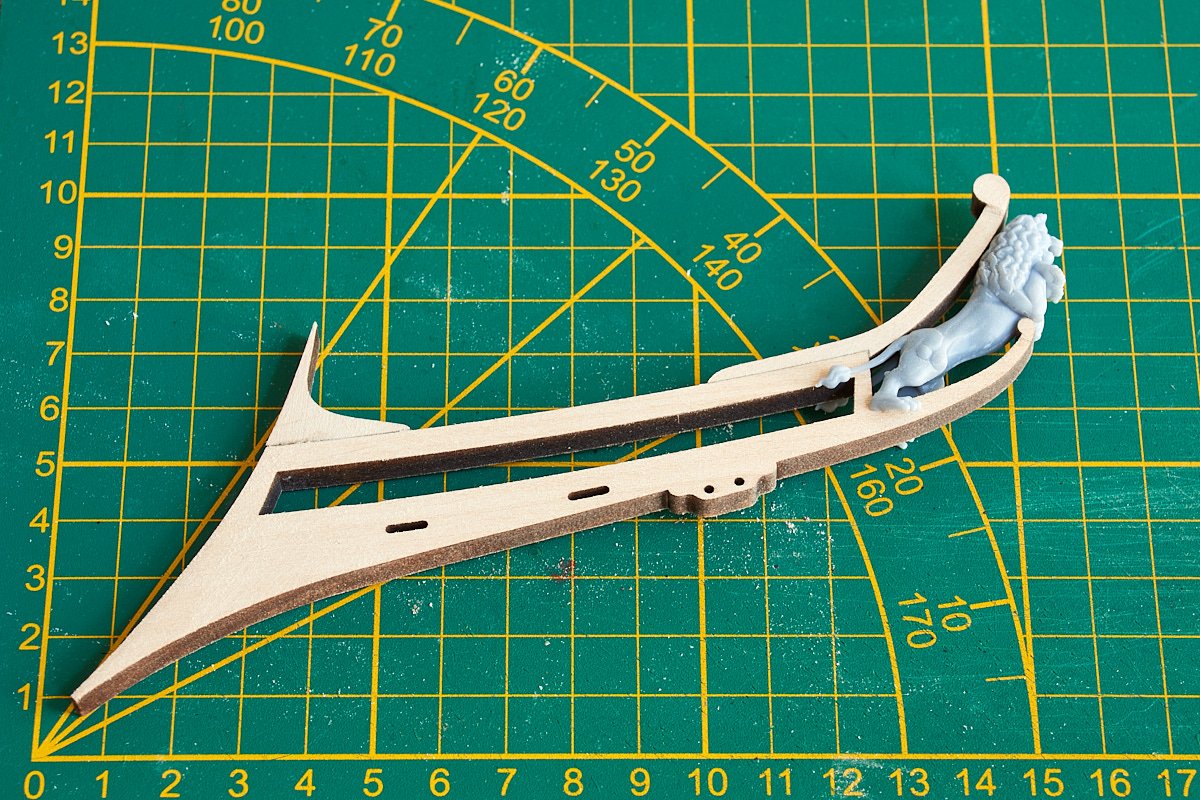

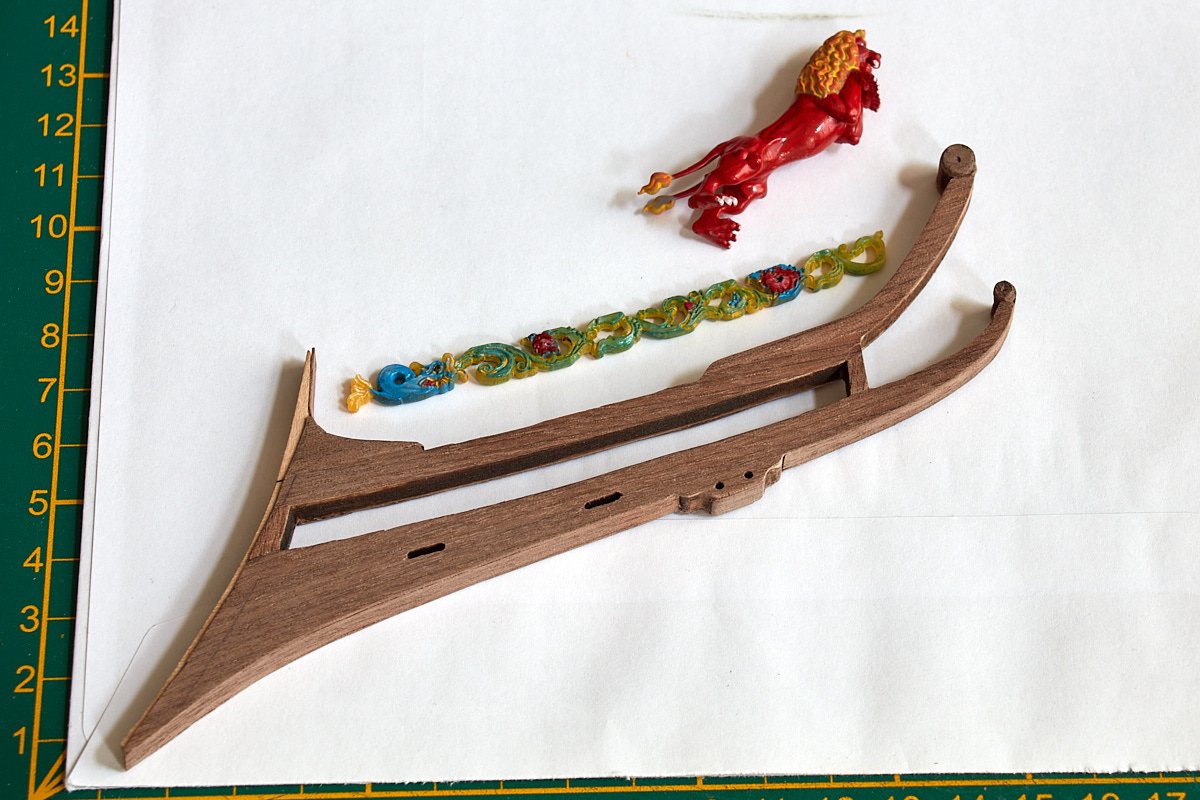

Nu bezig met het galjoen. Allereerst kijken passen hoe de 3D-geprinte leeuw (ornamentenset) past in het galjoen. Dat vergde wel wat schuurwerk aan de krul en ook een beetje aan de leeuw om de leeuw ertussen in te krijgen.

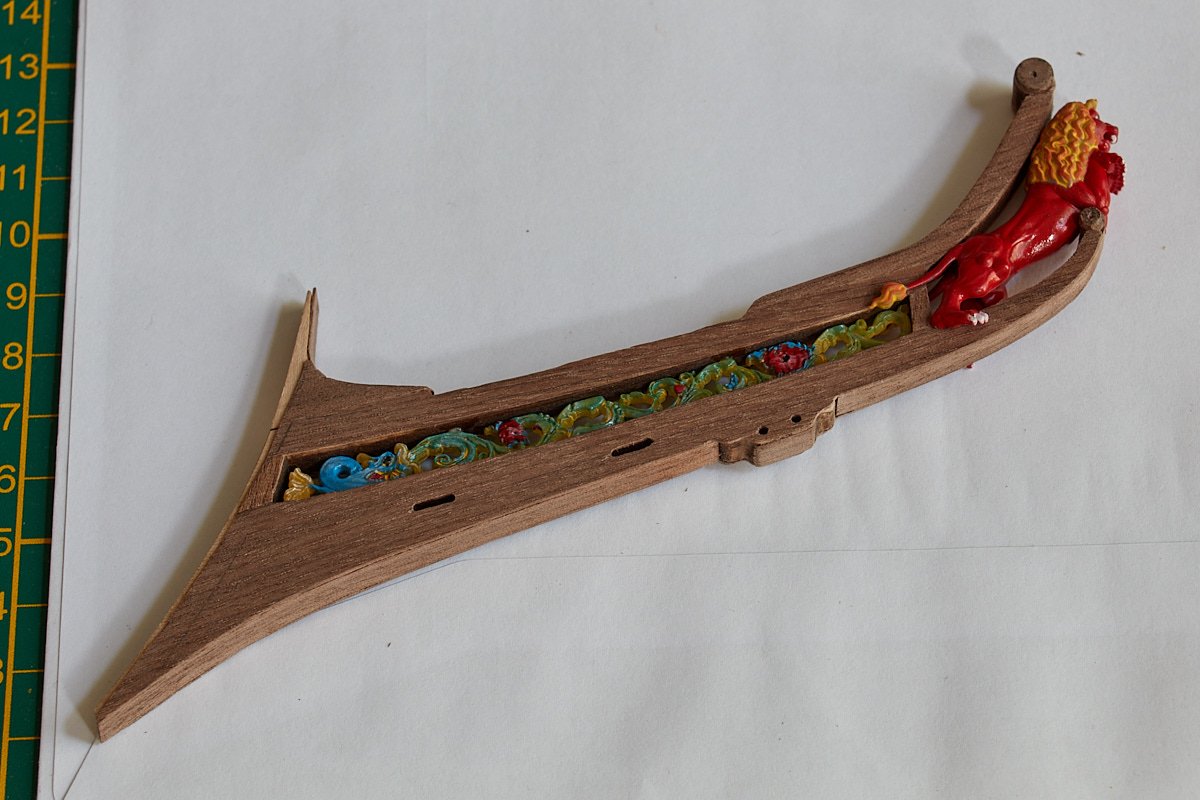

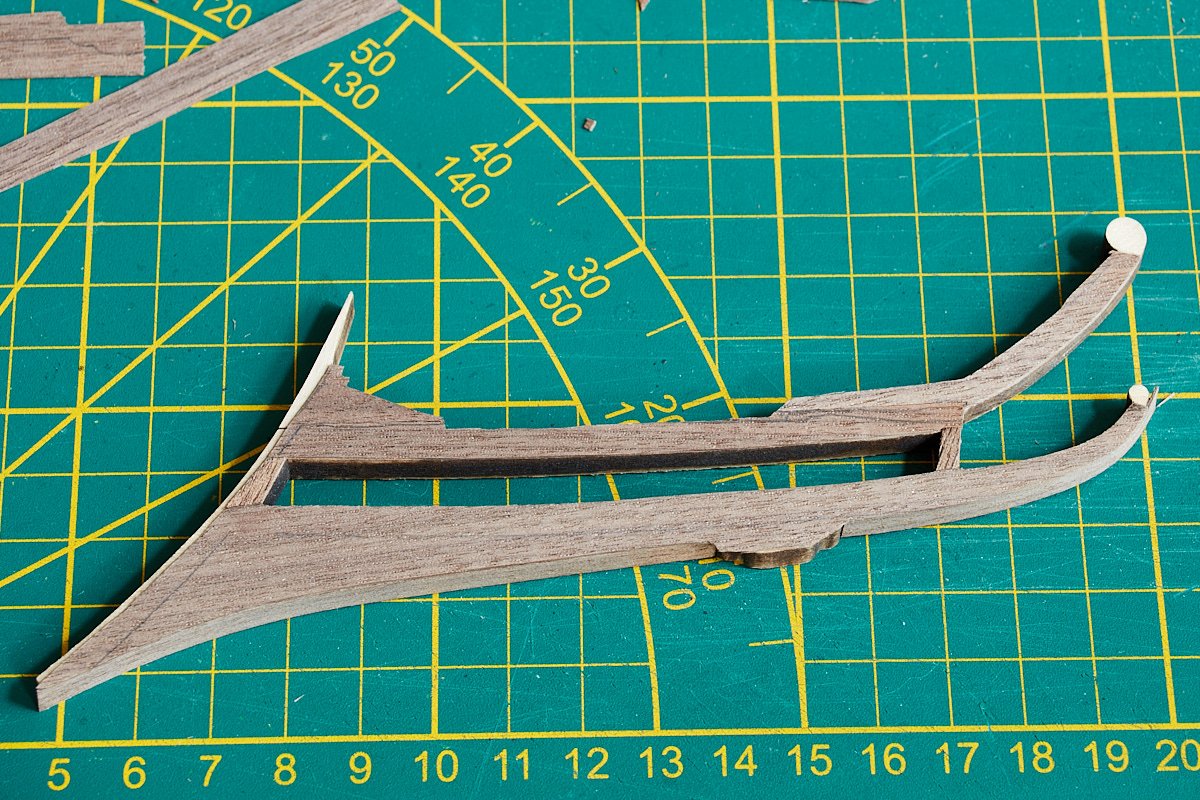

Ik had de kiel met fineer bekleed, en daarom dient ook het galjoen zo te zijn. Om het fineer op het galjoen en het fineer van de kiel te aan te laten sluiten moest er flink worden gepast. En het galjoen moest aan het uiteinde nog eens met de dikte van het fineer verder worden weggeschuurd. En daarna nog wat schuren van het fineer om de leeuwenpoten en staart(en) eroverheen te kunnen hebben.

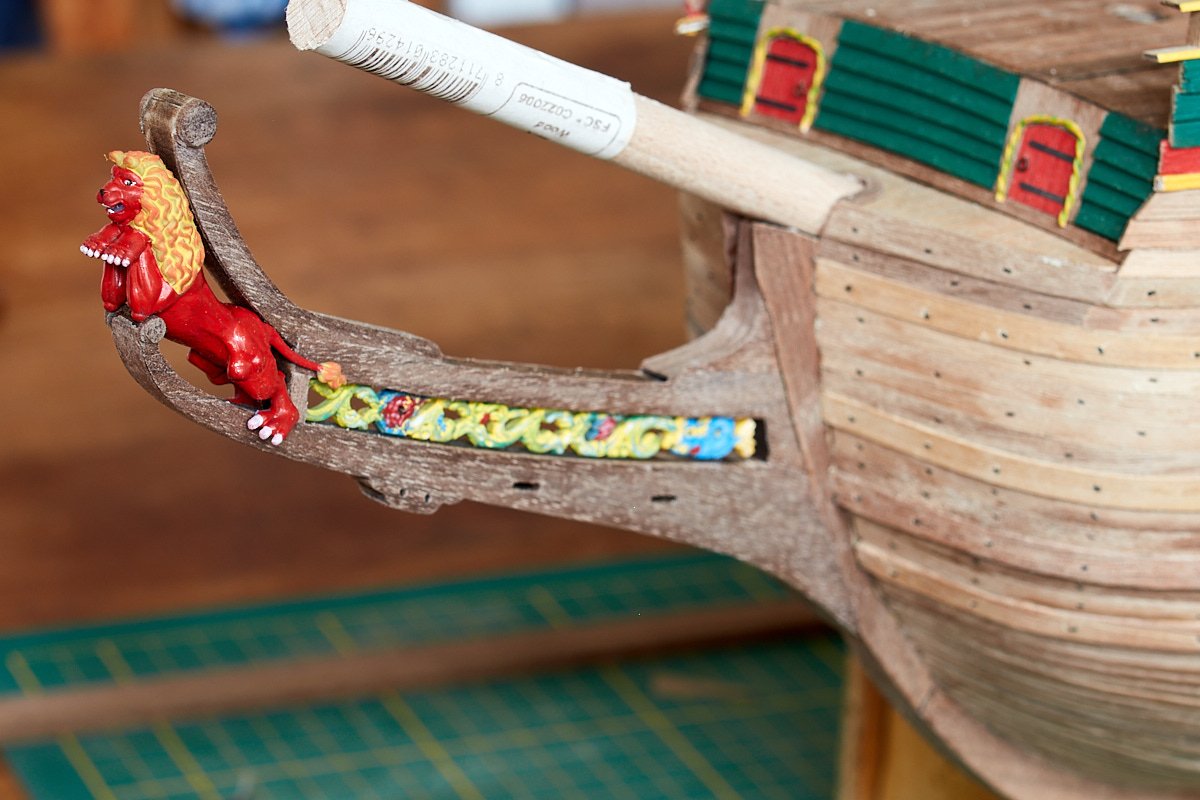

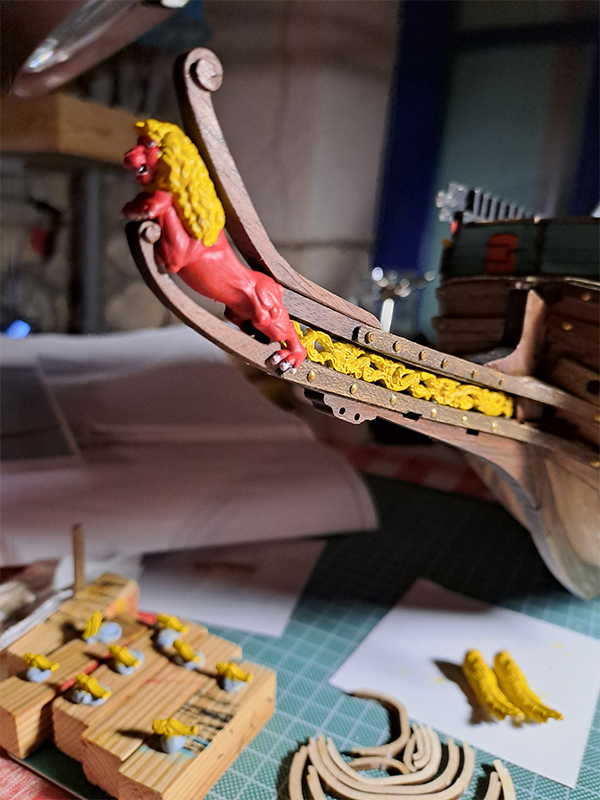

De leeuw (zelfde rood als eerder gebruikt) en de krulversiering geverfd en al in het galjoen gedaan voordat montage op de kiel gebeurde (de leeuw zit nu alleen klem, dus zonder lijm). Hiertoe had ik ook een kleine messing pin gebruikt om wat meer stevigheid te krijgen. Een dummy-boegspriet zit in het gat om zo de rechte lijn van het galjoen te bepalen tov de latere boegspriet.
Nu bezig met het galjoen. Allereerst kijken passen hoe de 3D-geprinte leeuw (ornamentenset) past in het galjoen. Dat vergde wel wat schuurwerk aan de krul en ook een beetje aan de leeuw om de leeuw ertussen in te krijgen.
Ik had de kiel met fineer bekleed, en daarom dient ook het galjoen zo te zijn. Om het fineer op het galjoen en het fineer van de kiel te aan te laten sluiten moest er flink worden gepast. En het galjoen moest aan het uiteinde nog eens met de dikte van het fineer verder worden weggeschuurd. En daarna nog wat schuren van het fineer om de leeuwenpoten en staart(en) eroverheen te kunnen hebben.
De leeuw (zelfde rood als eerder gebruikt) en de krulversiering geverfd en al in het galjoen gedaan voordat montage op de kiel gebeurde (de leeuw zit nu alleen klem, dus zonder lijm). Hiertoe had ik ook een kleine messing pin gebruikt om wat meer stevigheid te krijgen. Een dummy-boegspriet zit in het gat om zo de rechte lijn van het galjoen te bepalen tov de latere boegspriet.
Boris,
Je hebt gelijk. Ik was zo bezig met het inschuiven van de leeuw binnen de al gelijmde stukken dat ik niet meer had gekeken hoe ver de leeuw erin hoort. Gelukkig zat de leeuw niet gelijmd. Ik ga even nadenken hoe ik het ga oplossen: wordt waarschijnlijk zagen om ruimte te creëren.

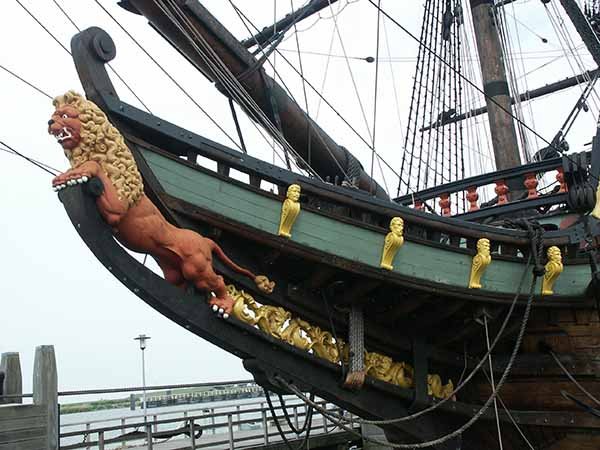

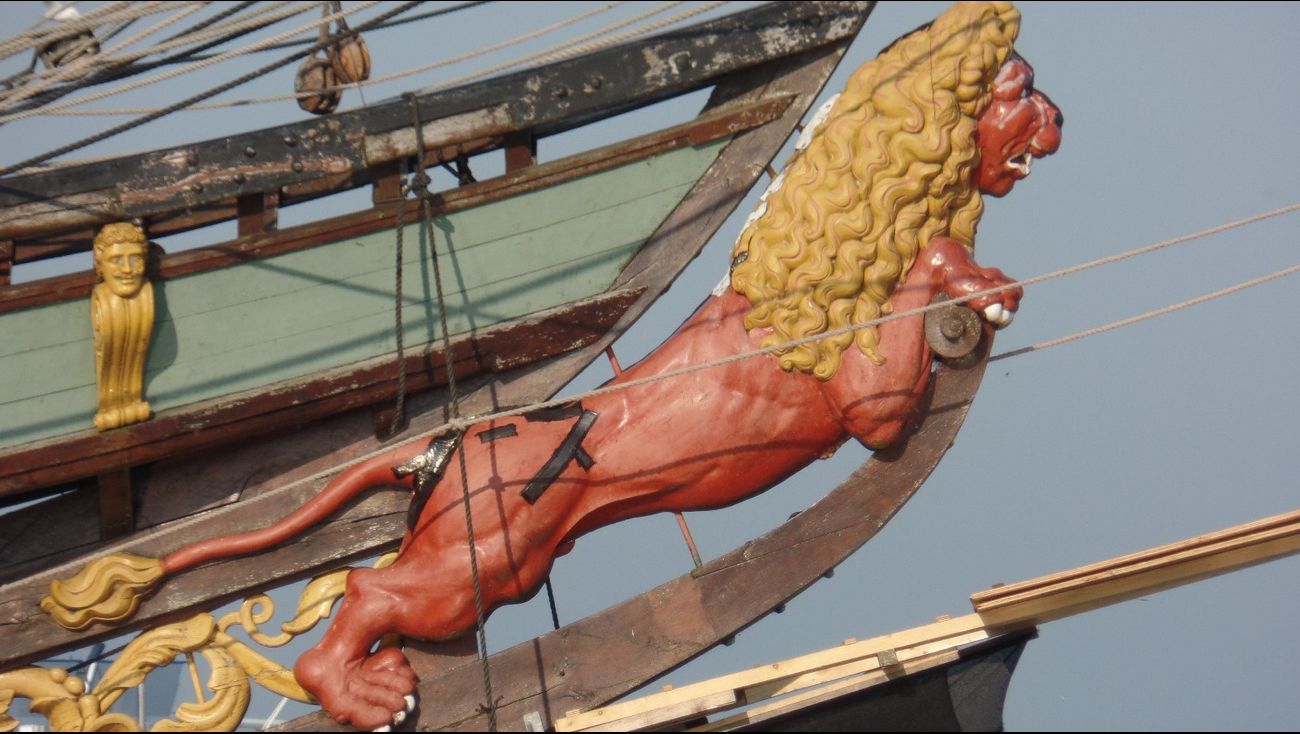

Foto van replica in Lelystad: foto gehaald uit verslag van Tim(ber)
Je hebt gelijk. Ik was zo bezig met het inschuiven van de leeuw binnen de al gelijmde stukken dat ik niet meer had gekeken hoe ver de leeuw erin hoort. Gelukkig zat de leeuw niet gelijmd. Ik ga even nadenken hoe ik het ga oplossen: wordt waarschijnlijk zagen om ruimte te creëren.
Foto van replica in Lelystad: foto gehaald uit verslag van Tim(ber)
Mooi verslag. Respect hoe mooi alles er komt uit te zien.
