Ombouw vintage zenders naar 2.4 GHz

deze is bv leuk ( van je link)


Als er ergens iemand een mogelijkheid weet om aluminium laser te snijden , dan is het een optie om mijn 1 kanaal zender na te bouwen. deel van de onderdelen kan uit de 3 d printer komen, rest er alleen 2 plaatjes gezet aluminium met gaatjes .


Het begint me wat te dagen wat ik nodig ben... en dit is zo ongeveer wat ik met een vintage look alike wil aansturen:


- Super Slicker
- Impuls
- Southerner
- en dat soort kisten

Dus hiervoor moet ik een zender "bouwen"
- "6 kanaals" (3 functies)?
- Reed (dus schakelaars)?


Orbit?
orbit-10k-jpg.371452

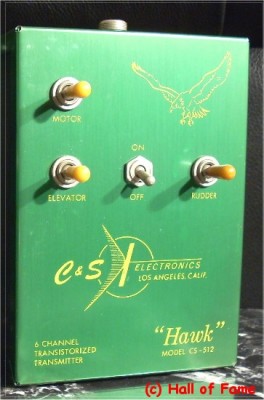

of... C&S Hawk

c_and_s-jpg.372333

Ja, die C & S Hawk is prachtig!

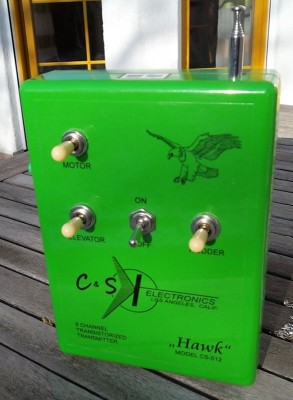

Hier een replica, daar zitten dus van die 'omgebouwde' gitaar schakelaars in.:


Het ombouwen van een propozender naar tip tip kan wel, maar stuit op praktische bezwaren.
Voor zoiets als hierboven heb je per functie een servosnelheidsbegrenzer nodig.
Moderne servo's zijn veeel sneller dan de tip tip stuurmotoren.
De boel wordt daar veel te fel mee om comfortabel te kunnen sturen.
In het 'Reeduino' programma is zoiets al ingebouwd, dat is tamelijk plugandplay.
Je hebt nodig:
Een leuk kastje
Wat van die schakelaars (daar solderen we dan wel even twee weerstandjes en een servosnoertje aan, dat is geen grote moeite, het voor de beste prijs opsnorren van die dingen op het web zal nog de grootste klus zijn).
Een Arduino Pro Mini (het type dat Frans laatst gebruikte, hij weet vast nog wel hoe daar aan te komen)

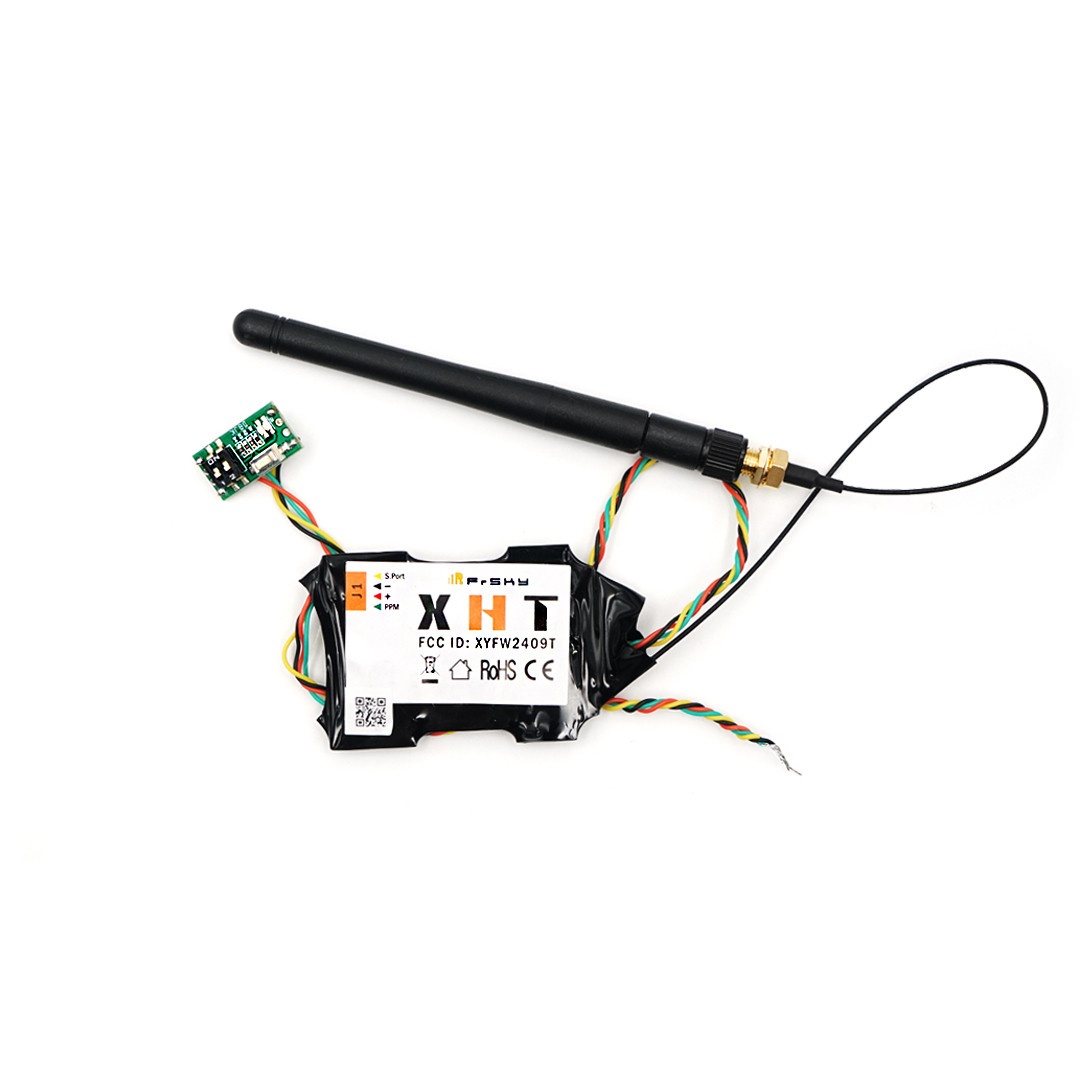

Een HF module (er komt zoals elders aan gekondigd, iets nieuws aan)
Ook die twee aan elkaar solderen, programmeren en even testen is zonder gewetenswroeging heus wel aan één van ons uit te besteden.
Een battery switch harness ( schakelaar met accu plug), wordt dan ook even in die externe werkzaamheden meegenomen.
Dan mag je de boel verder zelf in elkaar zetten.
Stel je nou toch eens voor als we voor zaken waar we zelf onzeker over zijn, ons niet meer tot anderen kunnen wenden, nou dan was dat hele modelviegen gauw klaar.
Moeten we niet willen. Vind ik dan.....

Laatst bewerkt:
janhein zei:
Als er ergens iemand een mogelijkheid weet om aluminium laser te snijden , dan is het een optie om mijn 1 kanaal zender na te bouwen. deel van de onderdelen kan uit de 3 d printer komen, rest er alleen 2 plaatjes gezet aluminium met gaatjes .
Klik om te vergroten...
Hier heb je een voorbeeld hoe dit setje is 'verarduinoot': http://www.mode-zero.uk/viewtopic.php?f=26&t=105#p227
Een Arduinosketch zodanig modificeren dat je 1 x L/R + 1 x sequential throttle hebt is een peuleschil, de (goed) werkende onderdelen daarvan bestaan al.
Volgens mij is het trouwens al eens gedaan: http://www.mode-zero.uk/viewtopic.php?f=7&t=59
Ik ben wel nieuwsgierig hoe je die stick zou namaken.

Ok baas...

En aangezien het te moeilijk is om te kiezen...ga ik niet kiezen..

Dan doen "we" het volgende:

- een tip-tip look alike met Ardwino techniek ( voor de gemakkelijk te vliegen kleinere modellen). Dit zou dan de C&S Hawk kunnen zijn

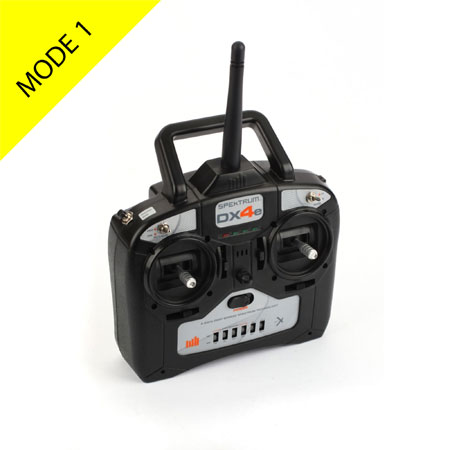

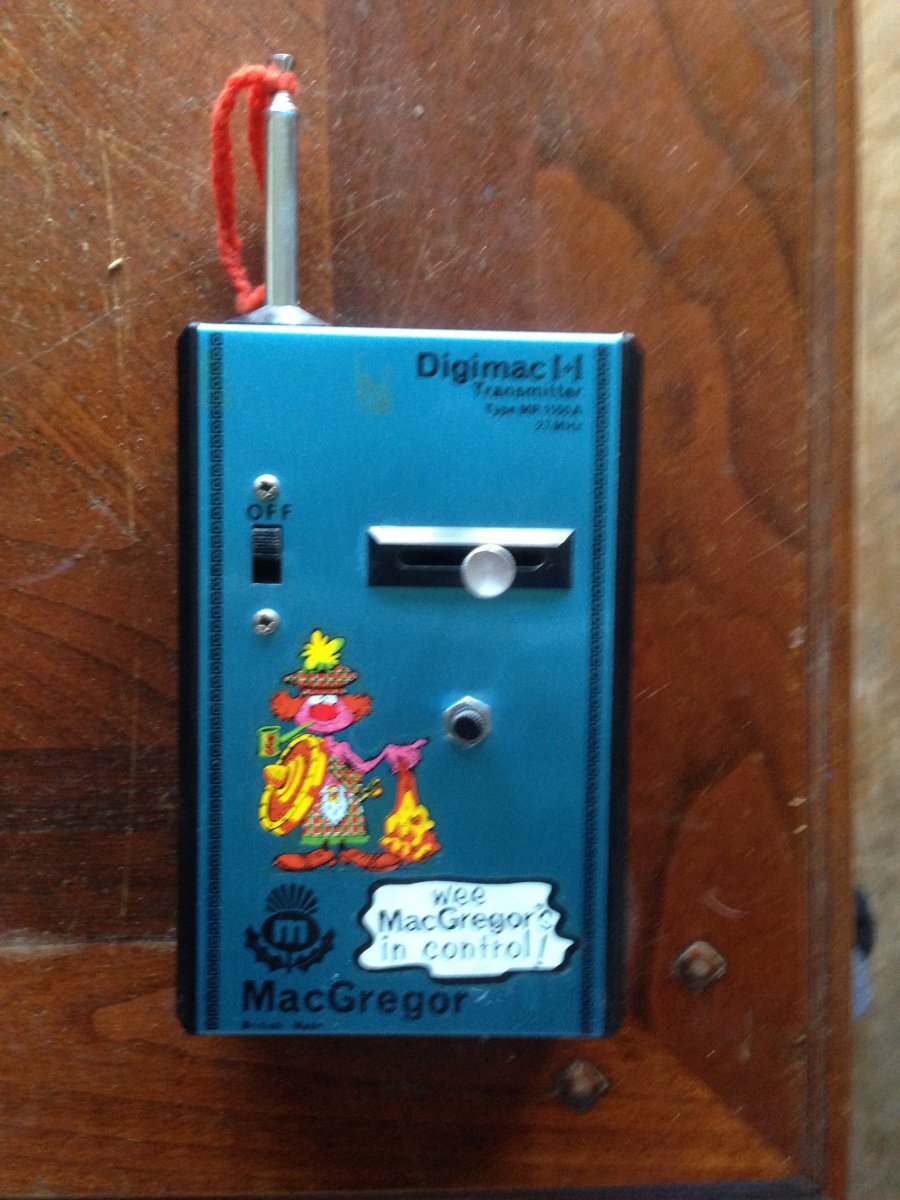

- en ik maak helemaal zelf een nader te bepalen 1 of anderhalf stick of 1 stick + drukknop zender met de Spectrum inside.( voor de wat grotere modellen die 1+ nog iets prettig vinden/nodig hebben). Dit zou dan de DigiMac/Mc Gregor kunnen zijn

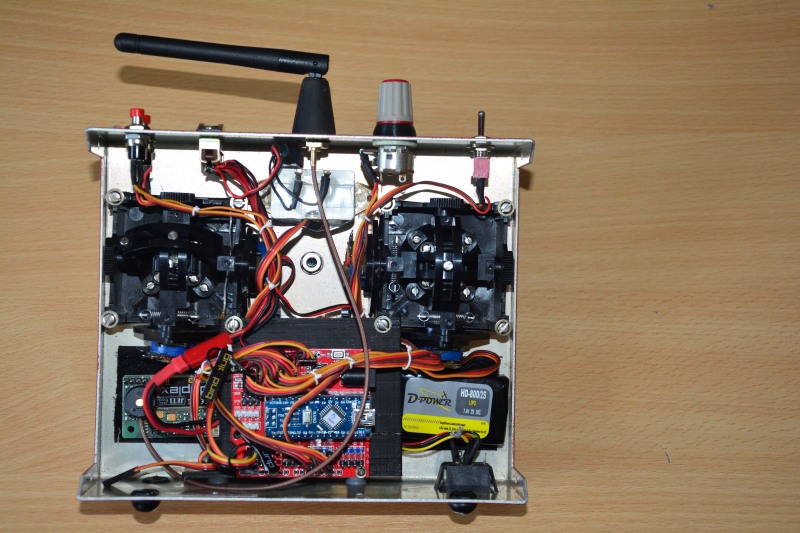

In mijn vintage Poly Prop zender was de arduino en de shield gemonteerd op een triplex plaatje. Dat is geen gezicht, maar er is niemand die het ziet...

Nu is er voor mij een 3D geprint montageplaatje gemaakt, waarin ook de pieper zijn plaats kan vinden (nogmaals bedankt Aad!). Vanmorgen alles gemonteerd en het ziet er nu een stuk netter uit.


Bruno van Hoek zei:
In het 'Reeduino' programma is zoiets al ingebouwd, dat is tamelijk plugandplay.
Klik om te vergroten...
Klopt, Reeduino kan je zien als plug and play. Ik heb het programma gebruikt voor de set van Paul en de aanpassing van de zender was het meeste werk. Het programma in de Arduino schieten en klaar.
Het programma is ook best compleet en handig in gebruik.

Bedankt JanHein en Frits!!!

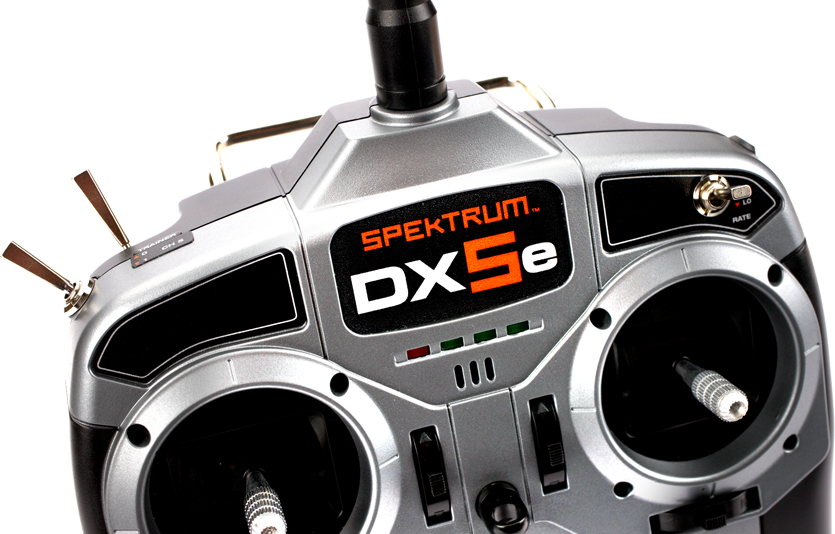

De Spectrum van Frits is dan precies goed voor een 1+1...tw 1 stick en 1 schakelaar (wordt dan een drukknop) ...dat zit al op die zender... en dat ken ik..heb ik al gemaakt met de +25 kg zender.. dus alu kast gaan maken voor de Digimatic/Mc Gregor.

Maar...extra mogelijkheid...te zien aan de zender zijn er meerdere schakelaars dus kan ik een 1+1+1 maken ... stick ( in horizontale sleuf voor richting), drukknop ( tikkie up), schakelaar( contact uit)

En dat is exact gelijk aan de functies die ik op het handkassie van de + 25 kg zender heb...en laat ik nu eens ophouden met die zender uit te schelden voor + 25 kg..het is een wat vrije replica van de Good Brothers zender uit de fifties......

Je moet die z.g. "guitar switches" nog wel modificeren zodat ze niet in de uiterste stand(en) blijven staan, maar altijd naar de middenstand terugveren. Ik heb er wel over gelezen, maar vind het nog steeds moeilijk te begrijpen hoe. Iets met plaatjes verwisselen of zo..........
En Frans, ik neem aan dat je naar een "Strong Board" ProMini op zoek gaat, heb je geen extra printplaatje /shield nodig.

Eehh.., je was me voor......

Ik wilde de stick voor de Macgregor eigenlijk bij Ali bestellen of uit een andere zender slopen . Ik word namelijk net als Henk niet gehinderd door heel veel electronica kennis. kan Netjes solderen en de stekkertjes op de juiste plaats drukken lukt echter best redelijk ;-).

Kan ik met iemand mee liften als er een Arduino bordje besteld wordt en wie heeft er nog een spectrum of iets anders over waar we zonder gewetens bezwaar een stick uit kunnen slopen.

zou geweldig zijn als je een stick over hebt , kastje staat inmiddels in CAD , morgen even nalopen en dan zou er een test model gesneden kunnen worden .
