Scratch bouw(verslag) houtzaagmolen | schaal 1:87 (plastic/hout)

Houtzaagmolen | Droogschuur (4)

De dixi is klaar en heeft al een plekje gevonden bij mijn andere bouwwerken (Foto 1-3). Ik ben ook al aardig opgeschoten met de dakconstructie (Foto 4-8). Wordt vervolgd…

Foto-1


Foto-2


Foto-3


Foto-4


Foto-5


Foto-6


Foto-7


Foto-8

Geweldige Dixi, en nog van Boels ook.
Ben benieuwd wat de huurprijs hiervan zou zijn:p:p:p
Misschien is het wel leuk als je een keer een foto zou mailen naar boels.com
wie weet zit er een handeltje in......

Laatst bewerkt:
Ruud Pont zei:
Geweldige Dixi, en nog van Boels ook.
Ben benieuwd wat de huurprijs hiervan zou zijn:p:p:p
Misschien is het wel leuk als je een keer een foto zou mailen naar boels.com
wie weet zit er een handeltje in......
Klik om te vergroten...
Dank voor je berichtje. Tja de meesten zijn blauw, grijs, groen of bruin of een combi van deze kleuren. Ik vond oranje een veel vrolijker kleur, dus vandaar de Boels variant.;)

Houtzaagmolen | Droogschuur (5)

De houten nokbalk is geplaatst, de laatste bamboe planken zijn bevestigd en er zijn kunststof strips op de houten dakconstructie gelijmd in verband met de plaatsing van de kunststof dakplaat (Foto 1-7). Nu nog even de juiste kleuren bepalen voor het schilderen van de binnen- en de buitenkant (Foto-8). Tot de volgende keer.

Foto-1


Foto-2


Foto-3


Foto-4


Foto-5


Foto-6


Foto-7


Foto-8

Houtzaagmolen | Droogschuur (6)

Nog even twee foto's van het eindresultaat van het aanbrengen van de bamboe planken voordat het schilderwerk start (Foto 1-2). Ik heb de binnenkant in de kleur burnt umber (Vallejo #70.941) geschilderd (Foto 3). Over deze bruine kleur breng ik nu een zwarte wash (Vallejo #76.518) aan (Foto 4-5). Schilderen kost altijd meer tijd dan gedacht, dus hopelijk volgende keer meer vooruitgang te melden.

Foto-1


Foto-2


Foto-3


Foto-4


Foto-5

Houtzaagmolen | Droogschuur (7)

Deze week het dak en de dakgoten gemaakt. De draagconstructie van de dakgoten moest ik aan de voorkant inkorten en verhogen en aan de achterkant nog maken. (Foto 1-9). En zoals jullie kunnen zien wordt er nog volop doorgewerkt (Foto 10). :bye:

Foto-1


Foto-2


Foto-3


Foto-4


Foto-5


Foto-6


Foto-7


Foto-8


Foto-9


Foto-10

Houtzaagmolen | Droogschuur (8)

De droogschuur is nu af voor wat betreft de bouwwerkzaamheden. Verder nog wat details gemaakt (Foto 1-3). Nu kan het definitieve schilderwerk beginnen (Foto 4-5). Als alles meezit is de droogschuur over een week gereed.

Foto-1


Foto-2


Foto-3


Foto-4


Foto-5

Houtzaagmolen | Droogschuur (slot)

De droogschuur is klaar en heeft al een plekje gevonden op de plank (Foto 1-9). Ik moet nog even nadenken welke stap ik nu ga nemen. Of nog een onderdeel voor het diorama bouwen of alvast starten met de grondplaat c.q. de opbouw daarvan. Daarom kan het zijn dat ik niet meer wekelijks een post plaats. Ik meld mij weer zodra er nieuws is.

Foto-1


Foto-2


Foto-3


Foto-4


Foto-5


Foto-6


Foto-7


Foto-8


Foto-9

EUSIV zei:
Houtzaagmolen | Droogschuur (slot)

De droogschuur is klaar en heeft al een plekje gevonden op de plank (Foto 1-9). Ik moet nog even nadenken welke stap ik nu ga nemen. Of nog een onderdeel voor het diorama bouwen of alvast starten met de grondplaat c.q. de opbouw daarvan. Daarom kan het zijn dat ik niet meer wekelijks een post plaats. Ik meld mij weer zodra er nieuws is.

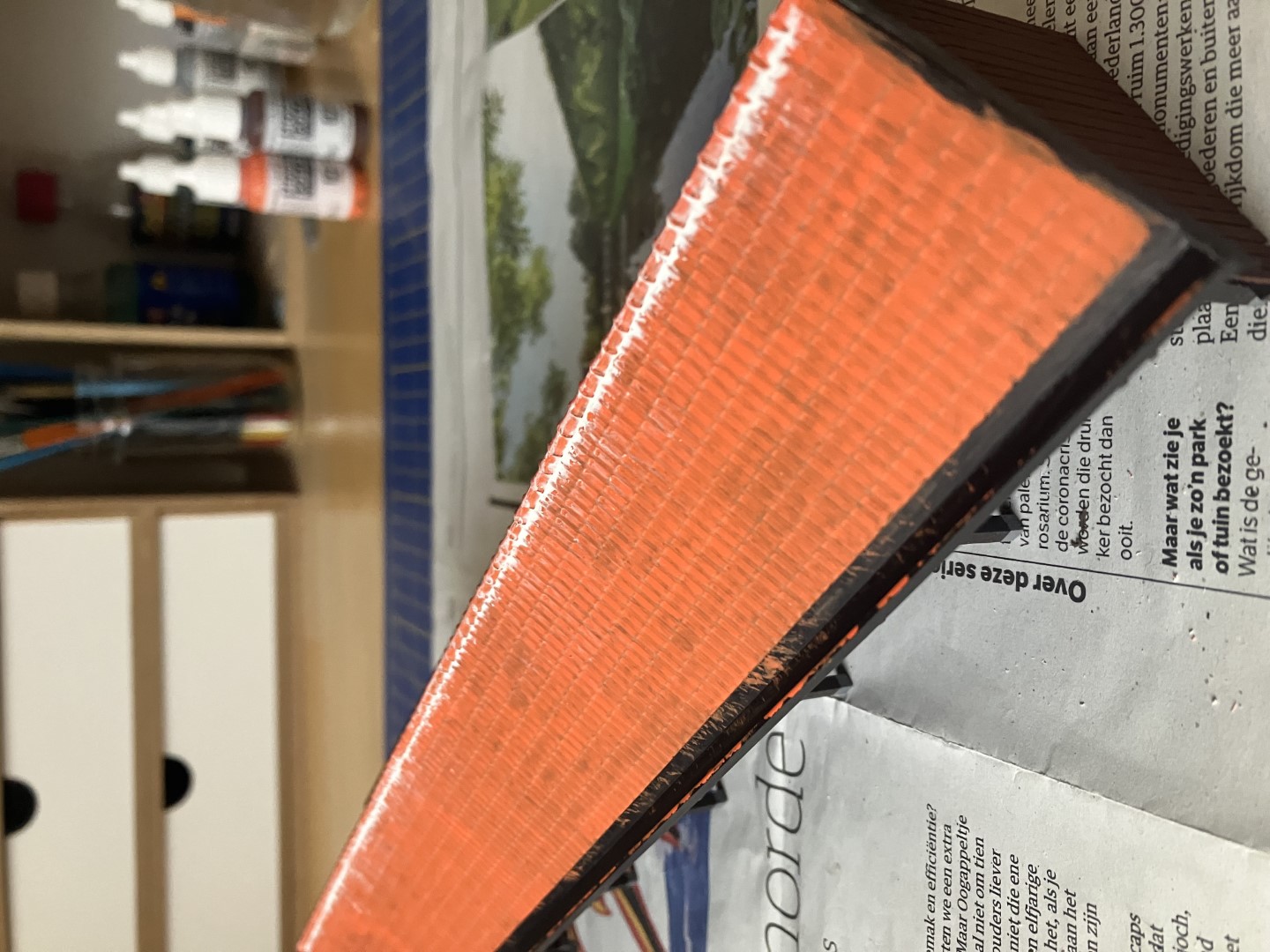

Foto-1
Bekijk bijlage 529667

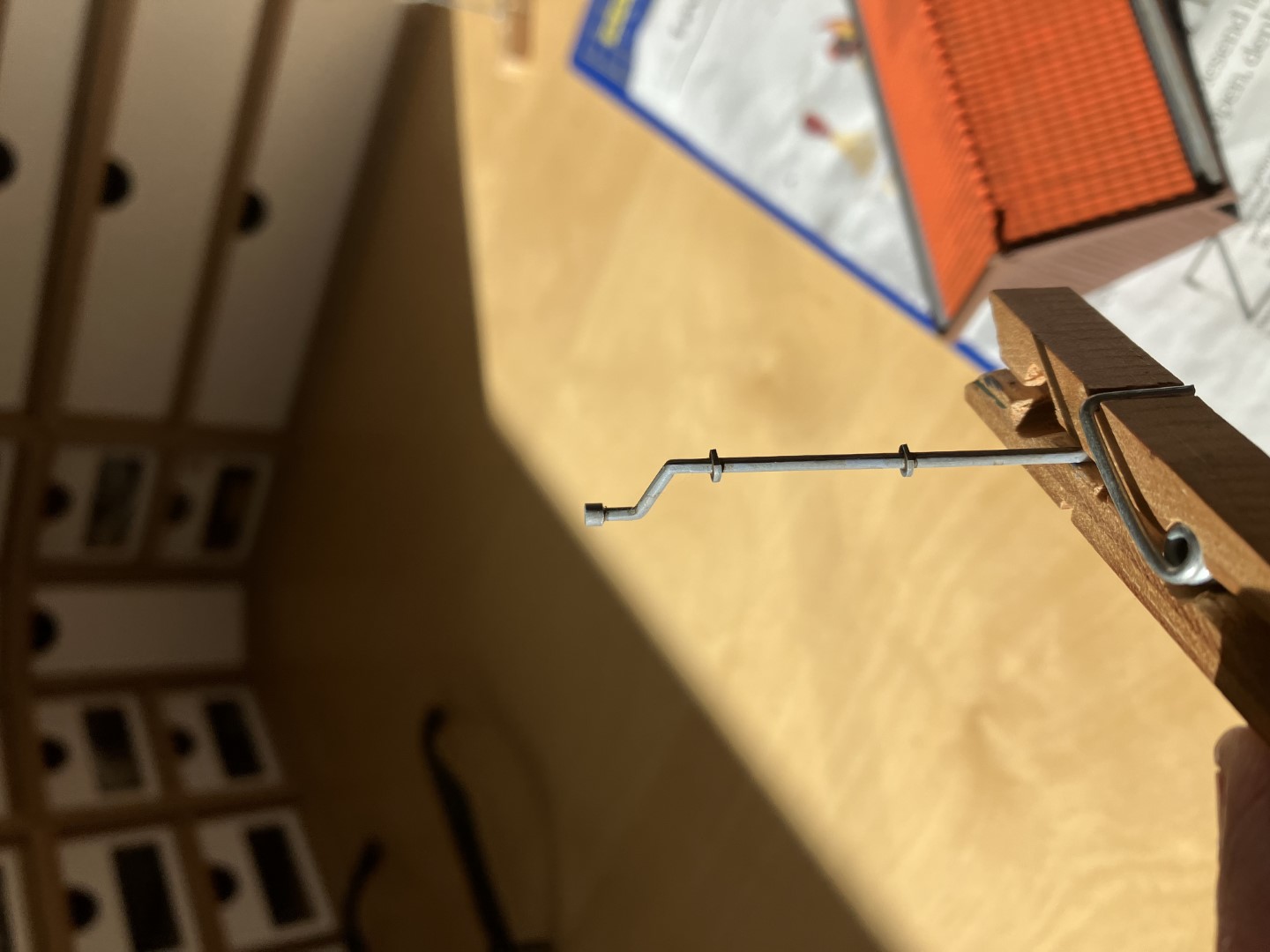

Foto-2
Bekijk bijlage 529669

Foto-3
Bekijk bijlage 529670

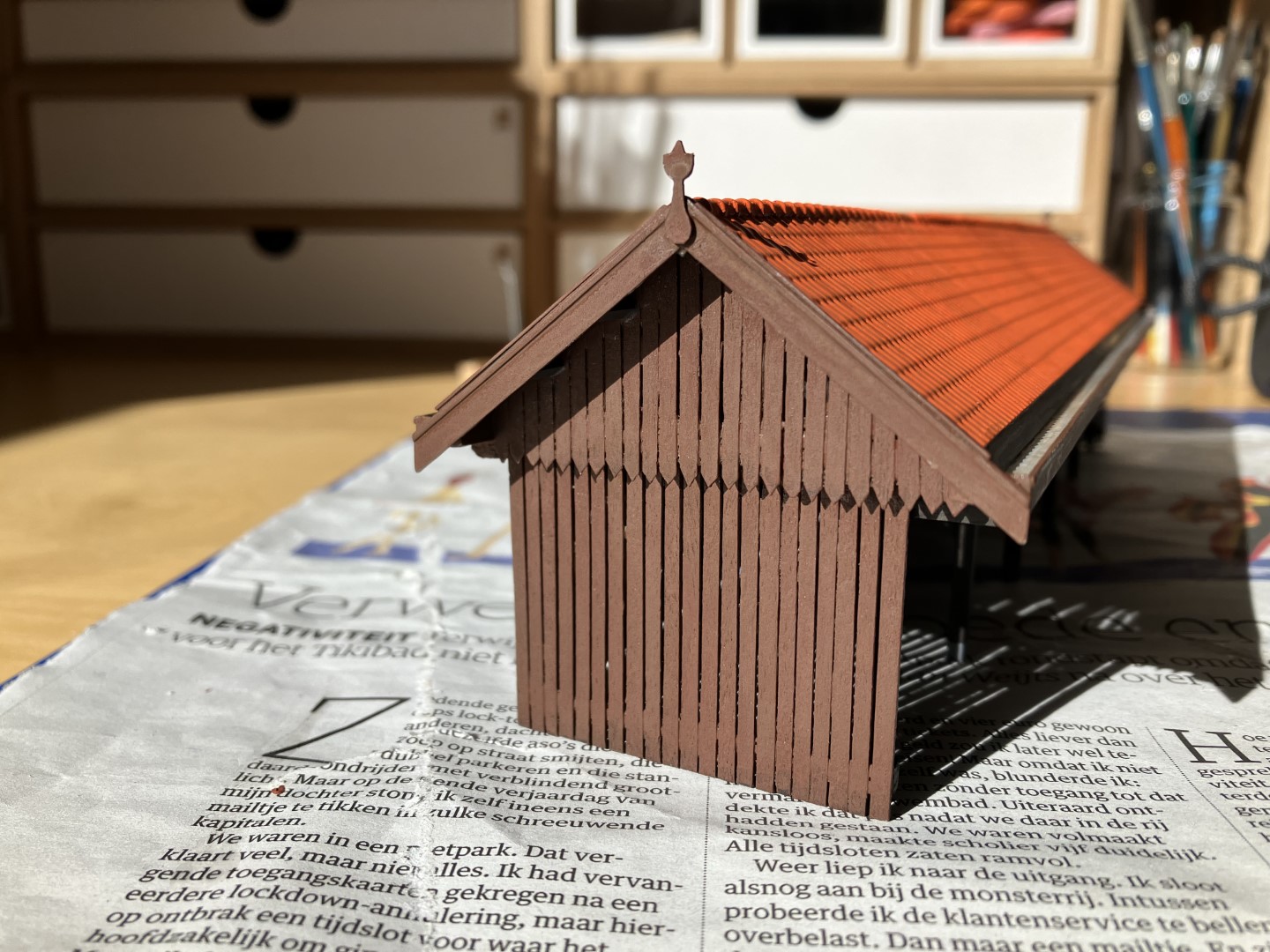

Foto-4
Bekijk bijlage 529671

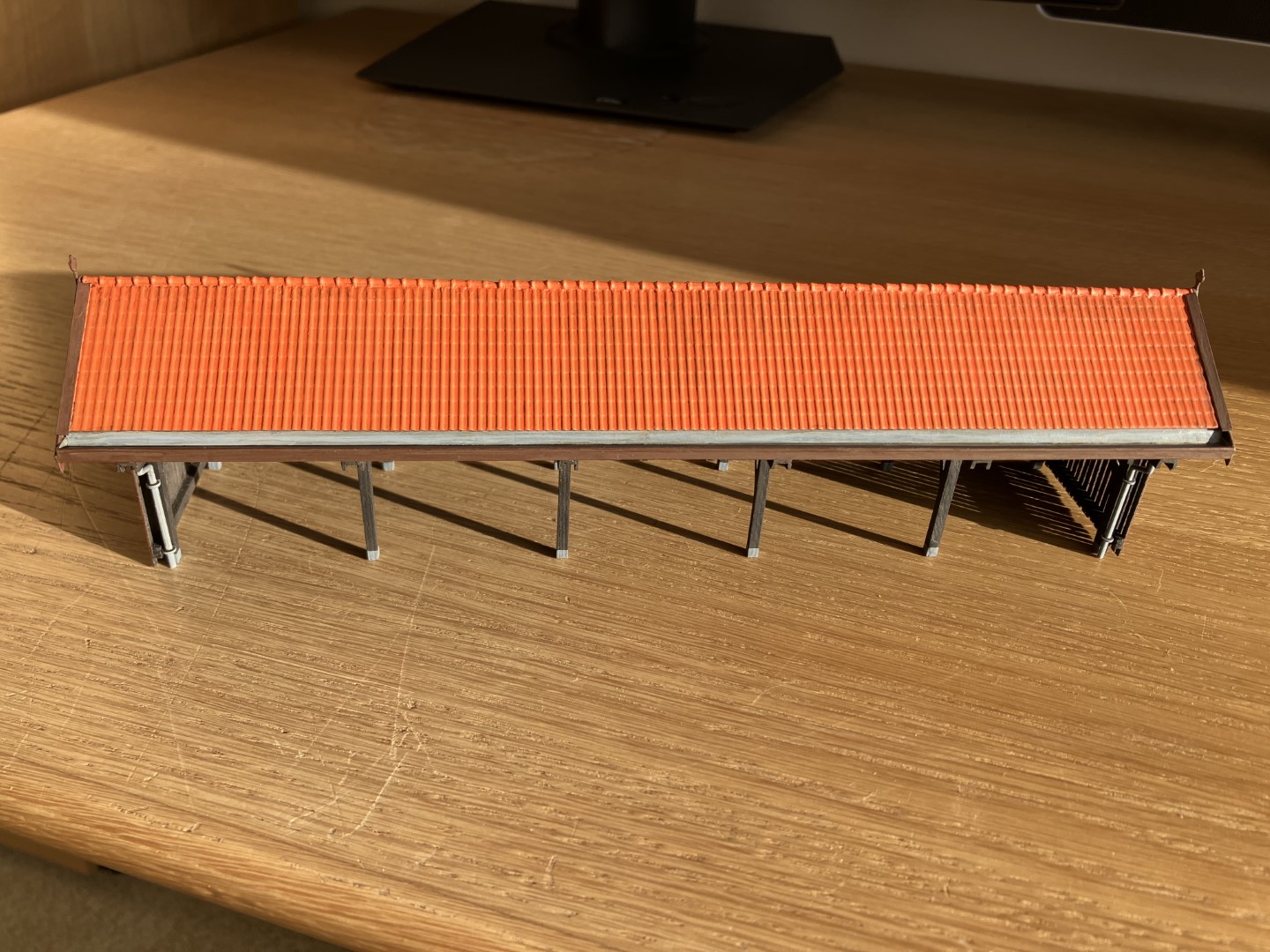

Foto-5
Bekijk bijlage 529672

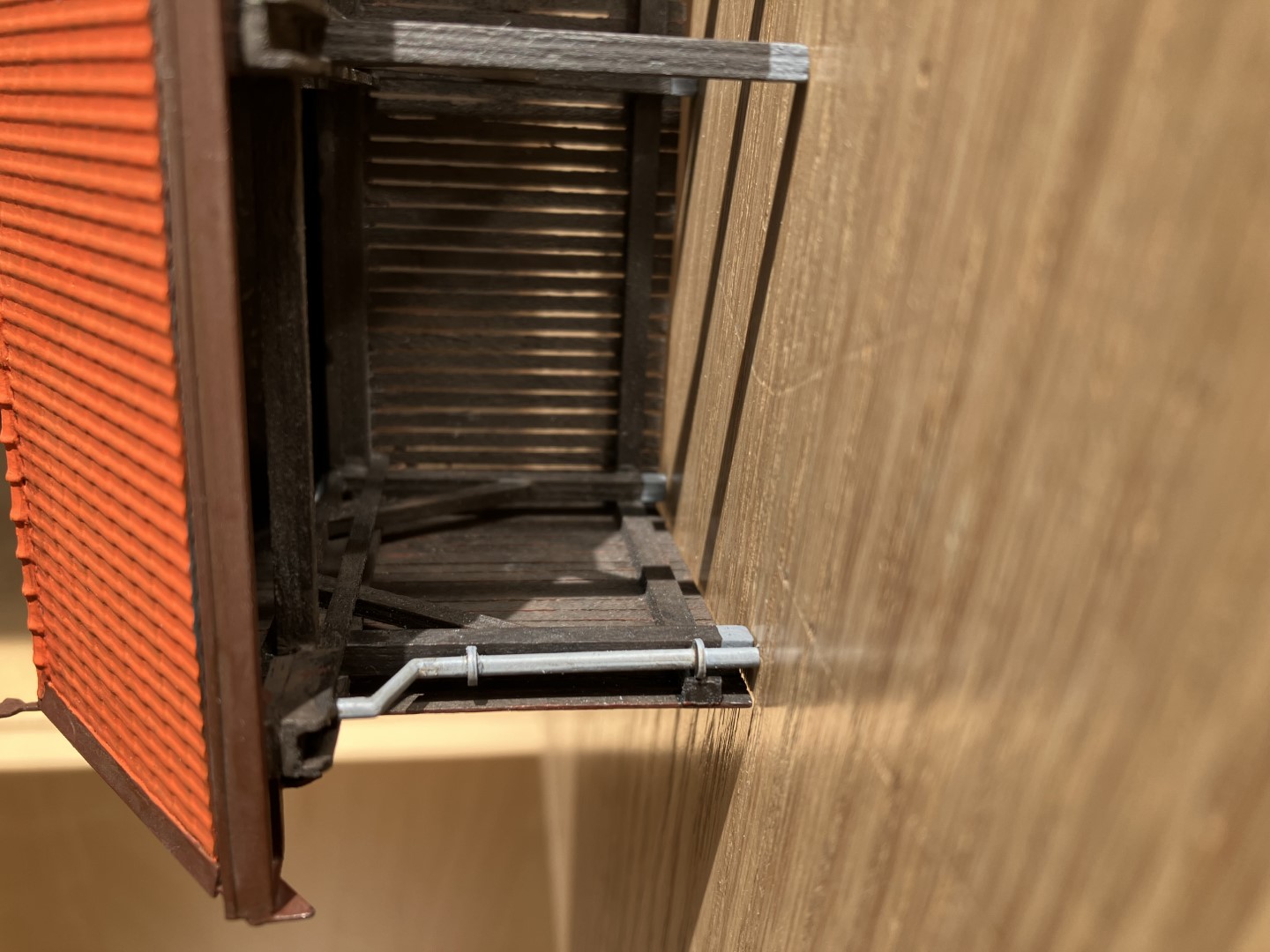

Foto-6
Bekijk bijlage 529673

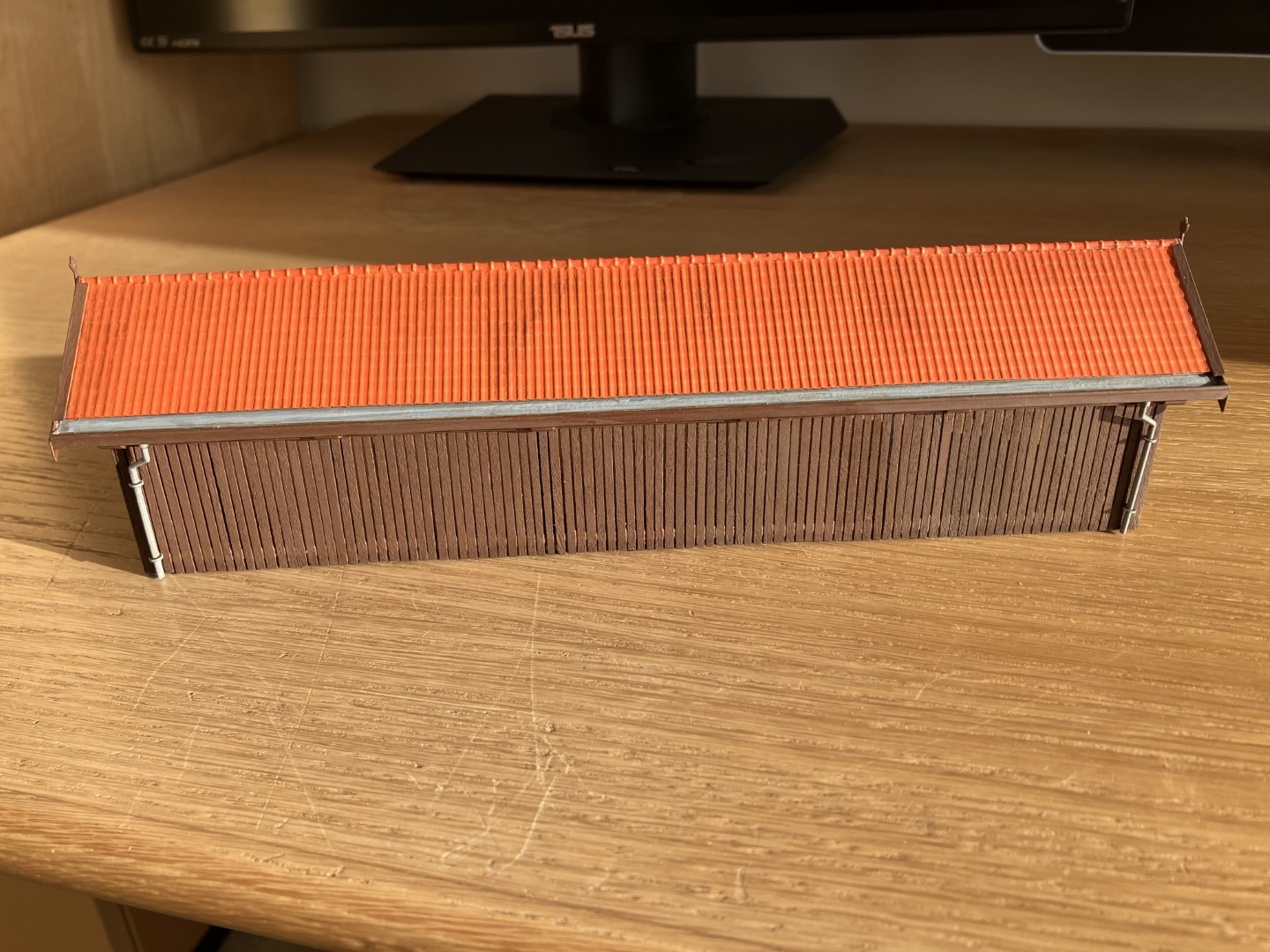

Foto-7
Bekijk bijlage 529674

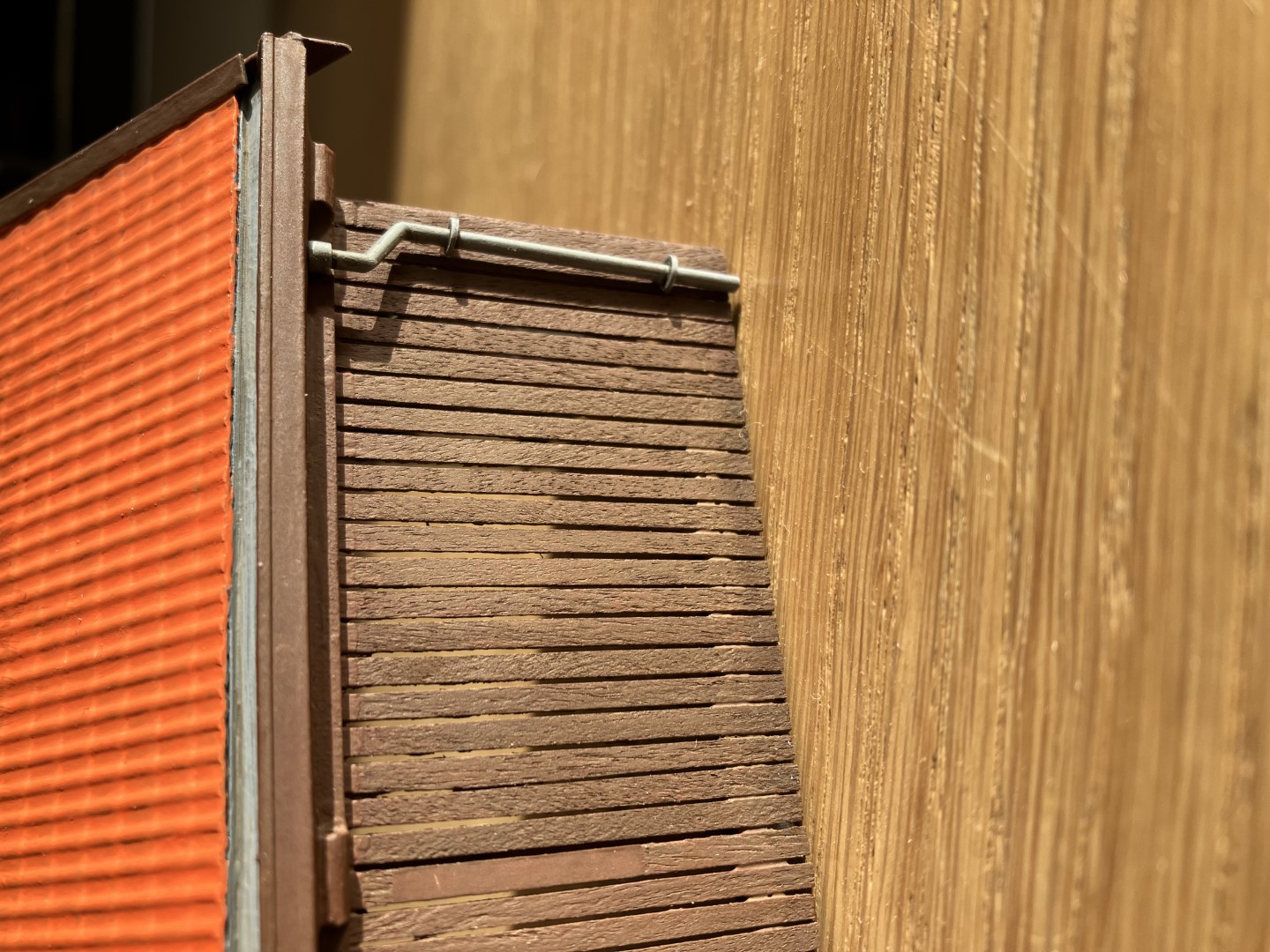

Foto-8
Bekijk bijlage 529682

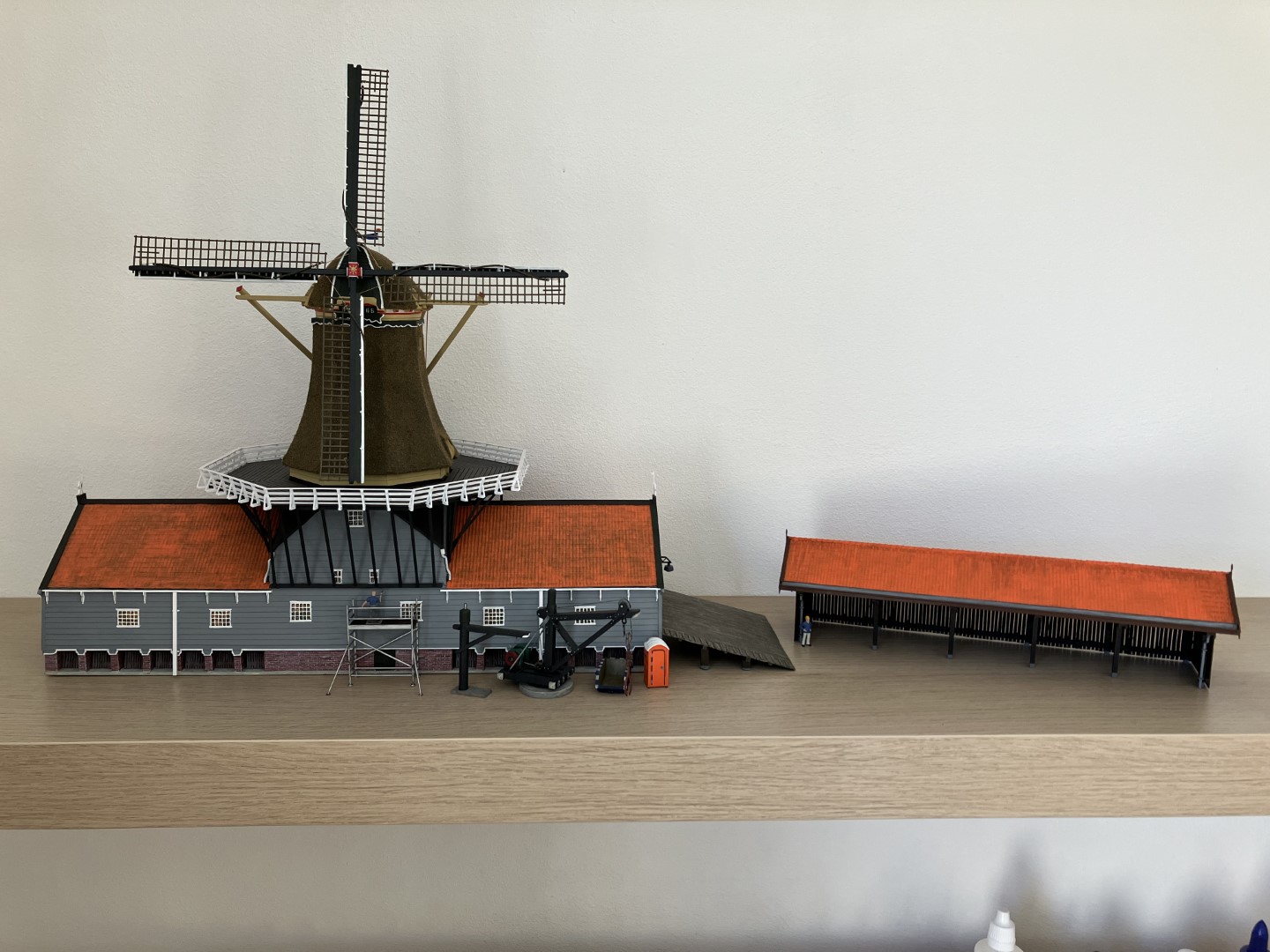

Foto-9
Bekijk bijlage 529683
Klik om te vergroten...
Het is een prachtige schuur geworden, Eugène. Mooie details en schilderwerk. Wordt een imposant complex.
Gr. Peter

Herby63 zei:
Wat je ook nog mag toevoegen, ik vind het verbluffend wat je met styreen en wat hout verwezenlijkt. :wave
Klik om te vergroten...
Dank Herman voor je bericht. Klinkt misschien raar, maar ik verbaas mij ook weleens wat ik allemaal kan maken op basis van foto's. Niet altijd in overeenstemming met de werkelijkheid, maar dat is niet erg.

P Voogt zei:
Het is een prachtige schuur geworden, Eugène. Mooie details en schilderwerk. Wordt een imposant complex.
Gr. Peter
Klik om te vergroten...
Dank Peter en ja nog genoeg te doen voor het helemaal af is. Scratch building is en blijft een leuke uitdaging en zeker op deze schaalgrootte, maar daar weet jij ook alles van met de bouw van jouw Bluenose. ;)

Groet,
Eugène

Laatst bewerkt:
Houtzaagmolen | Diorama

De afmetingen en de conceptindeling van het diorama uitgetekend op papier (Foto 1-5). Nu nog alle materialen gaan verzamelen voor de opbouw daarvan. Verder nog een fotovideo deel 9 gemaakt.

Foto-1


Foto-2


Foto-3


Foto-4


Foto-5


Fotovideo deel 9 - Kranen

Houtzaagmolen | Sleepboot

Deze week begonnen met de bouw van een sleepboot (waterlijn model) voor mijn diorama. Als voorbeeld dient de uit 1937 stammende motorsleepboot “Alberdina”. Meer info over deze sleepboot is o.a. hier te vinden: https://www.debinnenvaart.nl/schip_detail/6731/ en https://varenderfgoed.nl/galerij/alberdina111.html.

Gelukkig heb ik naast veel foto’s en video’s ook nog de bouwtekening op internet kunnen vinden. Dit maakt het bouwen voor mij wel een stuk eenvoudiger. :rolleyes:

Foto-1


Foto-2


Foto-3


Foto-4


Foto-5

Houtzaagmolen | Sleepboot (2)

Afgelopen week heb ik de romp verder afgemaakt (plamuren/schuren) en voor de opbouw het kunststof dek vastgelijmd. Ook de romp bovenbouw uitgelijnd en uit kunststofplaat uitgesneden (Foto 1-3). Verder van een flosdraad klosje de schoorsteen gefabriceerd (Foto 3-8). Ik neem aan dat er wel iemand is, die mij kan uitleggen waar de ronde schijven/trommels aan beide zijden van de schoorsteen voor dienen. :confused: Alvast dank.

Foto-1


Foto-2


Foto-3


Foto-4


Foto-5


Foto-6


Foto-7


Foto-8

EUSIV zei:
Ik neem aan dat er wel iemand is, die mij kan uitleggen waar de ronde schijven/trommels aan beide zijden van de schoorsteen voor dienen
Klik om te vergroten...
Ik ben helemaal geen stoomsleperspecialist, maar ik wil toch graag een poging wagen.
Bij de meeste stoomslepers is de schoorsteen buiten proportie hoog. Deze kon om onder lage bruggen door te kunnen gestreken worden.
Er zat dus een scharnierpunt in waardoor de schoorsteen achterover geplooid kon worden.
Mogelijks zijn die ronde schijven een soort tegengewicht om de schoorsteen met beperkte inspanning terug op te richten?

Leuk scheepje ter aanvulling van je prachtige diorama !

Herby63 zei:
Ik ben helemaal geen stoomsleperspecialist, maar ik wil toch graag een poging wagen.
Bij de meeste stoomslepers is de schoorsteen buiten proportie hoog. Deze kon om onder lage bruggen door te kunnen gestreken worden.
Er zat dus een scharnierpunt in waardoor de schoorsteen achterover geplooid kon worden.
Mogelijks zijn die ronde schijven een soort tegengewicht om de schoorsteen met beperkte inspanning terug op te richten?

Leuk scheepje ter aanvulling van je prachtige diorama !
Klik om te vergroten...
Dank voor je bericht. Volgens mij is dit juist. Ik heb hier ook nog even naar gezocht en kwam terecht bij een beschrijving uit 2015 van Jan Walpot over een kantelmechanisme van een schoorsteen van een stoomsleepboot. https://www.modelbouwforum.nl/threads/stoomsleepboot-maarten.96933/page-8

Houtzaagmolen | Sleepboot (4)

Het maken van de bovenbouw vind ik toch wel het leukste deel van het bouwen van mijn sleepboot. :) Hieronder de vorderingen van afgelopen week (Foto 1-9).

Foto-1


Foto-2


Foto-3


Foto-4


Foto-5


Foto-6


Foto-7


Foto-8


Foto-9
