Bouw Cat CT660 truck met Nooteboom euro pendel-x interdolly 3-smalbed-6 dieplader
- Topicstarter Catwoman
- Startdatum
Catwoman
Vriend van modelbouwforum.nl
Hallo Allemaal,
Iedereen de beste wensen en een gezond 2018 !
....weer iets verder....
....achter de kraan de olie koeler en filter geplaatst, beide voor de hydrauliek olie van de kraan, en daarnaast nog een brandblusser geplaatst....
....daarna gestart met de bouw van het verbindings bord voor de kabels naar de trailer toe....

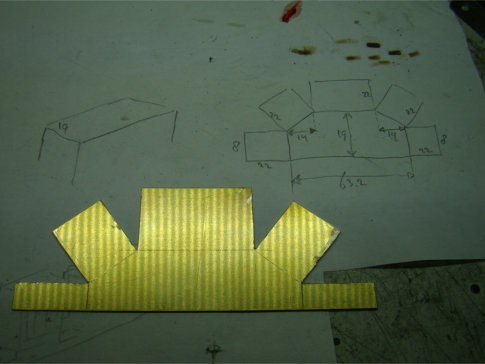

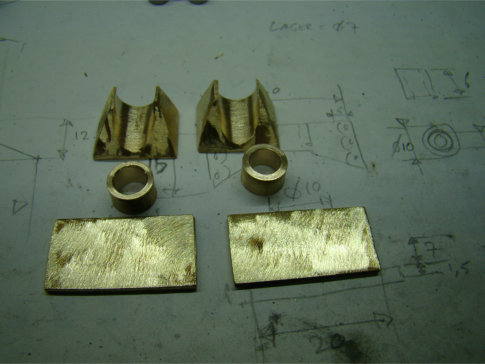

...daarna een uitslag getekend en van messing uitgeslepen, en daarna verwerkt tot een afdekkap voor de achterzijde van het connectie bord....

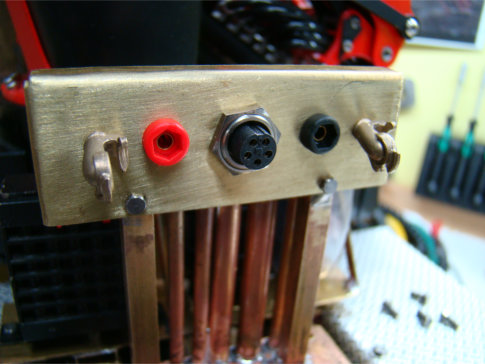

....hier boven zie je de kap geplaatst, en zijn er ook afdekkapjes gemaakt voor de aansluit bussen....

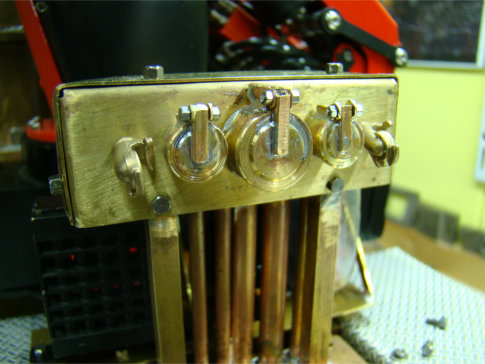

...hier een closeup van de aansluitbussen met de kapjes geloten....

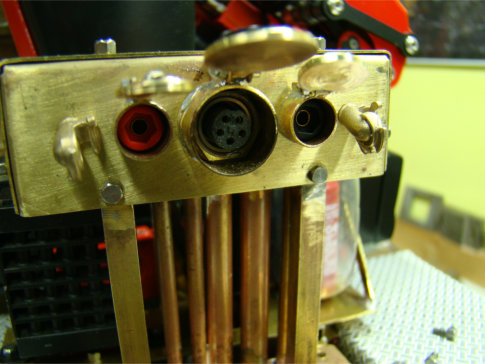

...en hier geopend,de grote bus is voor de verbinding nar de ontvanger in de trailer,de andere twee om spanning vanuit de vrachtwagen naar de trailer te brengen....

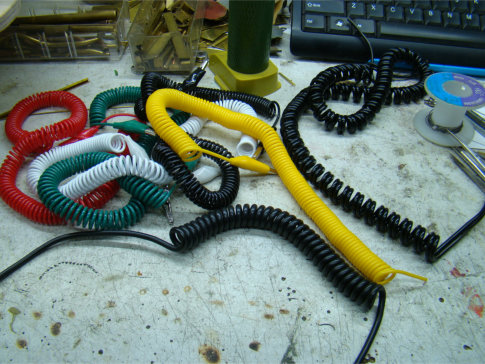

...hierboven de bekabeling daarvoor,de gekleurde krulsnoeren komen van Conrad vandaan,dat zijn test snoertjes uit de elektronica en zijn 12 mm in doorsnede.....
...de linkse zwarte had ik nog, en heeft 4 aders wat genoeg is voor de verbinding van de ontvanger,de rechtse zwarte is een 2 aderig verlengsnoer van proxxon wat 5 A kan houden bij 12 Volt die ik voor de spannings overdracht ga gebruiken....
Groetjes, Charlotte.
Iedereen de beste wensen en een gezond 2018 !
....weer iets verder....
Groetjes, Charlotte.
Hoi Charlotte, open mond werk hoor
Die 5 polige plug in het midden van je bord, waar heb jij die vandaan? Ik kan ze alleen bij Blocher vinden.
Hallo Rolf,
Deze 5 polige stekkertjes kun je kopen bij Fechtner Modellbau.de
Niet goedkoop !
Ze zijn er ook in 2, 3 en 4 polige stekkers.
Ze worden niet als set verkocht, je moet zowel het mannetje als het vrouwtje apart kopen/bestellen.
Ik heb ze zelf besteld en in gebruik, ideale stekkertjes en mooi klein.
https://nl.fechtner-modellbau.de/ma...-polige-miniatur-steckverbindung.-einbau-dose
Catwoman
Vriend van modelbouwforum.nl
Hallo Luitjes,
...weer wat verder....
...de schotel is aan de beurd om gebouwd te gaan worden,het wordt een cardanische schotel wat wil zeggen dat hij nietalleen in de lengte richting, maar ook in de zijwaartse richting van de truck kan kantelen...

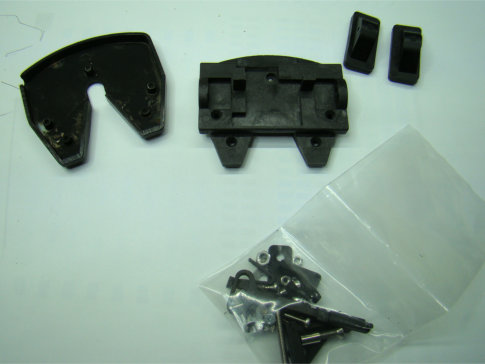

...mijn uitgangspunt is de metalen schotel van Wedico.....

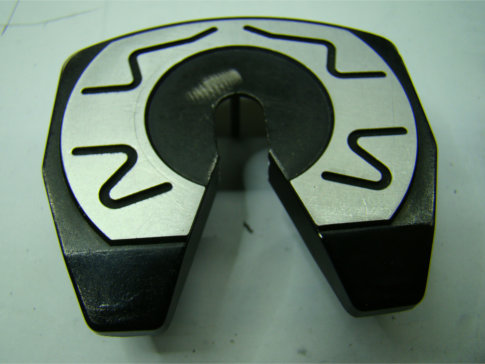

...als eerste het ruwe opervlak bewerken zodat deze glad wordt....

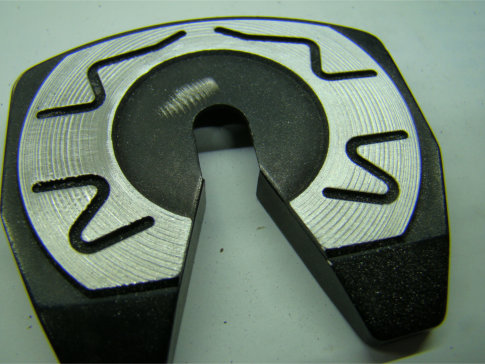

...na wat schuurwerk is dit het resultaat....

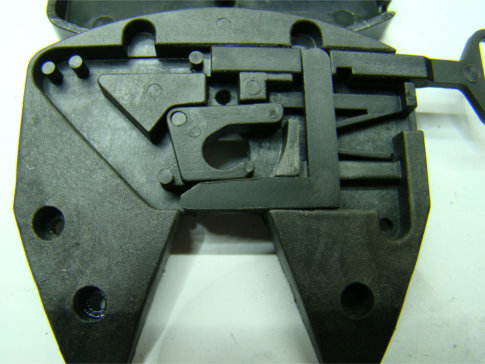

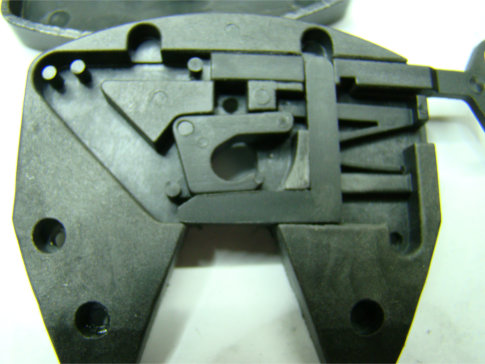

...daarna wordt het mechaniek aangepast.Van de nok ,links naast het L vormige onderdeel,wordt een stukje weggefreest. zodat de L verder de linker kant op kan schuiven ( op deze foto gepositioneerd in originele stand )
in de originele toestand komt de L niet ver genoeg links in de bodemplaat,dus als er kracht op de sluiting komt te staan ( en dat komt het straks ook met de oplegger en mijn Cat385 van 35 kg erop ) ben ik bang dat hij de geest gaat geven.....

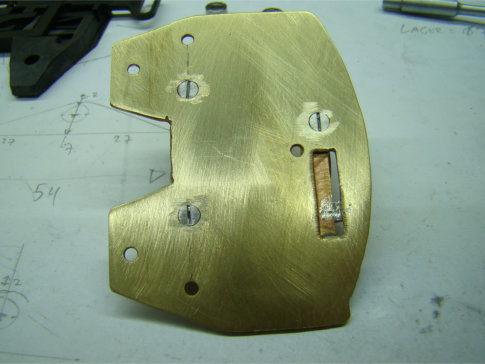

....hier zie je na de aanpassing dat de L nu wel verder links de bodemplaat in komt, en heb ik zelfs nog iets verder bewerkt zodat hij absoluut diep erin valt,en das veel meer kracht op kan vangen....
...daarna draadeinden aan de top plaat gemaakt...
...daarna de houder voor het geheel gemaakt....
....ook hier weer voor zekerheid gekozen, en naast het solderen ook nog boutjes M2 geplaatst...
...daarna de lagerhouders gemaakt,hier de onderdelen....
...en na het solderen en gaten boren....

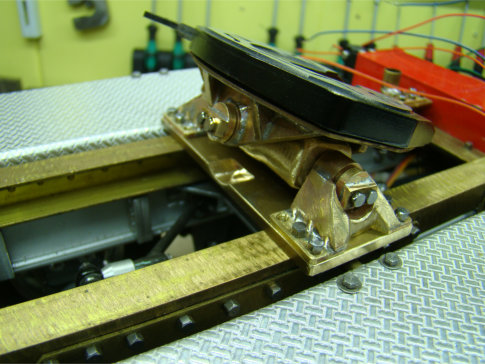

....de basisplaat op de truck geschroefd,ook weer met extra verzonken schroeven,en door de lager houders komen ook nog eens boutjes in het chassis....
...na montage...

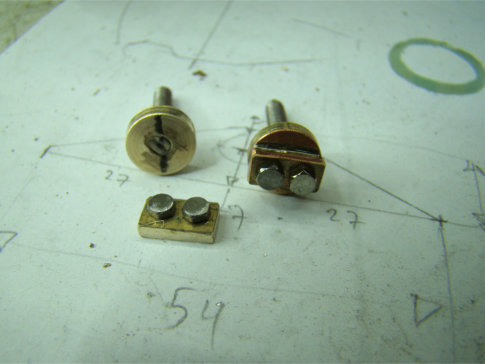

....het tussendeel gemaakt waar al de assen in geschroefd worden,de assen zijn gemaakt van stalen boutjes M3 die in lagertjes lopen,de bouten worden op lengte afgezaagd en voorzien van een ronde opsluitschijf...
....waar later nog een plaatje met boutjes op komt,om het origineel zoveel mogelijk te benaderen...
...en na de montage van alles...

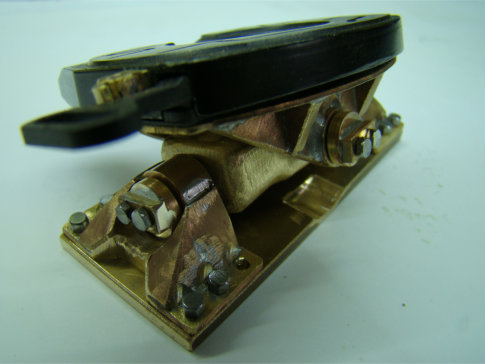

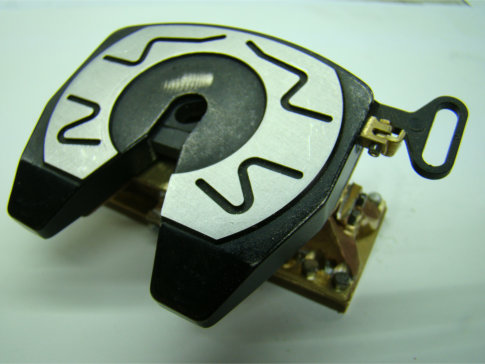

...is dit de schotel....

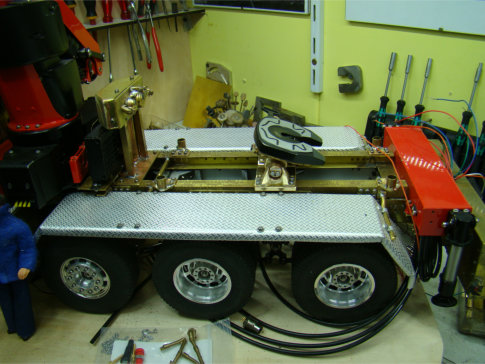

...en op de truck gemonteerd...
....en van een andere hoek...

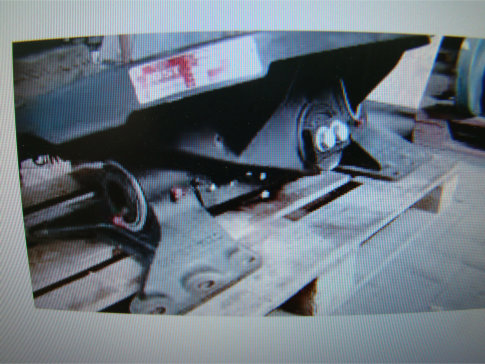

...en hij zit wat hoog, maar dat zie je in het echt ook wel, zie deze foto....
