Bouw Cat CT660 truck met Nooteboom euro pendel-x interdolly 3-smalbed-6 dieplader

Discussie in 'Bouwverslagen Trucks en Bouwmachines' gestart door Catwoman, 13 okt 2015.

  1. VOLVO FH 16 750

    VOLVO FH 16 750 In Memoriam Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    10.893
    Locatie:
    Haren (Ems) Deutschland
    Hallo Charlotte,

    Jij gaat als de Brandweer zeg, door met meerdere modellen te gelijk aan het bouwen.

    Veel succes met de bouw van de Nooteboom smalbed 6 bij 3 dieplader.
    DUIM OMHOOG 1.jpg


    De 8 bouts velgen die je gaat maken is ongeveer het zelfde model velgen, die ik heb gemaakt voor mijn Goldhofer 5 bij 3 smalbed dieplader, volgens jou foto van het groene 5 assige achterdek.

    Dit wordt een hele dikke dieplader, TOP !

    Smiley  2 Dikke duimen - TOP  KLEIN.jpg

    Bouw je de dieplader helemaal van messing ?

  2. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.511
    Locatie:
    Nijmegen
    Bedankt Leon en Pieter en alle leuk aanklikkers.:thumbsup::thumbsup::thumbsup:

    Lijkt idd een beetje op jouw velgen, alleen de naaf-doppen worden bij mij van Saf,zoals bij het origineel.
    Ik denk dat het een combinatie wordt van messing, staal en alumnium,maar dat zie ik wel tijdens het bouwen, waar welk materiaal het beste is.

    Groetjes, Charlotte.:bye:

  3. VOLVO FH 16 750

    VOLVO FH 16 750 In Memoriam Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    10.893
    Locatie:
    Haren (Ems) Deutschland
    Hallo Charlotte,

    Bedankt voor je antwoord.

    Onder de Goldhofer 1:1 diepladers zitten BPW assen en BPW wielnaafdoppen.
    Zo heeft ieder merk componenten/onderdelen van toeleveringsbedrijven, ik jou geval SAF assen en SAF wielnaafdoppen.

    Ik ben heel benieuwd naar de bouw van de Nooteboom Smalbed 6 bij 3 dieplader.
    Ik blijf dit topic op de voet volgen.

    Hoelang verwacht jij dat de bouw van de Nooteboom smalbed dieplader gaat duren ?

    Catwoman vindt dit leuk.
  4. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.511
    Locatie:
    Nijmegen
    Hallo Pieter,
    Dankjewel voor je berichtje.:thumbsup:
    Geen idee hoe lang de bouw gaat duren, zoals eerder aangegeven,loopt het Mercedes SK project ernaast, dus wordt wisselen af en toe.
    Schat zeker een jaar of twee bezig te zijn,we zien het wel, het is tenslotte geen aangenomen werk.;)

    Groetjes, Charlotte.:bye:

    VOLVO FH 16 750 vindt dit leuk.
  5. VOLVO FH 16 750

    VOLVO FH 16 750 In Memoriam Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    10.893
    Locatie:
    Haren (Ems) Deutschland
    Hallo Charlotte,

    Ooo, dat is best snel hoor, 2 jaar.

    Ik ben al sinds 4 november 2018 bezig met de Goldhofer smalbed dieplader en deze is nog lang niet klaar, nog wel één tot anderhalf jaar bezig.

    Ik ga nu On Road en ben voorlopig even afwezig.

    Catwoman vindt dit leuk.
  6. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.511
    Locatie:
    Nijmegen
    Hallo Luitjes,
    ...wat nieuws in dit draadje...
    ..eindelijk wat tijd om de eerste velg te maken, en daarmee kijken of mijn gemaakte tekening klopt...
    ...ik zal later foto's van het maak proces stap voor stap toevoegen, doel was nu om een kant en klare velg geproduceerd te krijgen...
    ...net zoals Pieter, maak ik de velg en de naaf uit 1 stuk....

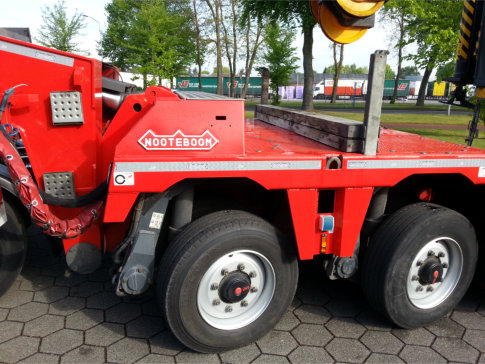

    ...hierboven zie je de echte velgen bij een interdolly,deze ga ik maken, en niet de eerder geplaatste velg...

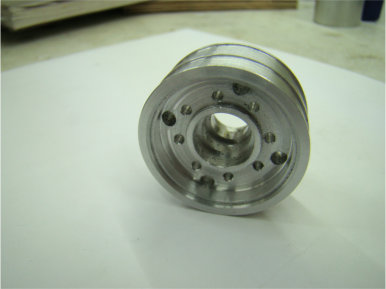

    ...hier de velg van de voorzijde gezien,met 4 ventilatie gaten en 8 gaatjes voor de bevestigingsboutjes...
    ...hier de achterzijde van de velg...
    ...en het "loopvlak" waar de band op komt....
    ...hier zie je de velg met de band, de boutjes en een ring die aan de achterzijde bevestigd wordt met loktite en zo de rem trommel vormt...
    ...hier zie je de ring/remtrommel geplaatst...

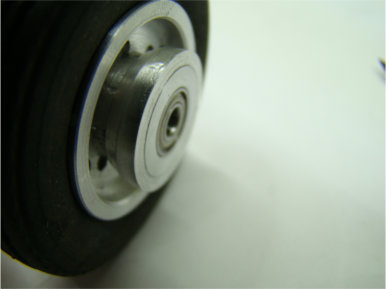

    ...ook het lager zie je hier zitten...
    ...aan de voorzijde zie je het tweede lager zitten...

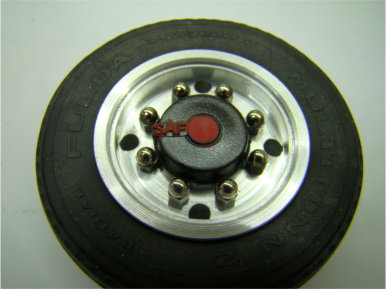

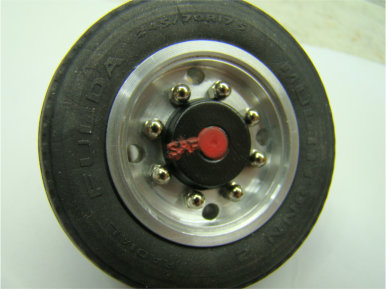

    ...hier zie je de naafdop en de boutjes geplaatst..
    ..boutjes worden met loctite gelijmd in de gaatjes...
    ...en nog een voor aanzicht...
    ...hier zie je alle banden, 38 in totaal, dus nog 37 velgen moeten er nog gemaakt worden ....:eek:o_O:rolleyes:;)

    groetjes, Charlotte.:bye:

    Vonk, ozy, Roelof_l en 11 anderen vinden dit leuk.
  7. Leon1965

    Leon1965

    Lid geworden:
    21 jul 2019
    Berichten:
    1.917
    Locatie:
    Utrecht
    Magnifique !!!...nog 37 velgen, daar ben je wel eventjes zoet mee...Succes !!!

    VOLVO FH 16 750 vindt dit leuk.
  8. VOLVO FH 16 750

    VOLVO FH 16 750 In Memoriam Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    10.893
    Locatie:
    Haren (Ems) Deutschland
    Hallo Charlotte,

    Het begin is er !
    De velg ziet er netjes uit, top ! DUIM OMHOOG KLEIN.jpg

    Tja, de velgen maken is een hele klus, ik weet er alles van.
    En ja alles in 38 en 19 voud maken.

    Ik hoefde alles maar in 32 en 16 voud te maken SMILEY KNIPOOG - kopie (2).jpg

  9. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.511
    Locatie:
    Nijmegen
    Dankjewel Leon,:thumbsup:
    Dankjewel Pieter,:thumbsup:
    Dankjewel allemaal voor de "leukjes " ,:thumbsup:
    Tja, dat krijgen we ervan als je iets "exotisch" bouwdt,;):rofl:

    Groetjes, Charlotte.:bye:

  10. VOLVO FH 16 750

    VOLVO FH 16 750 In Memoriam Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    10.893
    Locatie:
    Haren (Ems) Deutschland
    Hmmm, exotisch ? :(

    Ik wist niet dat een dieplader exotisch was, volgens mij is het meer een "werkpaard" :worship: :worship:

  11. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.511
    Locatie:
    Nijmegen
    Ha Pieter, exotisch in de vorm van, niet veel voorkomend etc.. .;):cool:

    Groetjes, Charlotte.:bye:

    VOLVO FH 16 750 vindt dit leuk.
  12. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    1.204
    Locatie:
    Lobith
    Genieten weer van al dat mooie 'gebouwerij' !

  13. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.511
    Locatie:
    Nijmegen
    Dankjewel Cobalblue,
    ...weer wat verder...

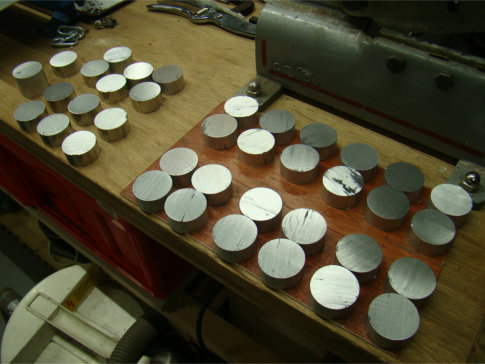

    ...ruwe schijfjes materiaal gezaagd uit staf materiaal...
    ...gereedschappen op een rijtje liggen klaar voor de produktie...

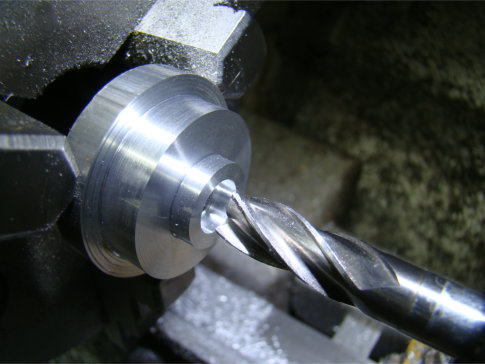

    ...gat eerst gecenterd, daarna voorgeboord met oplopende maten boren,vervolgens gat geruimd met een ruimer op 8 mm...
    ...waarom geruimd ? om de velg aan de buitenzijde te bewerken wordt deze later opgespannen op een doorn waar de velg spelingsvrij op past...

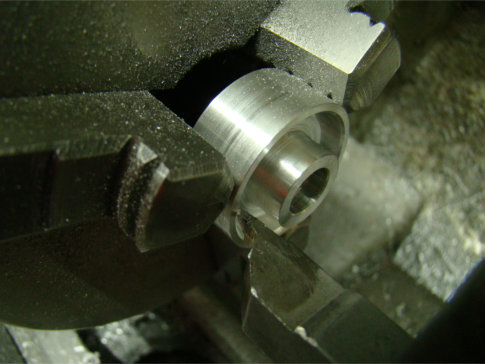

    ....daarna de toekomstige achterzijde van de velg vlak gedraaid....
    ...en het vlak langs-gedraaid aan de maat waar de band op moet komen....
    ...door de digitale uitlezing kun je de ontstane maten van voorgaande bewerkingen als 0-punt gebruiken, en van daaruit verder gaan...
    ....ook voor de serie-produktie is dit gemakkelijk, ook bij het uitzetten van de spanning op de digitale uitlezing blijven de maten erin staan...
    ...de naaf gedraaid...

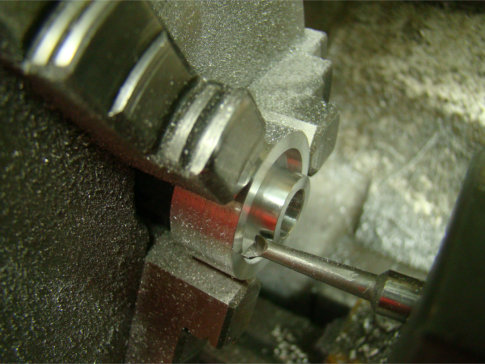

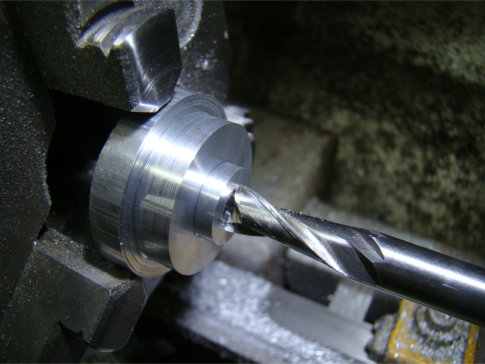

    ...het gat voor de kogellager draaien dmv een 2-snijder frees in de losse kop,die net iets kleiner is als de gewenste maat...
    ...daarna een op maat geslepen 4-snijder gebruikt om het gat voor de kogellager op de juiste maat ( rond 10 ) te draaien....
    ....en dan is de achterzijde zover voorbewerkt, het uitdraaien van de binnenzijde komt later....
    ...de scherpe kantjes breken...
    ....en na een dagje werk zijn ze allemaal aan de achterkant bewerkt...:rolleyes::cool:

    Groetjes, Charlotte.:bye:

  14. Leon1965

    Leon1965

    Lid geworden:
    21 jul 2019
    Berichten:
    1.917
    Locatie:
    Utrecht
    prachtig serie werk !!!! keep up the good spirit:goal

  15. VOLVO FH 16 750

    VOLVO FH 16 750 In Memoriam Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    10.893
    Locatie:
    Haren (Ems) Deutschland
    allo Charlotte,

    Zo, je gaat als de Brandweer, alle velgen in één dag voorbewerkt. (37 stuks)
    Smiley  2 Dikke duimen - TOP  KLEIN.jpg

  16. Leo Broers

    Leo Broers Vriend van modelbouwforum.nl

    Lid geworden:
    17 dec 2017
    Berichten:
    409
    Locatie:
    Westwoud
    Ziet er goed uit Charlotte, je hebt alle productie stappen goed uitgedacht dat is wel weer het leuke van veel gelijkwaardige onderdelen maken.
    Ik heb zelf ook een digitale uitlezing op mijn draaibank en dat is wel een heel groot voordeel bij dit werk
    Succes met je wielen." Keep Them rolling"
    groet Leo.

    VOLVO FH 16 750 vindt dit leuk.
  17. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.511
    Locatie:
    Nijmegen
    Nog dank Allemaal voor jullie reacties,:thumbsup::thumbsup::thumbsup:

    Groetjes, Charlotte.:bye:

    VOLVO FH 16 750 vindt dit leuk.
  18. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.511
    Locatie:
    Nijmegen
    Hallo Luitjes,
    ...weer een stapje verder....
    ...het uitdraaien van de achterzijde van de velg...
    ...de achterzijde van de velgen uitdraaien met een op maat geslepen steek-beitel van een tool-bit (gehard staal )...
    ...daarna met een binnen-draai beitel de velg rand verder op maat gemaakt...
    ...met een op maat geslepen steek-beitel de schuine rand aan de velg gedraaid...

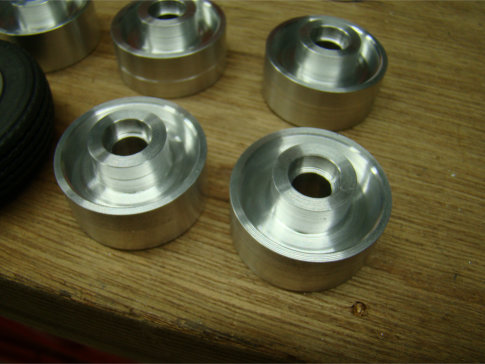

    ...en dan is dit het resultaat...
    ...de eerste 13 gereed aan de achterzijde, nog 24 te gaan...
    ...en nog een close-upje...

    Groetjes,Charlotte.:bye:

    Alex Kooijman, ozy, bvdh en 10 anderen vinden dit leuk.
  19. VOLVO FH 16 750

    VOLVO FH 16 750 In Memoriam Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    10.893
    Locatie:
    Haren (Ems) Deutschland
    Hallo Charlotte,

    De velgen zien er netjes uit.
    SMILEY APPLAUS KLEIN.gif

  20. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.511
    Locatie:
    Nijmegen
    Dankjewel Pieter,:thumbsup:
    Dankjewel Allemaal voor de " leukjes ".:thumbsup:

    Groetjes, Charlotte.:bye:

    VOLVO FH 16 750 vindt dit leuk.
