Bouw Scuderi 4-takt motor
- Topicstarter JeroenDorr
- Startdatum
Ik kom voor de gezelligheid, de koffie met een koek en om heel veel met mede bouwers te babbelen.
Ik hoop jou daar uiteraard ook te ontmoeten, kunnen we nog even over zilver solderen lullen !!!
Groetjes, Ruud.
Gisteravond zouden we op bezoek gaan bij onze nieuwe buren. Maar ik voelde me niet helemaal lekker, dus voor de zekerheid toch maar even een smelttest. Al binnen 90 seconden positief. Vandaag bij de GGD langs voor een officiële test. Maar ik zit dus minstens 5 dagen in quarantaine.
Afgelopen vrijdag ben ik met een vriend op en neer naar Birmingham geweest. Naar de Practical Car & restoration show geweest.
https://www.necrestorationshow.com
Een van de leukste klassieker shows! Iedereen is aan het sleutelen en er zijn voornamelijk te betalen en normale oude auto’s/klassiekers. Dus geen Ferrari’s of Bugatti’s van vele miljoenen. Dit was voor ons de vierde of de vijfde keer. Ideaal, met de KLM, het beursgebouw is op 15 minuten loopafstand van het vliegveld. Op vrijdag werden vrijwel alle COVID regelingen in de UK al losgelaten. Maar om s’avond terug te mogen in Nederland had je je QR code nodig (uiteraard), maar ook een PCR test. Dus die hebben we donderdagochtend gehaald. Die was nog negatief.
Ik denk dat ik het op de beurs heb opgelopen. Veel mensen, niemand meer een masker. Voorlopig valt het mee, voel verkouden en een beetje moe. Mijn vriend heeft (nog?) nergens last van. Heeft al twee keer getest.
Dus maar rustig aan. Dus even niet aan oude auto’s sleutelen, dat vergt altijd nogal wat kracht en 80 keer op een dag onder een auto kruipen en er weer ondervandaal kruipen gaat op mijn leeftijd sowieso niet meer zo vanzelf sprekend.
We zijn ontzettend gelukkig dat we een groot huis hebben en een grote tuin met mijn hobby garage. Dus ik kan me wel vermaken. Beetje onkruid in de tuin aangepakt, wat spulletjes opgeruimd en gesorteerd in mijn garage en weer (eindelijk!) verder met mijn motortje!!

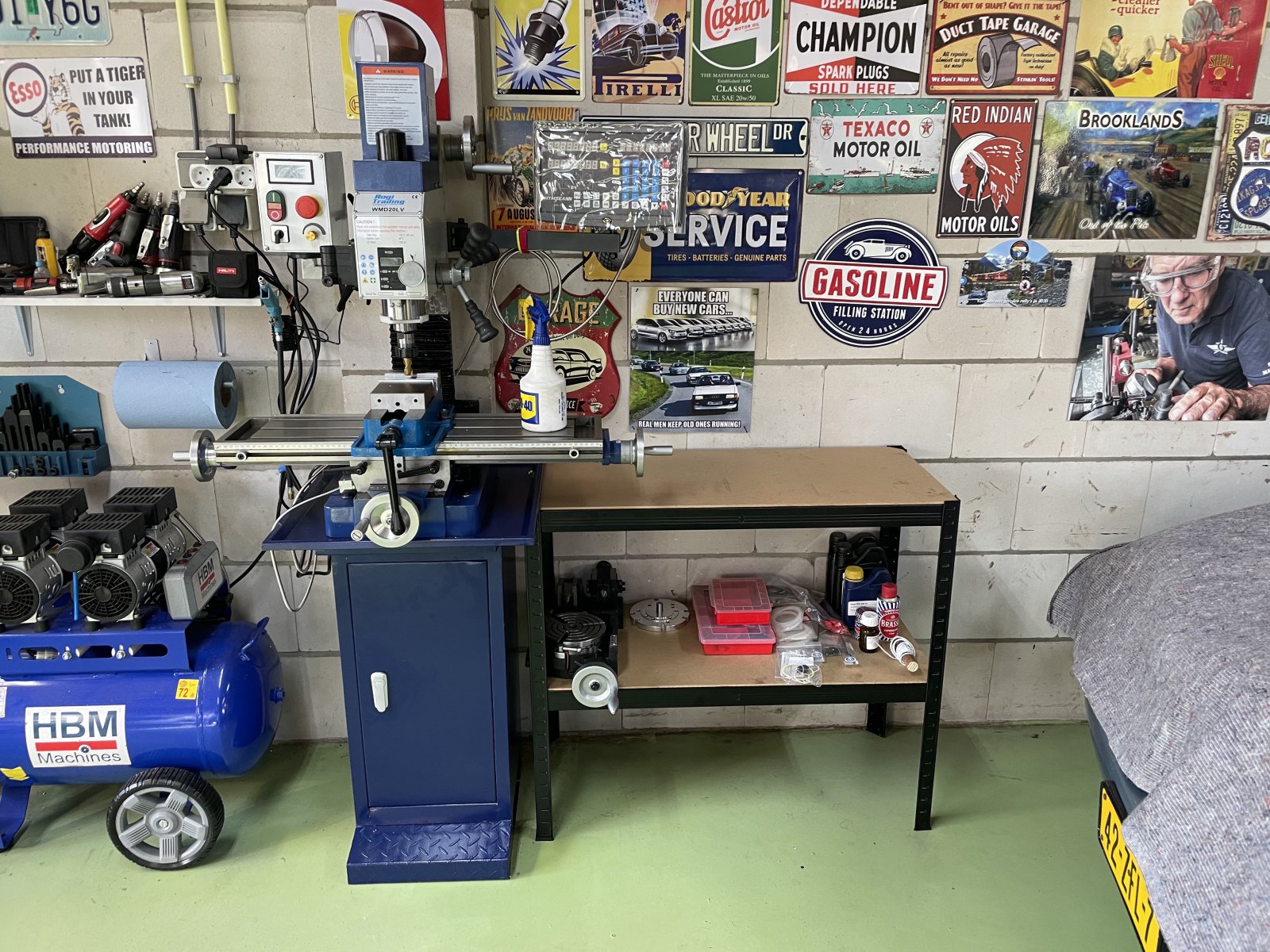

Een paar weken geleden was ik bij HBM. Daar was deze stelling voor Euro 10 afgeprijsd. Gelijk mee genomen. Handig om bij mijn freesmachine erbij te hebben.

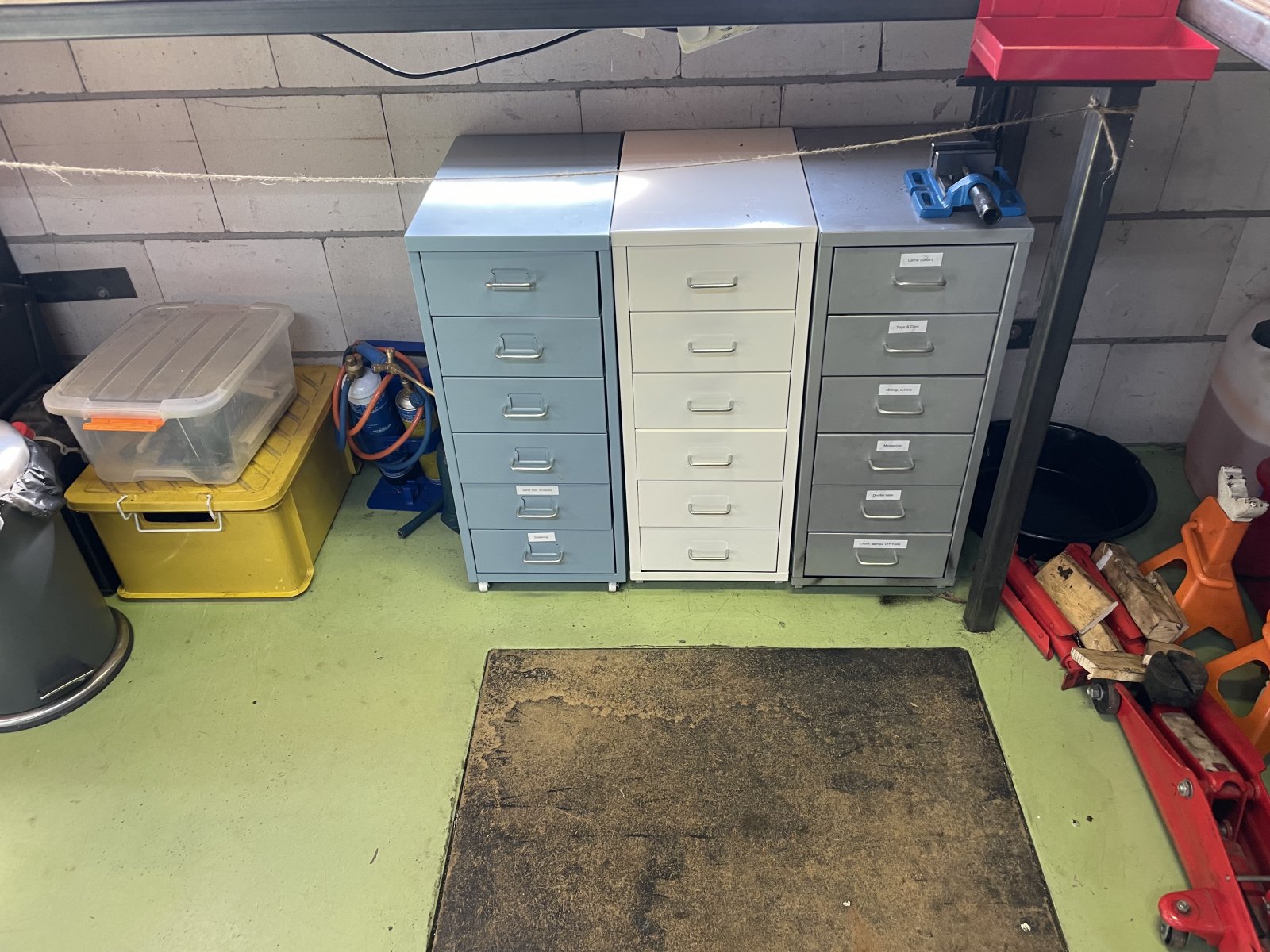

Op marktplaats vorige week nog twee metalen kastjes gekocht. Dezelfde Ikea kast als diegene die een tijdje geleden had gekocht. Maar zo te zien wel van drie generaties, Ze zijn net allemaal iets anders en de laatste is het beste qua constructie. Verder inrichten en spulletje sorteren de komende dagen

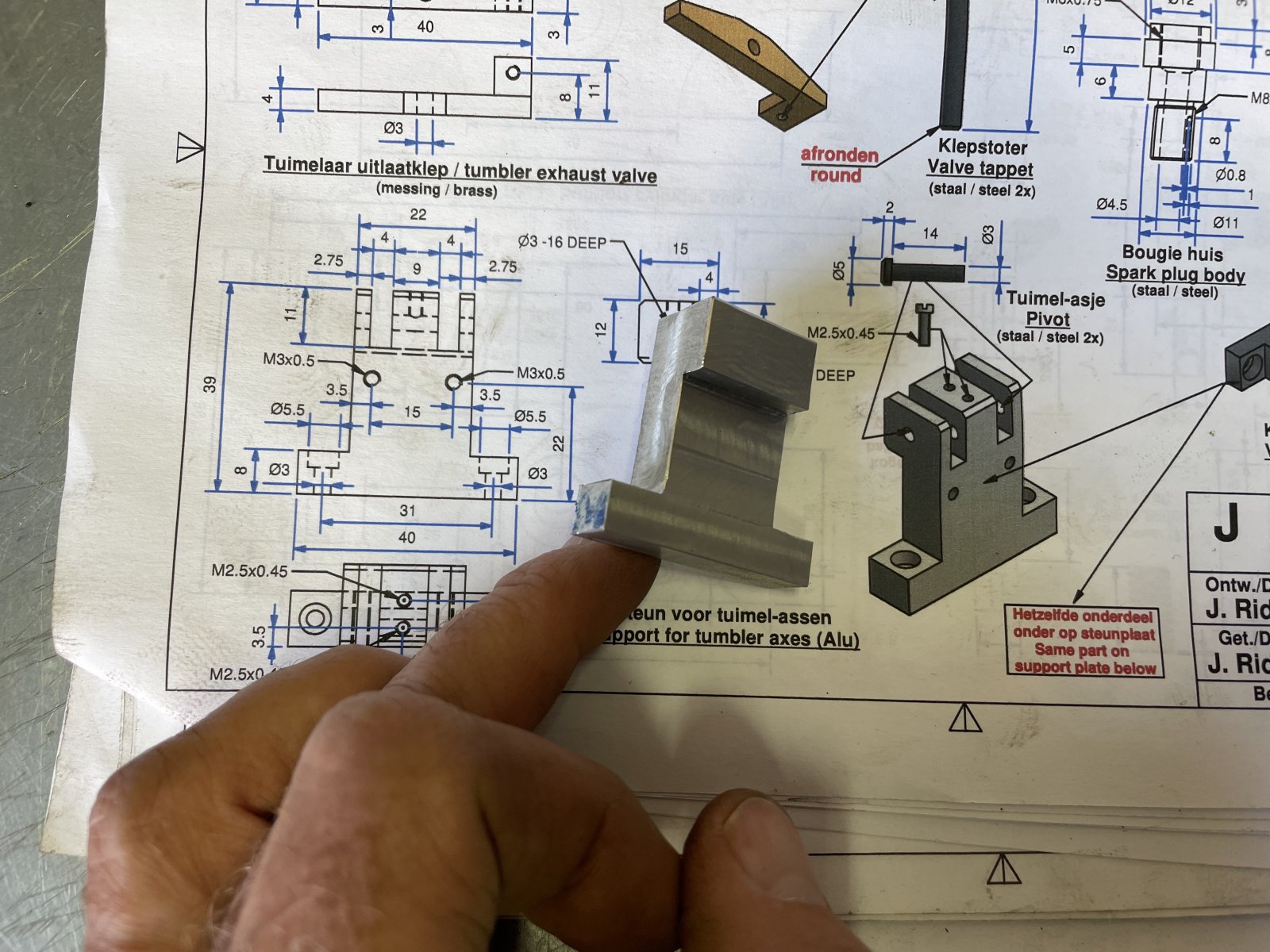

Verder gegaan met het freeswerk aan de steun voor de stoterstangen.
Eenvoudig klusje, recht aan toe. Nu nog even de sleuven erin maken en de diverse gaten/draad.
Afgelopen vrijdag ben ik met een vriend op en neer naar Birmingham geweest. Naar de Practical Car & restoration show geweest.
https://www.necrestorationshow.com
Een van de leukste klassieker shows! Iedereen is aan het sleutelen en er zijn voornamelijk te betalen en normale oude auto’s/klassiekers. Dus geen Ferrari’s of Bugatti’s van vele miljoenen. Dit was voor ons de vierde of de vijfde keer. Ideaal, met de KLM, het beursgebouw is op 15 minuten loopafstand van het vliegveld. Op vrijdag werden vrijwel alle COVID regelingen in de UK al losgelaten. Maar om s’avond terug te mogen in Nederland had je je QR code nodig (uiteraard), maar ook een PCR test. Dus die hebben we donderdagochtend gehaald. Die was nog negatief.
Ik denk dat ik het op de beurs heb opgelopen. Veel mensen, niemand meer een masker. Voorlopig valt het mee, voel verkouden en een beetje moe. Mijn vriend heeft (nog?) nergens last van. Heeft al twee keer getest.
Dus maar rustig aan. Dus even niet aan oude auto’s sleutelen, dat vergt altijd nogal wat kracht en 80 keer op een dag onder een auto kruipen en er weer ondervandaal kruipen gaat op mijn leeftijd sowieso niet meer zo vanzelf sprekend.
We zijn ontzettend gelukkig dat we een groot huis hebben en een grote tuin met mijn hobby garage. Dus ik kan me wel vermaken. Beetje onkruid in de tuin aangepakt, wat spulletjes opgeruimd en gesorteerd in mijn garage en weer (eindelijk!) verder met mijn motortje!!
Een paar weken geleden was ik bij HBM. Daar was deze stelling voor Euro 10 afgeprijsd. Gelijk mee genomen. Handig om bij mijn freesmachine erbij te hebben.
Op marktplaats vorige week nog twee metalen kastjes gekocht. Dezelfde Ikea kast als diegene die een tijdje geleden had gekocht. Maar zo te zien wel van drie generaties, Ze zijn net allemaal iets anders en de laatste is het beste qua constructie. Verder inrichten en spulletje sorteren de komende dagen

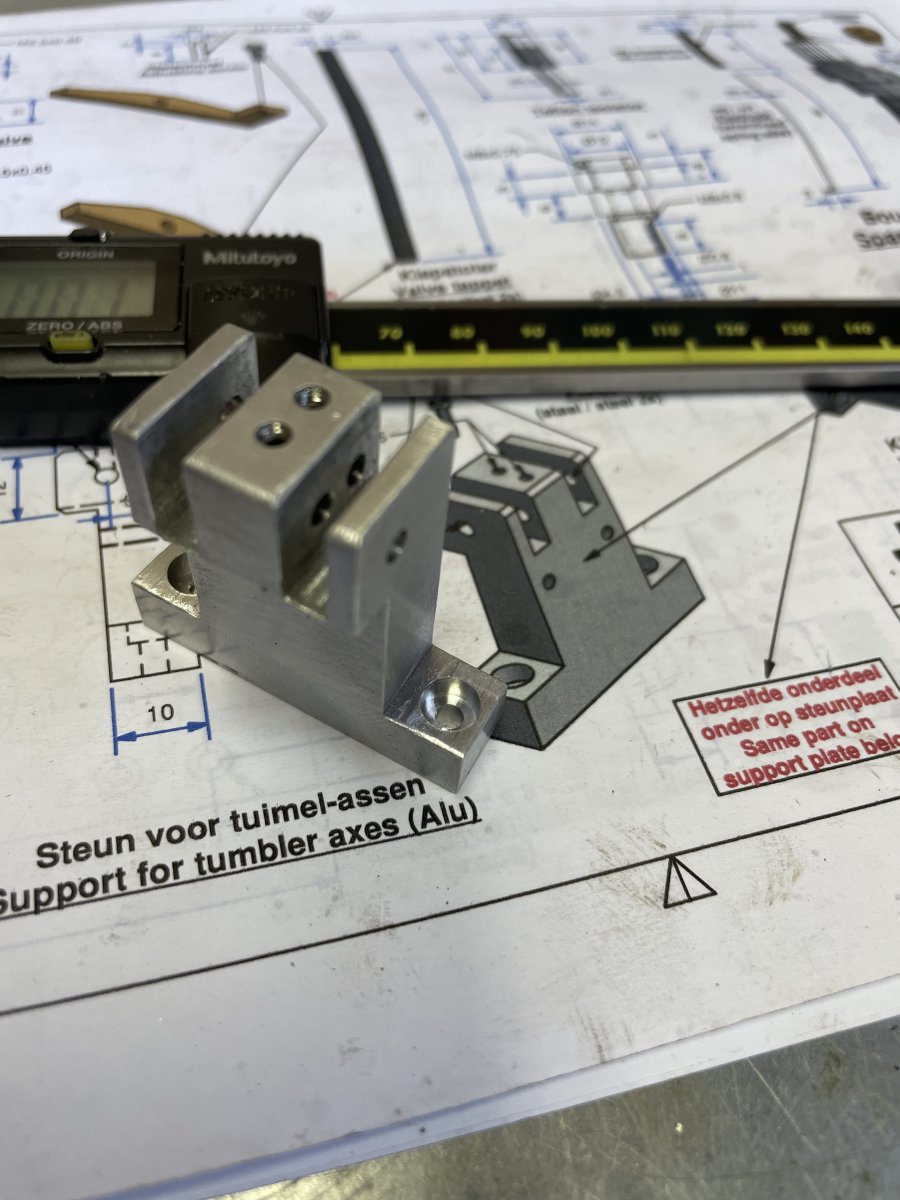

Verder gegaan met het freeswerk aan de steun voor de stoterstangen.
Eenvoudig klusje, recht aan toe. Nu nog even de sleuven erin maken en de diverse gaten/draad.

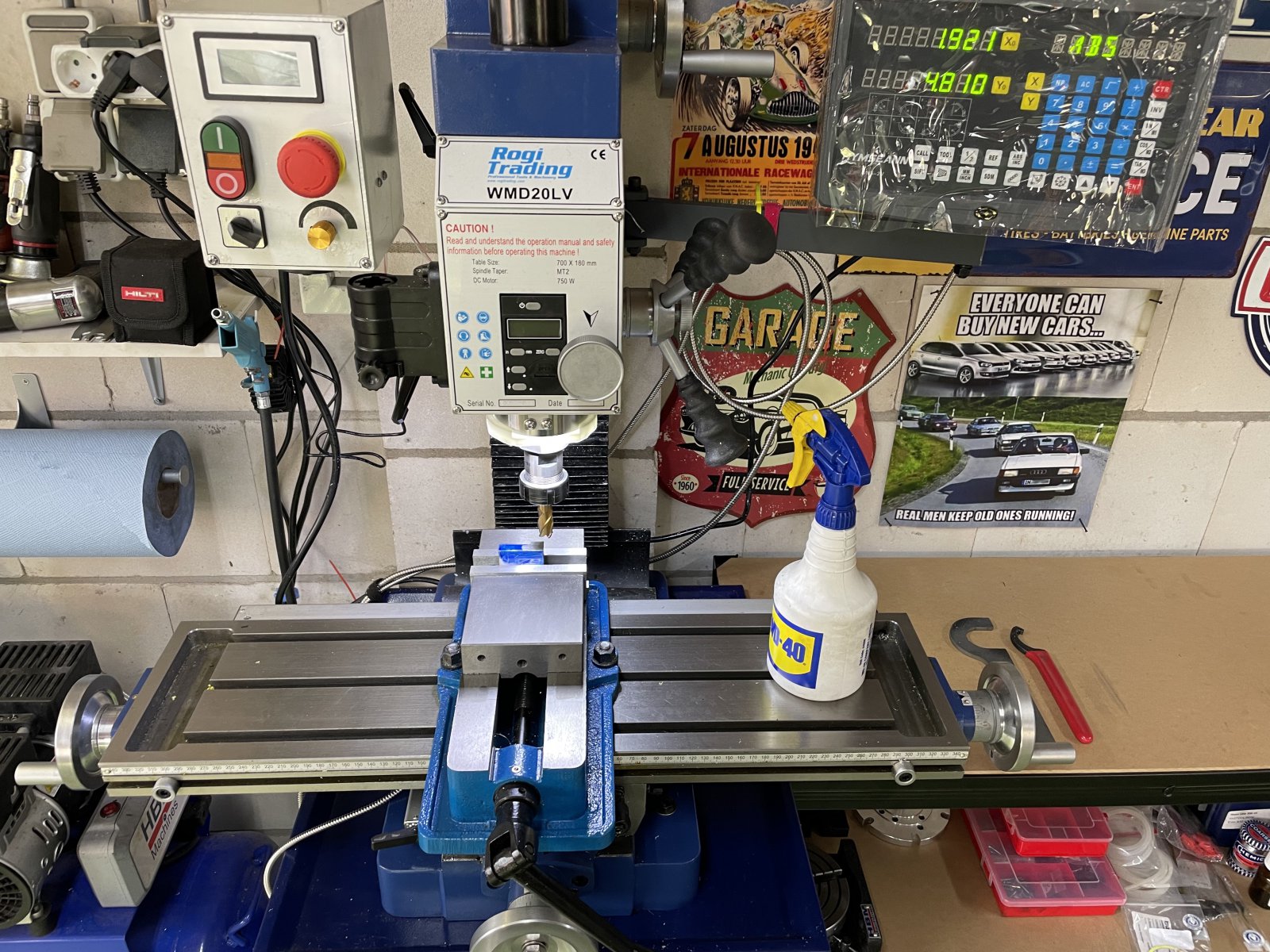

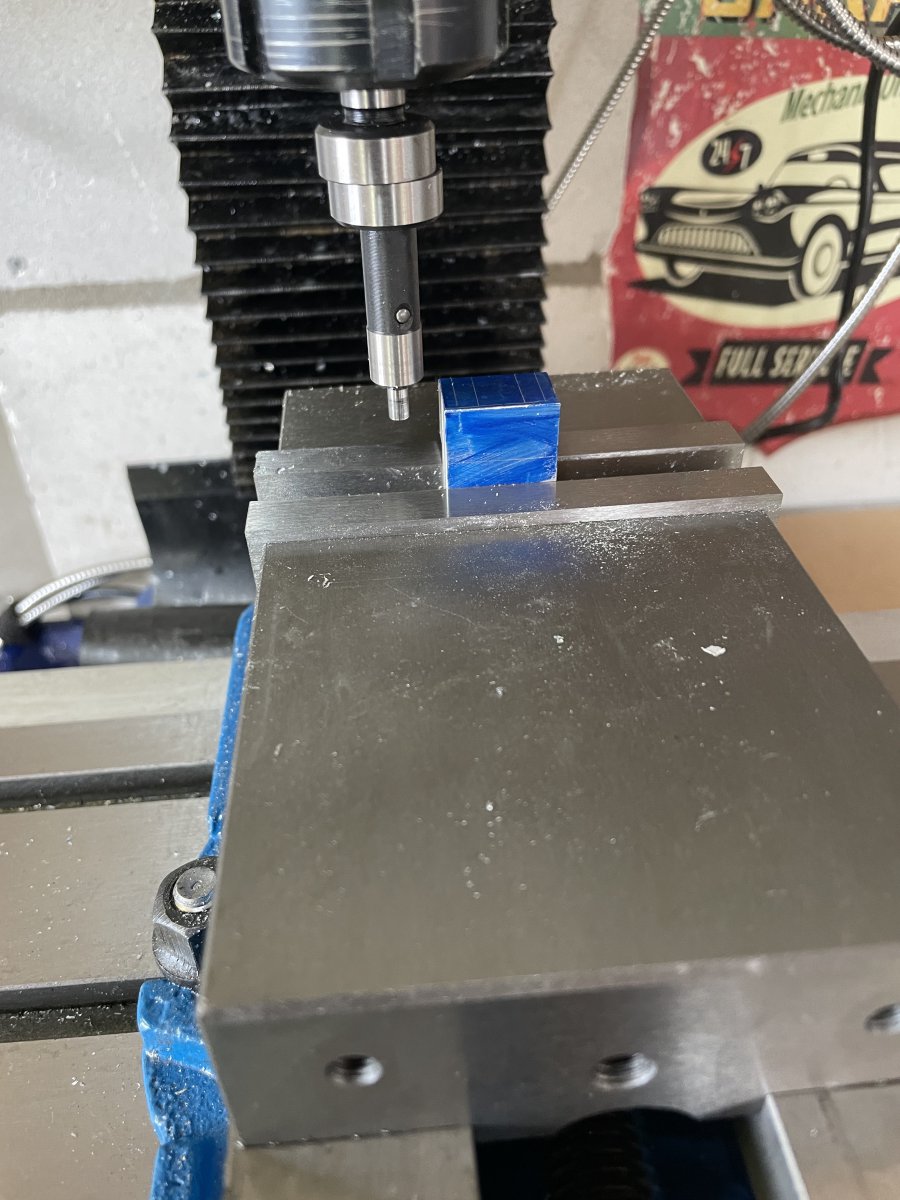

Ik weet dat het allemaal anders en simpeler kan, maar ik moet zeggen dat ik ontzettend veel plezier beleef aan mijn DRO. Een keer positie vastleggen met de kantentaster en frezen en boren maar!

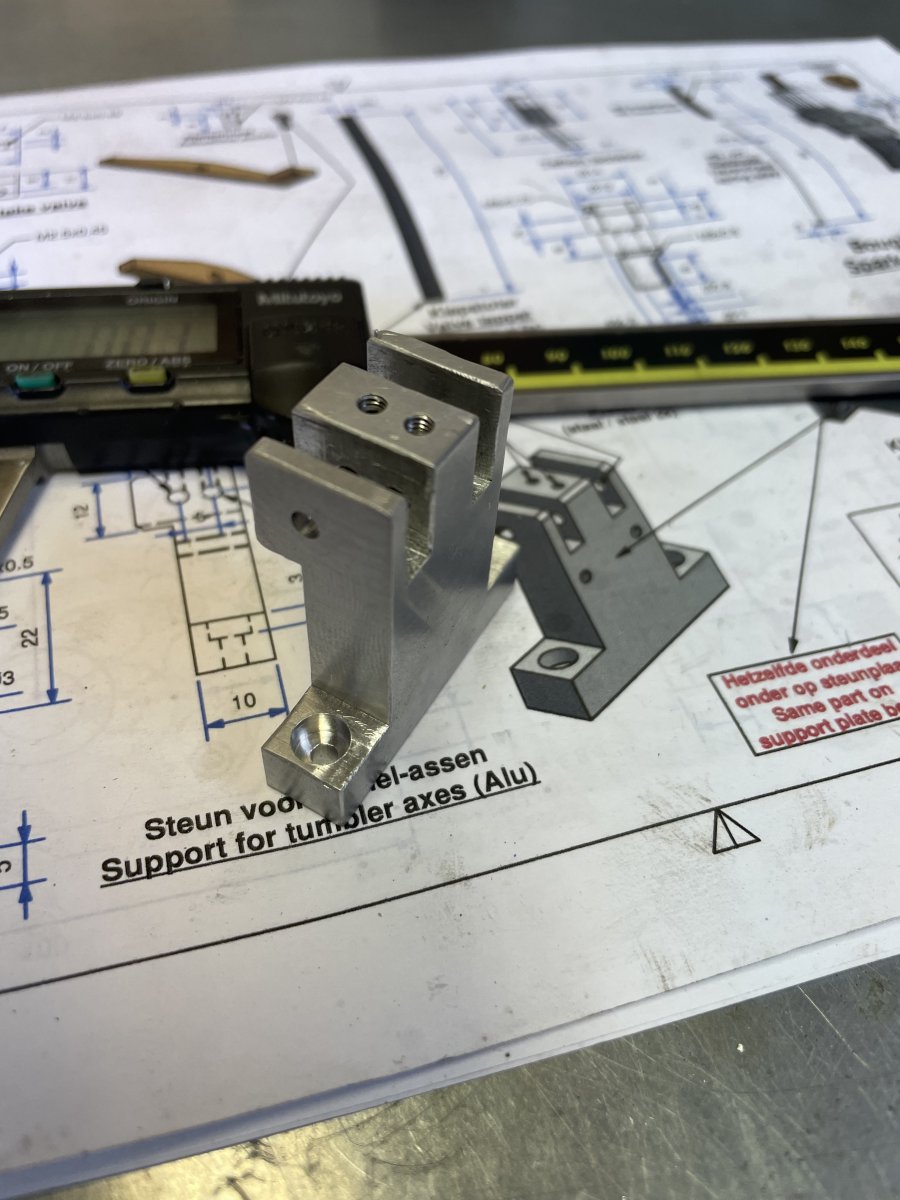

Steuntje is helemaal af op twee laatste gaatjes na. Die boor ik pas als ik het onderdeeltje wat daar op gaat ook klaar heb.
Jeroen
Steuntje is helemaal af op twee laatste gaatjes na. Die boor ik pas als ik het onderdeeltje wat daar op gaat ook klaar heb.
Jeroen
Simpeler is niet altijd even nauwkeurig, ik doe dit op dezelfde manier.
Je hebt niet voor niets geïnvesteerd in je hobby.
Mooi gemaakt !!!
Groet, Ruud.

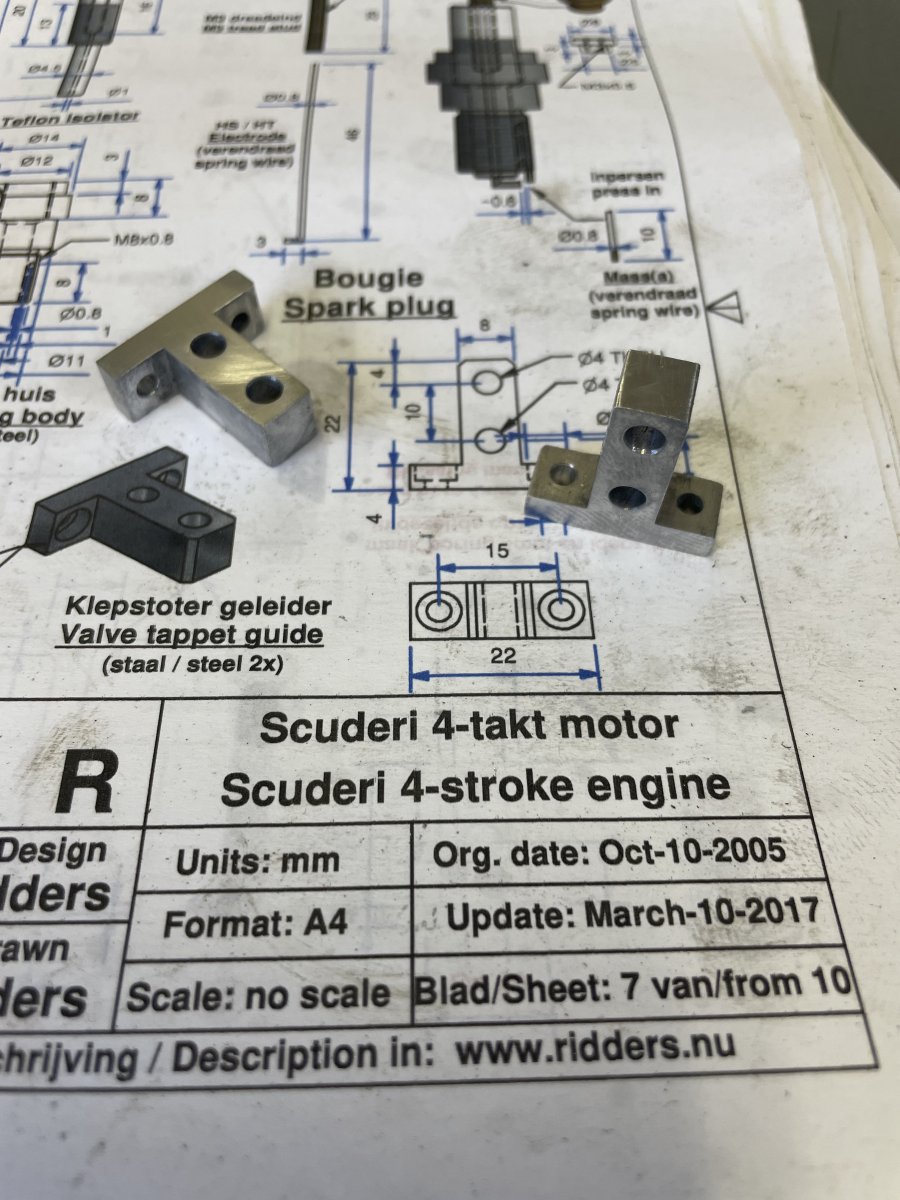

Vandaag twee stuks klepstoter geleiders geproduceerd.
Ik had in eerst instantie, beide stukjes materiaal op elkaar gelijmd om alles in een keer perfect op dezelfde maat te maken. Ik heb daar een superlijm voor gebruik die ik succesvol voor allerlei toepassingen al heb gebruikt. Alumumunium op aluminium toch niet. Nog een keer alles heel goed schoongemaakt, maar ook dat bleef niet lang zitten. Maar goed, mijn onderdeeltjes zijn weer klaar. Behalve het verzinken van de bootgaten in het voetje. Ik heb niet de juiste maat frees (5,5mm), dat komt wel weer een keertje. (Staat al op het lijstje voor HBM)
Jeroen
Ik had in eerst instantie, beide stukjes materiaal op elkaar gelijmd om alles in een keer perfect op dezelfde maat te maken. Ik heb daar een superlijm voor gebruik die ik succesvol voor allerlei toepassingen al heb gebruikt. Alumumunium op aluminium toch niet. Nog een keer alles heel goed schoongemaakt, maar ook dat bleef niet lang zitten. Maar goed, mijn onderdeeltjes zijn weer klaar. Behalve het verzinken van de bootgaten in het voetje. Ik heb niet de juiste maat frees (5,5mm), dat komt wel weer een keertje. (Staat al op het lijstje voor HBM)
Jeroen
Jan Walpot
verslagschrijvers
Het ziet er netjes uit Jeroen.
Groet, Jan.
Groet, Jan.
Jeroen je kunt voor het verzinken van de gaten ook een normale HSS staalboor verslijpen onder 90 graden.
Rustig toerental en diepte bepalen.
Diameter is niet erg van belang, wel groot genoeg natuurlijk.
succes
Rustig toerental en diepte bepalen.
Diameter is niet erg van belang, wel groot genoeg natuurlijk.
succes
Verzinken met een vlakke bodem.
Jeroen jij hebt toch een verzinkset voor inbusbouten?
"Inbus Verzinkfrezenset"
Zit daar geen 5,5 mm bij?
Anders inderdaad een boortje 5,5 mm omslijpen.
Of toch een freesje van 5,5 mm kopen?
Veel modelbouwplezier,
Willum
Jeroen jij hebt toch een verzinkset voor inbusbouten?
"Inbus Verzinkfrezenset"
Zit daar geen 5,5 mm bij?
Anders inderdaad een boortje 5,5 mm omslijpen.
Of toch een freesje van 5,5 mm kopen?
Veel modelbouwplezier,
Willum
Bedankt. Ik had zo’n Inbus verzinkset, maar die heb ik teruggebracht omdat de maatvoering erg onhandig was. Ik heb slechts een los Inbusverzinkboortje wat ik bij de bouw van Debbie heb gebruikt. Bij dit motortje is alles net iets kleiner.
Ik ga eens kijken of het lukt met een boortje recht slijpen, 5,5mm frezen zijn ook niet dik gezaaid. (in ieder geval niet zo standaard op de plank bij HBM).
Jeroen

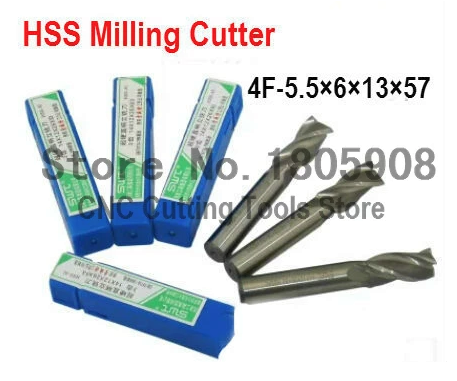

Ik heb ze bij de chinees gezien.
https://nl.aliexpress.com/item/3254...-1;12.7;-1;-1@salePrice;EUR;search-mainSearch
Groet, Ruud.
https://nl.aliexpress.com/item/3254...-1;12.7;-1;-1@salePrice;EUR;search-mainSearch
Groet, Ruud.
Rene, Ruud, Willum,
Weer bedankt voor alle adviezen en suggesties.

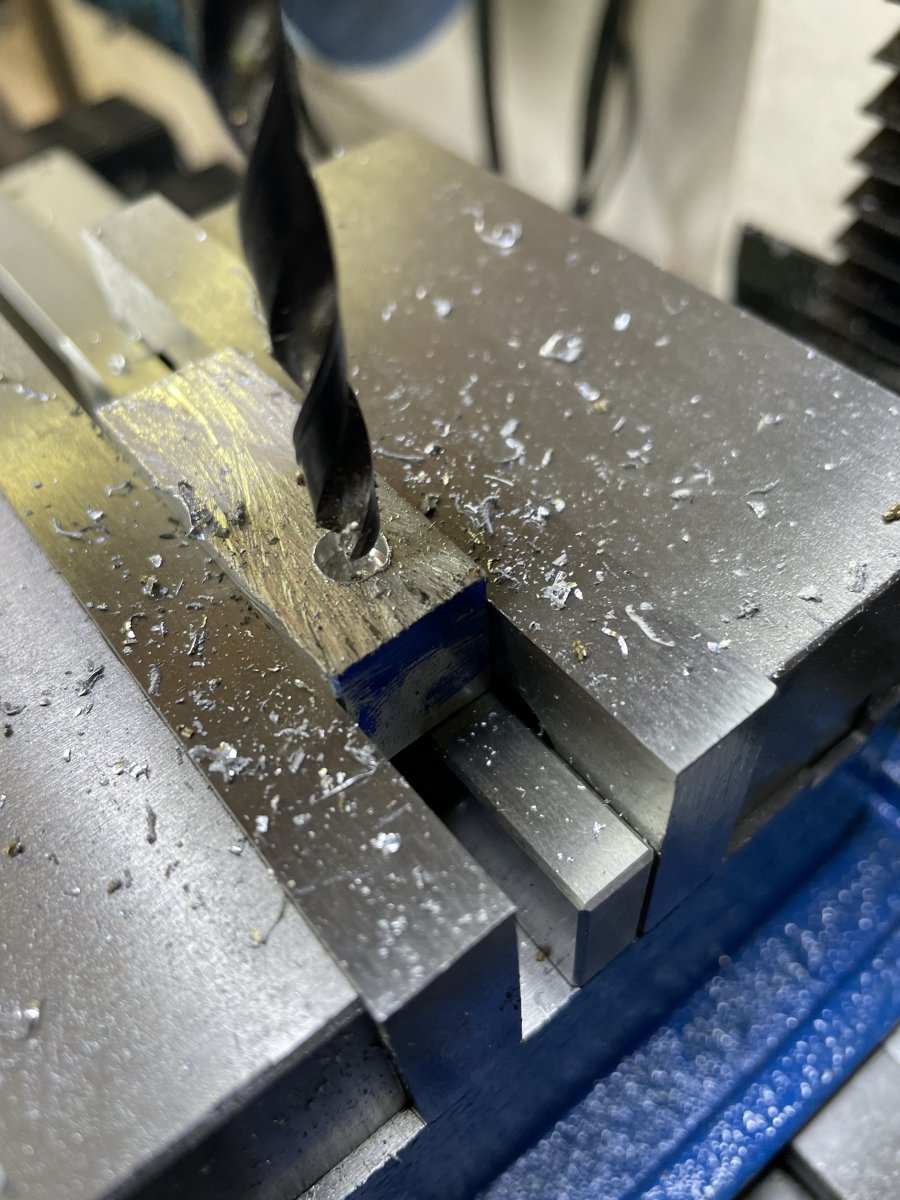

Ik heb nog even een 5,5mm boortje geslepen en wat mee geprobeerd. Gat is dan toch al gauw 5,8mm.

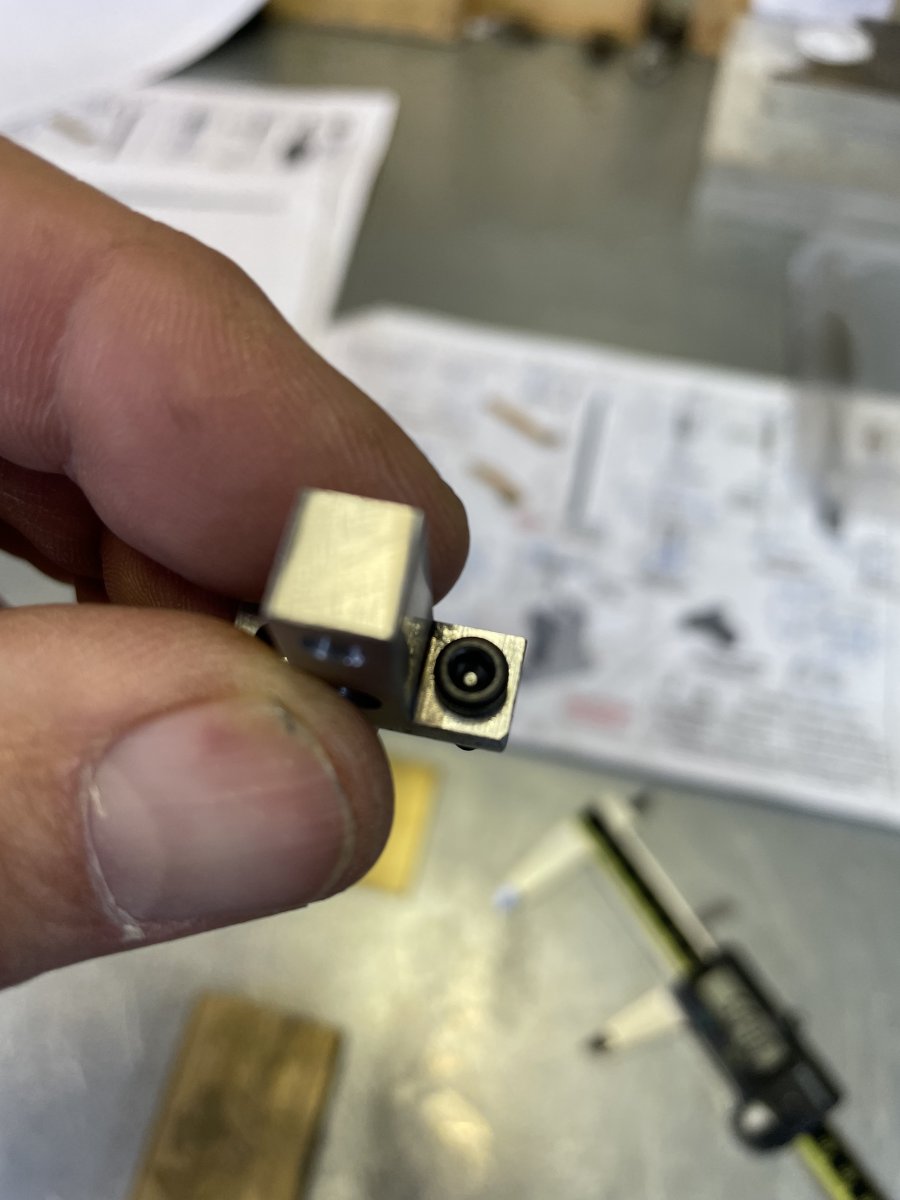

Nog wat dingen geprobeerd om de boor iets beter te geleiden e.d. Probleem is dat vanwege de vorm van het voetje waarin geboord moet worden je altijd een relatieve lange boor moet gebruiken. Een frees zou vermoedelijk wat beter gaan. Maar er is sowieso wel heel weinig vlees. Hier zie je een M3 inbusboutje in het gat. De kop is 5mm.

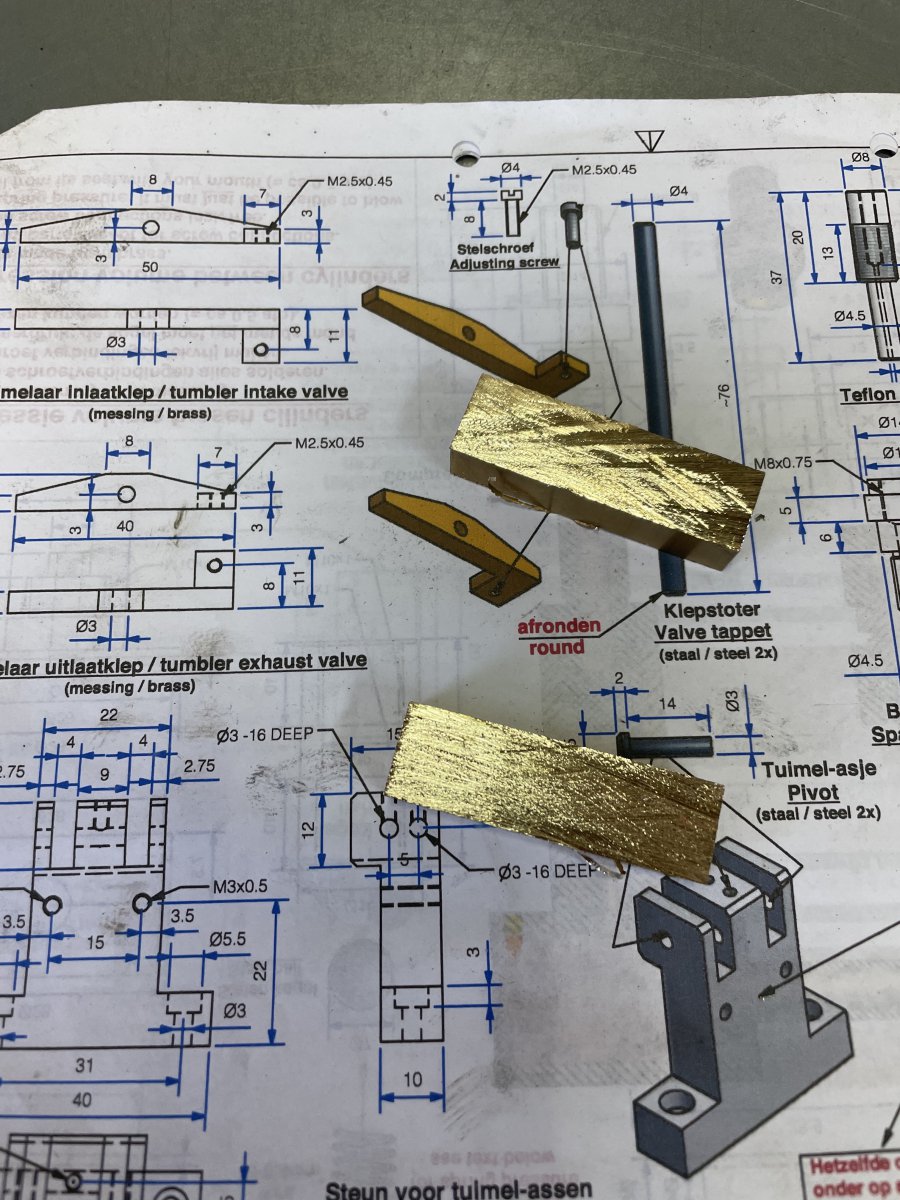

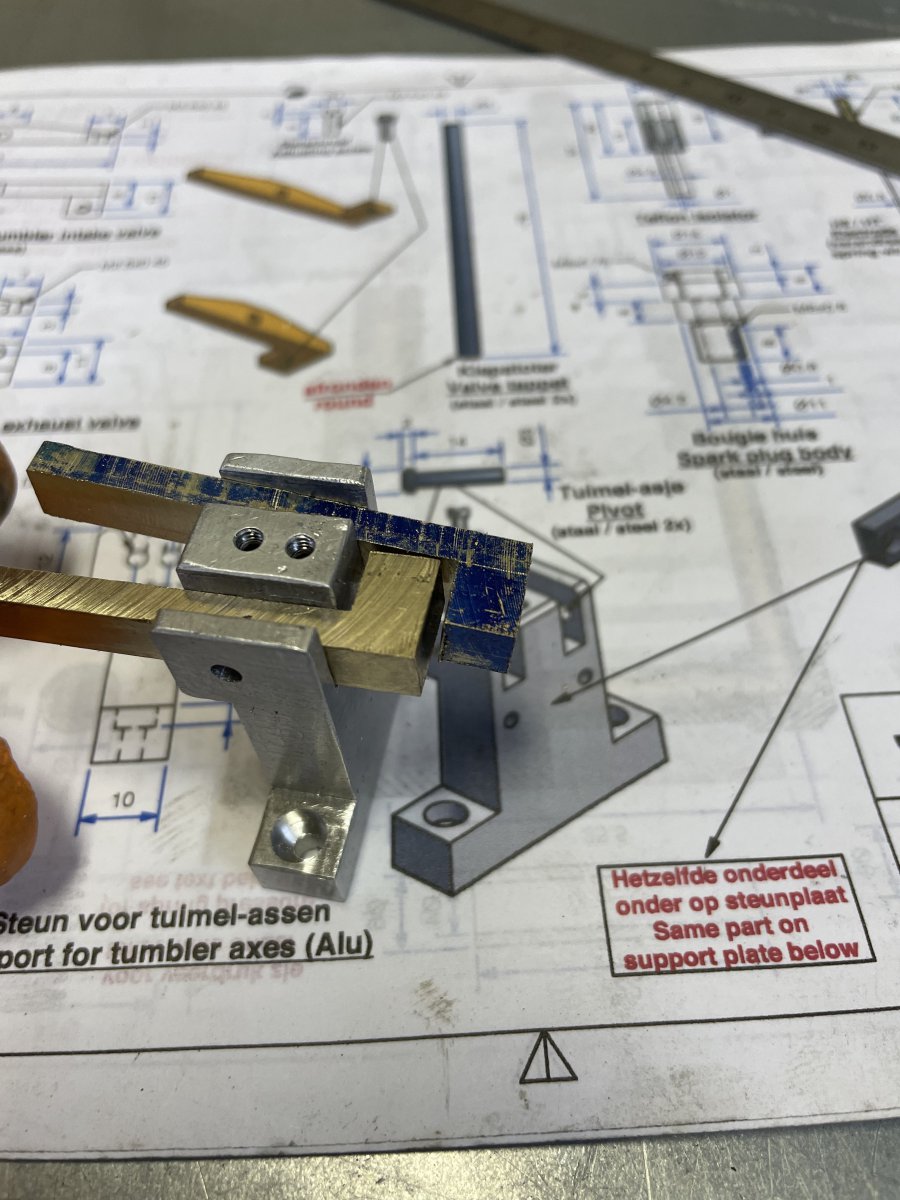

Ik laat het voorlopig lekker zo! Verder gegaan met de volgende onderdeeltjes, de tuimelaars. Met de ijzerzaag twee blokjes op maat gezaagd.

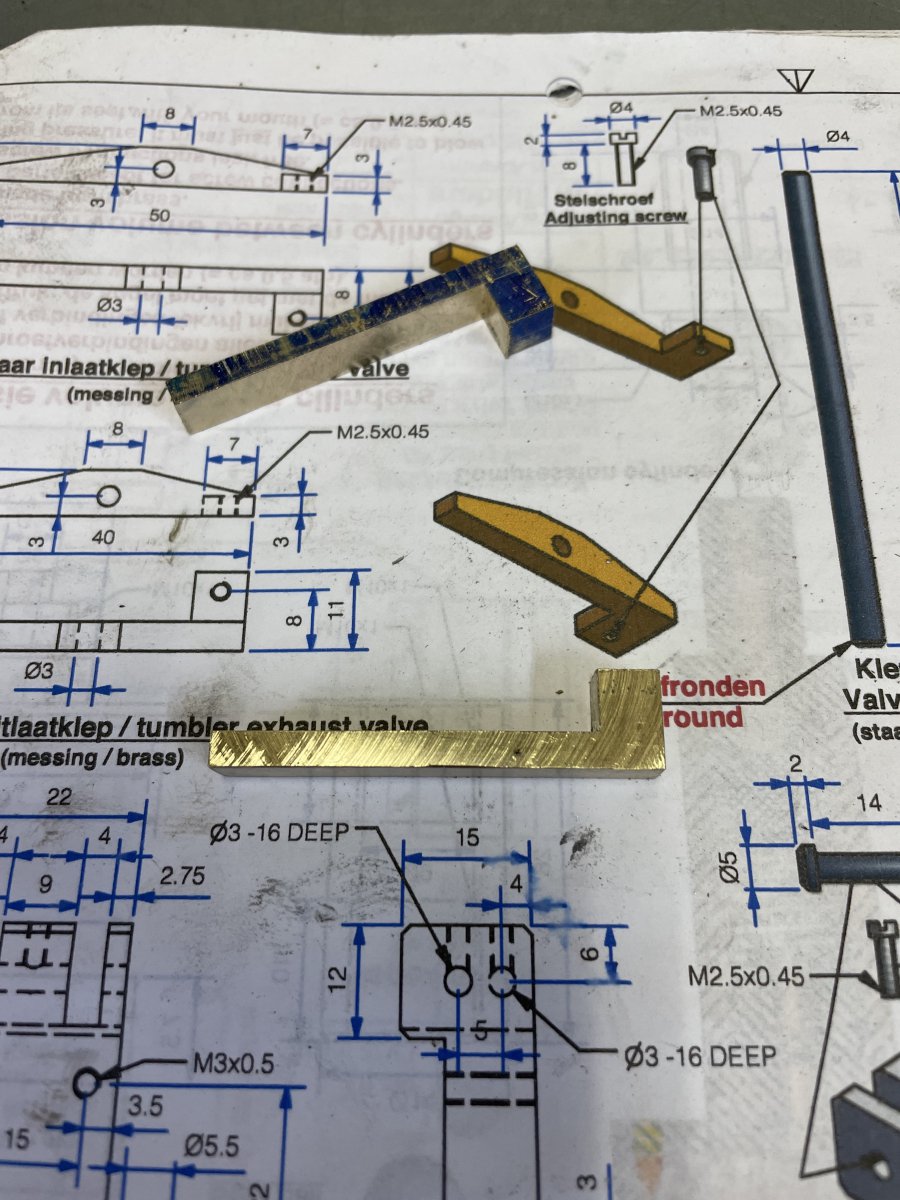

Een paar uurtjes meten en frezen verder:
Er moet nog wel een en ander gebeuren, maar ik kan het wel al een beetje passen en proberen!!
Jeroen
Weer bedankt voor alle adviezen en suggesties.
Ik heb nog even een 5,5mm boortje geslepen en wat mee geprobeerd. Gat is dan toch al gauw 5,8mm.
Nog wat dingen geprobeerd om de boor iets beter te geleiden e.d. Probleem is dat vanwege de vorm van het voetje waarin geboord moet worden je altijd een relatieve lange boor moet gebruiken. Een frees zou vermoedelijk wat beter gaan. Maar er is sowieso wel heel weinig vlees. Hier zie je een M3 inbusboutje in het gat. De kop is 5mm.
Ik laat het voorlopig lekker zo! Verder gegaan met de volgende onderdeeltjes, de tuimelaars. Met de ijzerzaag twee blokjes op maat gezaagd.
Een paar uurtjes meten en frezen verder:
Er moet nog wel een en ander gebeuren, maar ik kan het wel al een beetje passen en proberen!!
Jeroen
Jeroen, waarschijnlijk heb je het boortje uit de hand geslepen (zoals ik ook altijd doe) Mogelijk zijn de 2 snijvlakken dan niet geheel gelijk en zit de ziel niet in het midden, dit hoeft maar minimaal te zijn om de boor een groter gat te laten maken.
E.e.a. is ook nagenoeg niet goed te doen uit de hand als je erg maatvast wil boren.
Voor het gewone simpele boorwerk natuurlijk geen enkel probleem.
Zelf slijp ik nog boortjes tot 1.1mm met de hand voor in rvs natuurlijk met een loepbril.
succes
groet Rene
Vlakke boden frezen
Als je een volle boor vlakslijpt is deze te lang en daardoor onstabiel.
De buigzame lange boor wil graag weglopen en dat doet ze.
Ik had een ingekorte boor om geslepen.
Deze is stabiel en wil niet echt zwabberen..
Foto w.p. 3-2022

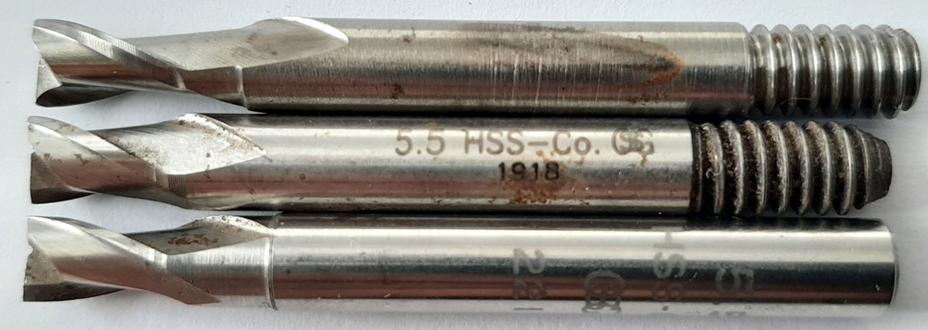

Bovenste is een standaard 5,5mm hss frees.
Middelste is een ingekorte om geslepen HSS boor 5,5mm.
Onderste is een standaard 5,5 HSS boortje.
Jeroen, succes en verder.
Veel modelbouwforum
Willum
Als je een volle boor vlakslijpt is deze te lang en daardoor onstabiel.
De buigzame lange boor wil graag weglopen en dat doet ze.
Ik had een ingekorte boor om geslepen.
Deze is stabiel en wil niet echt zwabberen..
Foto w.p. 3-2022
Bovenste is een standaard 5,5mm hss frees.
Middelste is een ingekorte om geslepen HSS boor 5,5mm.
Onderste is een standaard 5,5 HSS boortje.
Jeroen, succes en verder.
Veel modelbouwforum
Willum
Vandaag weer een stukje verder gekomen:

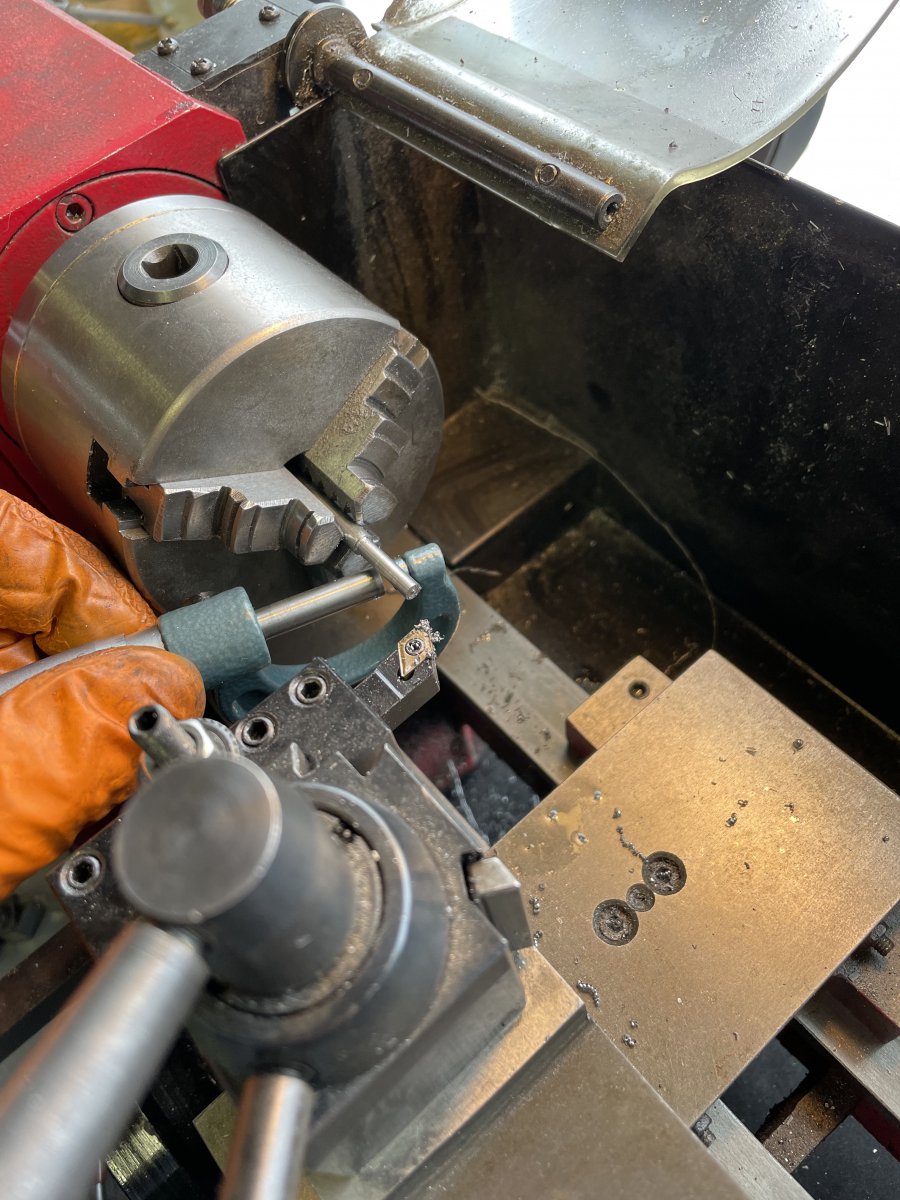

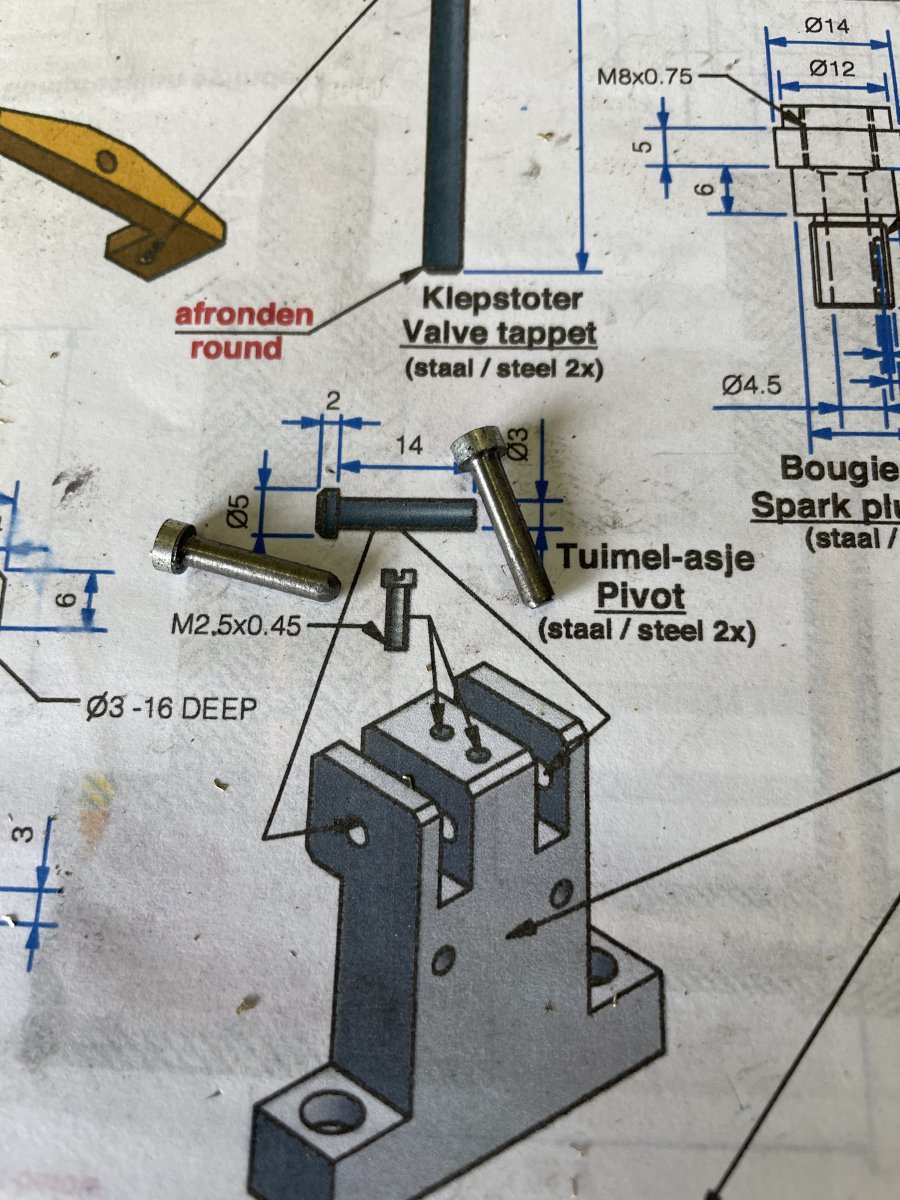

Twee pennetjes gedraaid om de tuimelaars op hun plek te houden:
3mm diameter, dus maar heel rustig aan, ging prima.
Twee pennetjes, precies pas

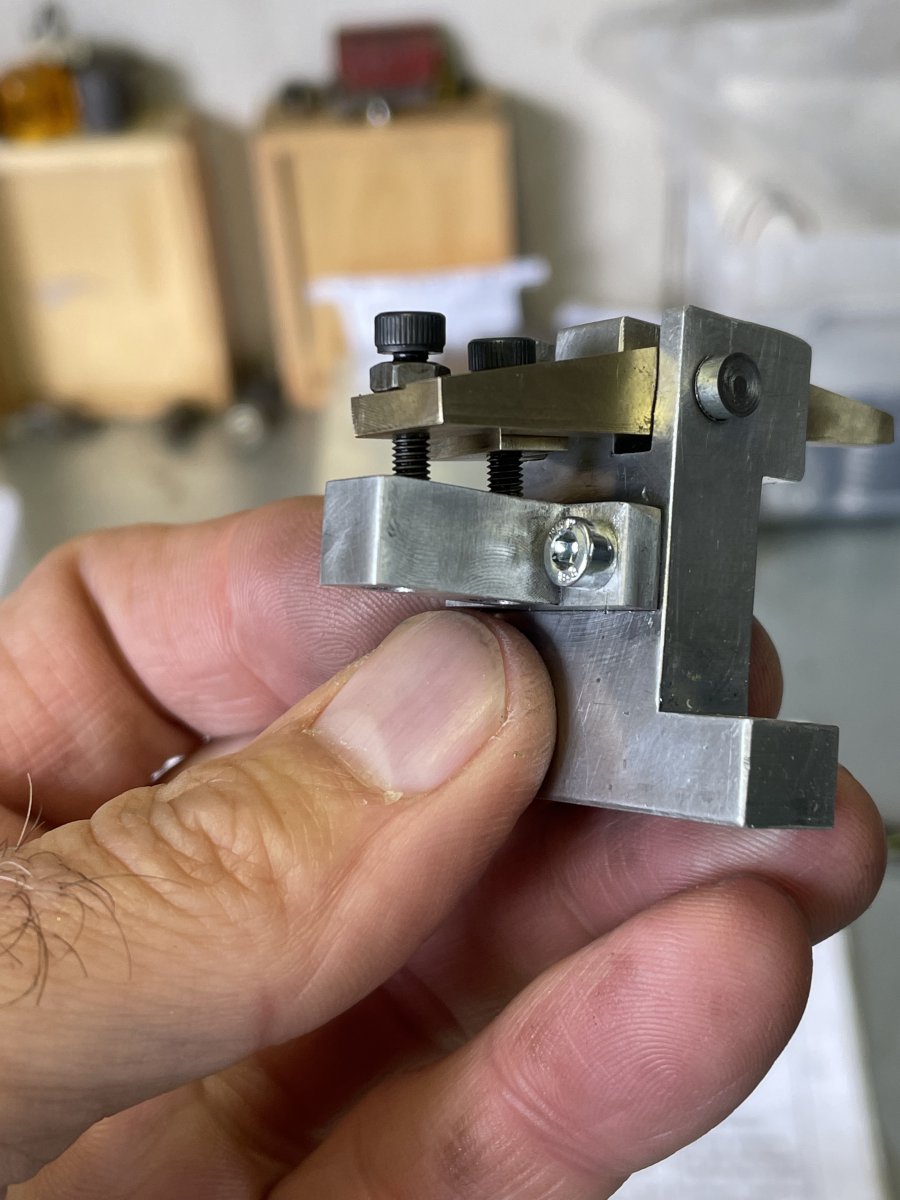

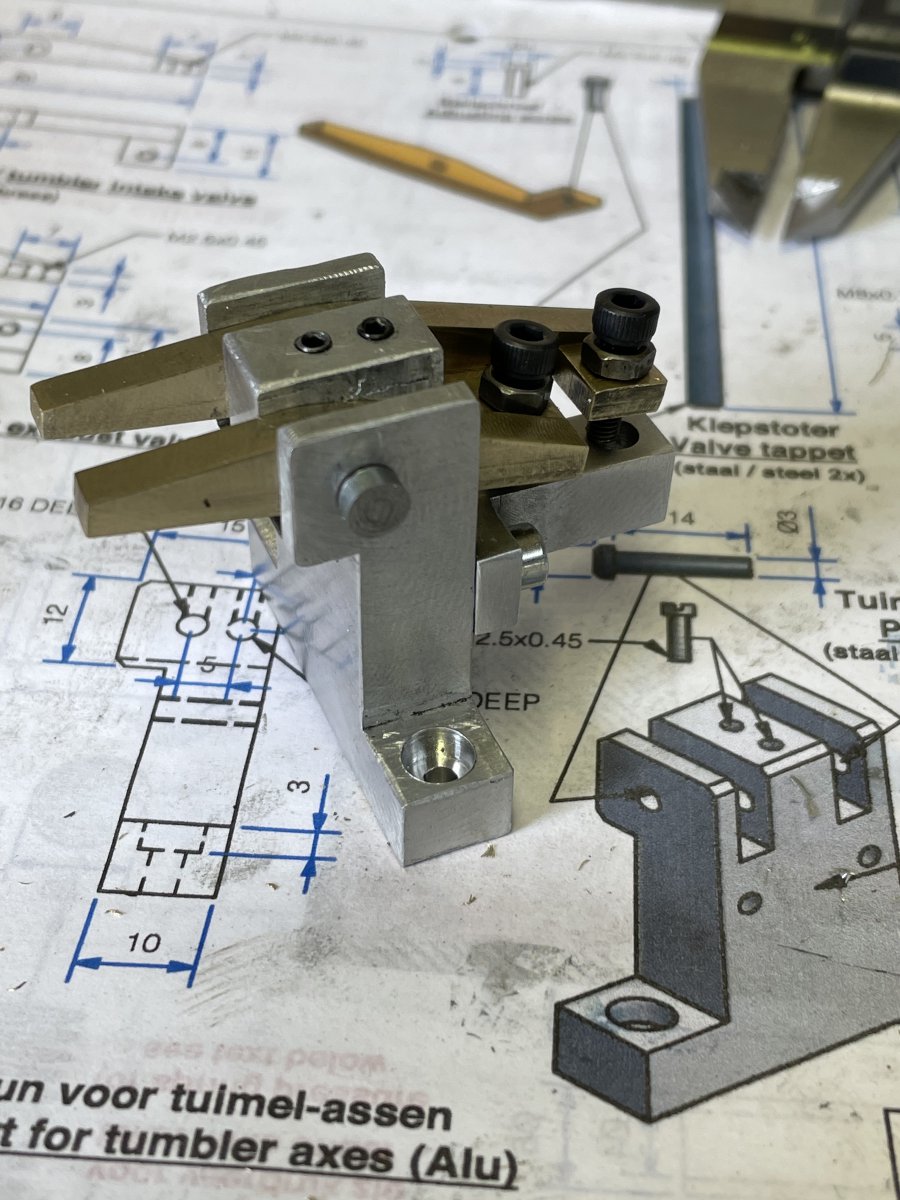

De rest van de ochtend bezig geweest om de definitieve vorm in de tuimelaartjes te krijgen en de diverse gaatjes boren en tappen. En dan assembleren maar!!!

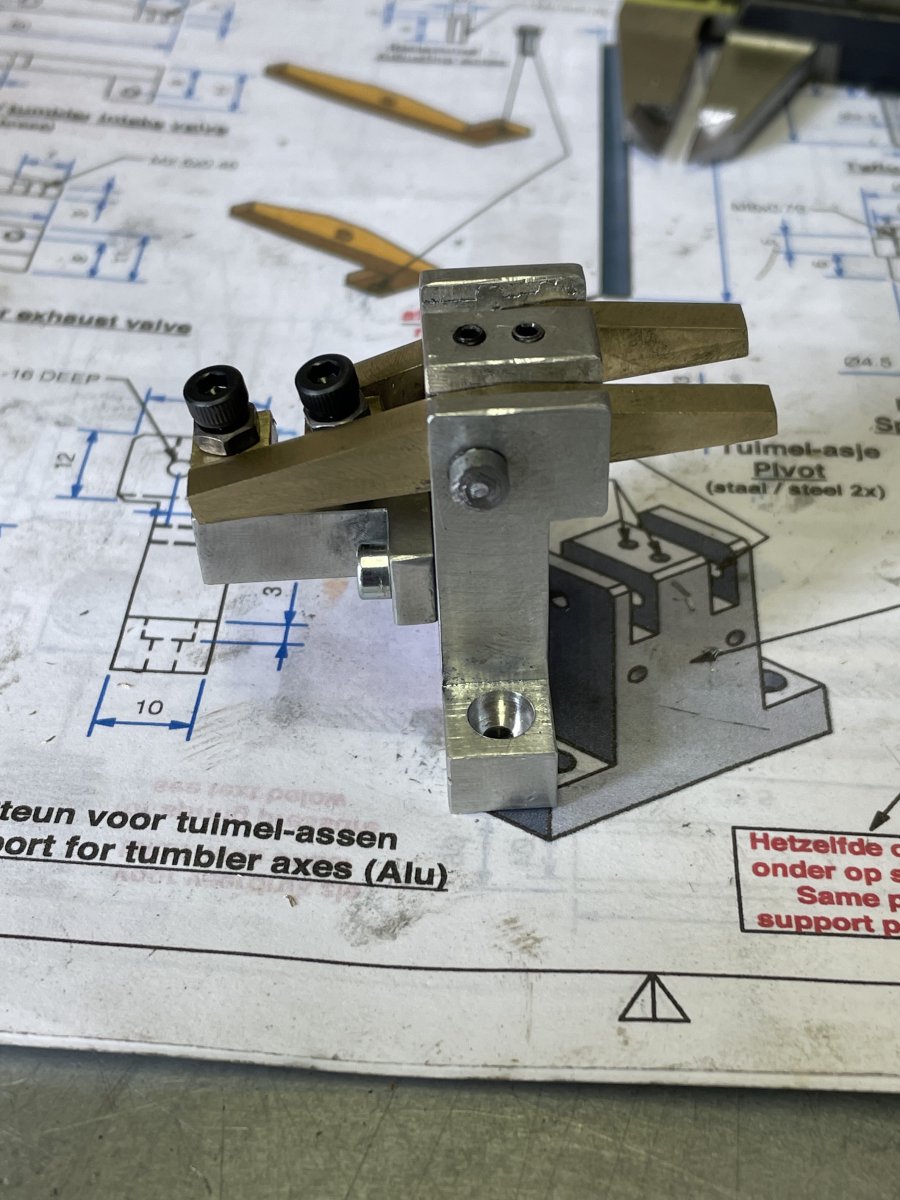

Ben er wel tevreden mee. Tuimelaars draaien superlicht om het pennetje. De stalboutjes zijn vermoedelijk wat te lang, maar die kort ik pas in als ik de rest van het spul af heb. Op naar het volgenden onderdeel.
Jeroen
Twee pennetjes gedraaid om de tuimelaars op hun plek te houden:
3mm diameter, dus maar heel rustig aan, ging prima.
Twee pennetjes, precies pas
De rest van de ochtend bezig geweest om de definitieve vorm in de tuimelaartjes te krijgen en de diverse gaatjes boren en tappen. En dan assembleren maar!!!
Ben er wel tevreden mee. Tuimelaars draaien superlicht om het pennetje. De stalboutjes zijn vermoedelijk wat te lang, maar die kort ik pas in als ik de rest van het spul af heb. Op naar het volgenden onderdeel.
Jeroen
