Bouwverslag 5-assige trekker met dieplader.
- Topicstarter CobaltBlue
- Startdatum
Ik heb nog een scaleart cabine liggen schaal 1:14.5
Vervaardigd uit alluminium.
Niet meer nodig!
Jakkes! Het kriebelt om de werkplaats in te gaan maar zoals gezegd: eerst klus in huis afmaken!
Tot gauw!
Tot gauw!
Nog ff ja...
Weer verder!
Al het e.e.a. aan stekkerverbindingen op/aan de print gedaan voorheen.

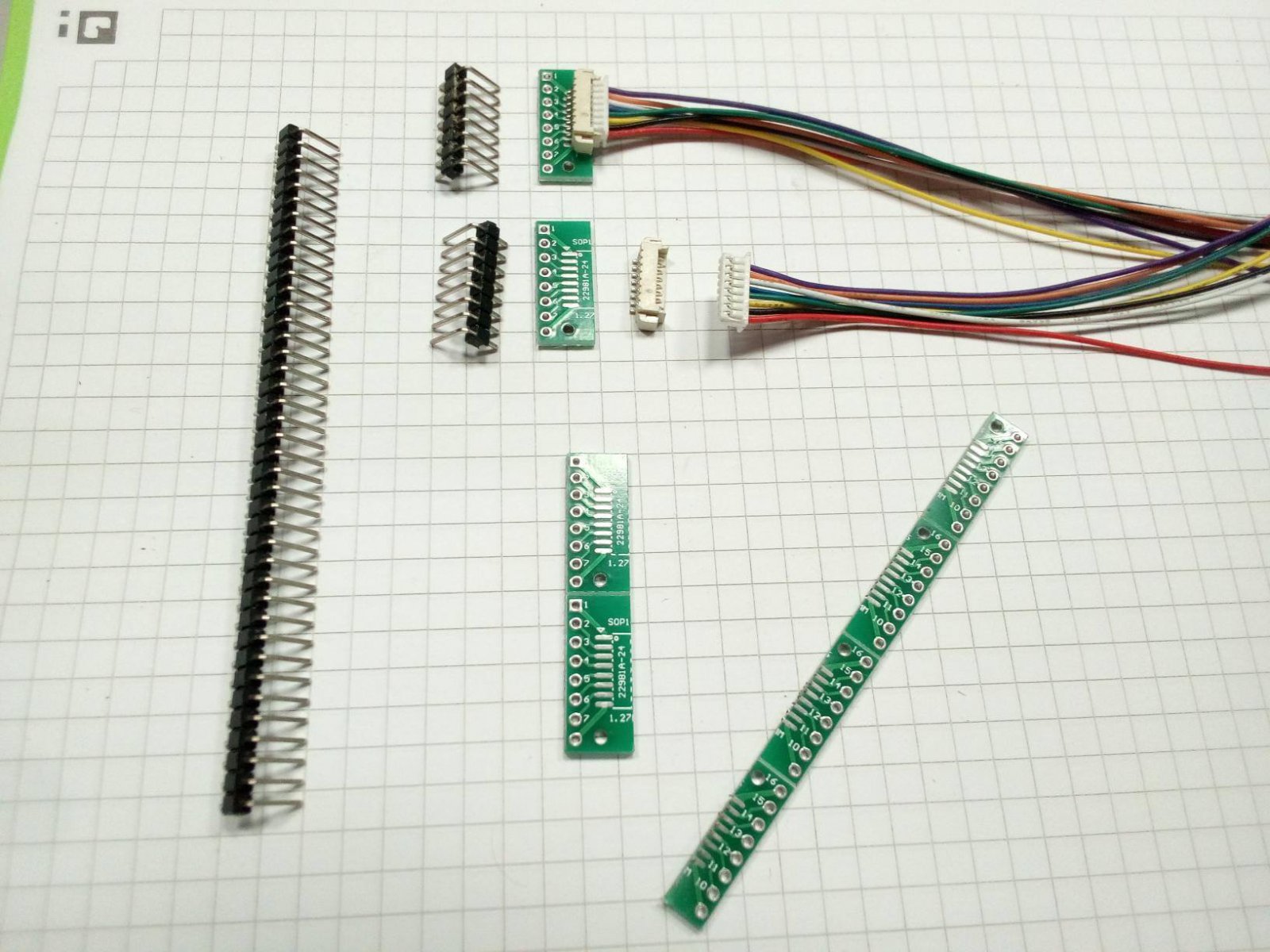

Nieuw 'groene' printjes en haakse-pootjes besteld.

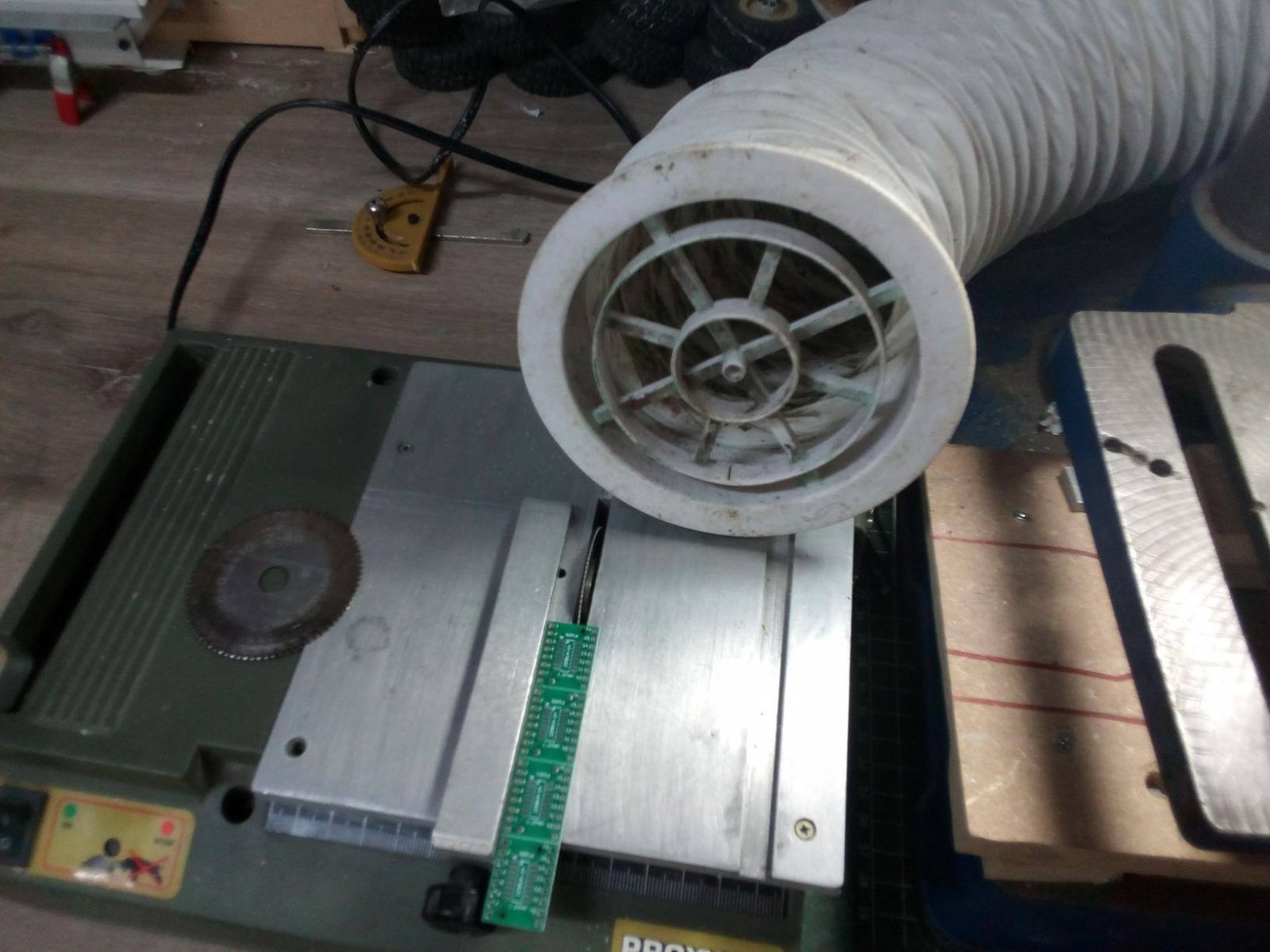

Eerst netjes zagen:

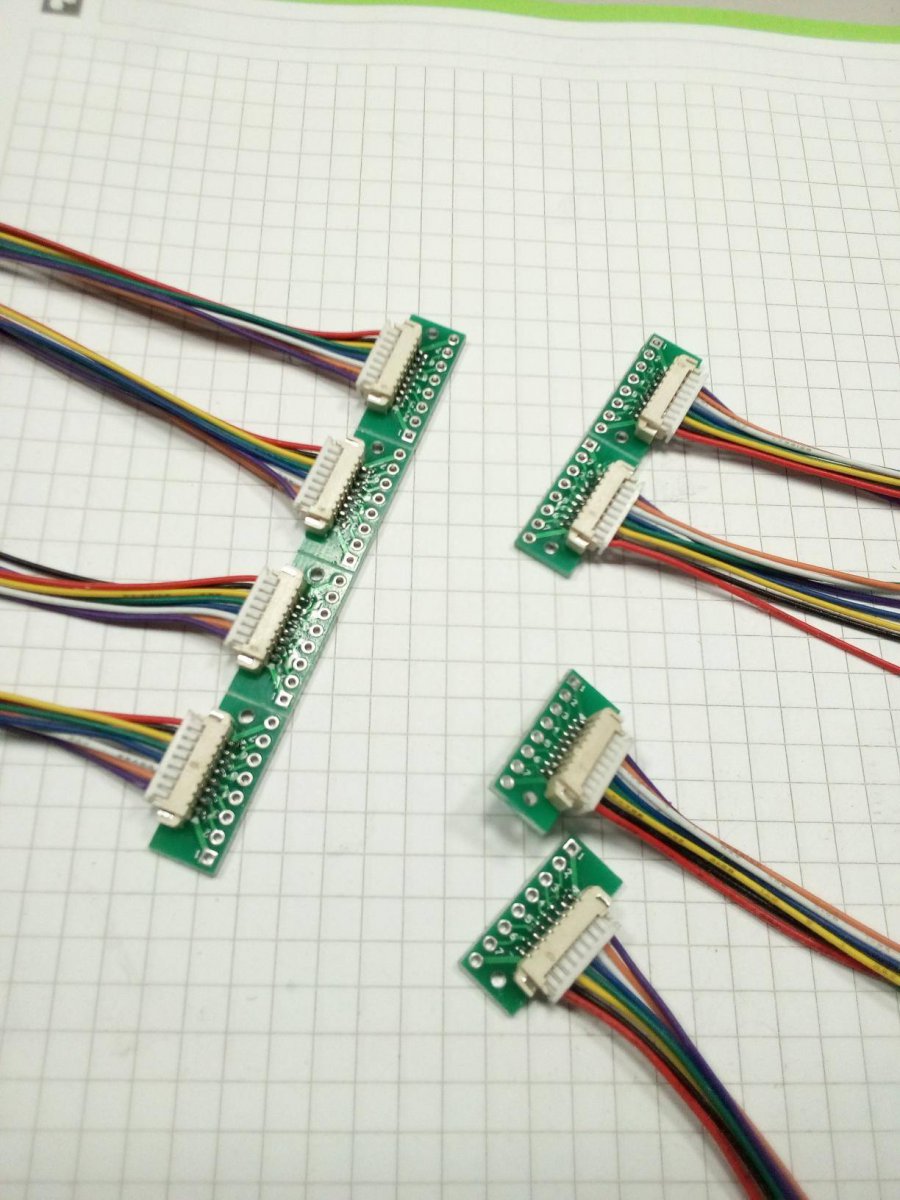

Dan de smd-connectoren solderen. Stekkertjes er aangeklikt, is handiger :
Vervolgens de headers er aan, wel ff opletten met de exacte plaatsing op de groene printjes.

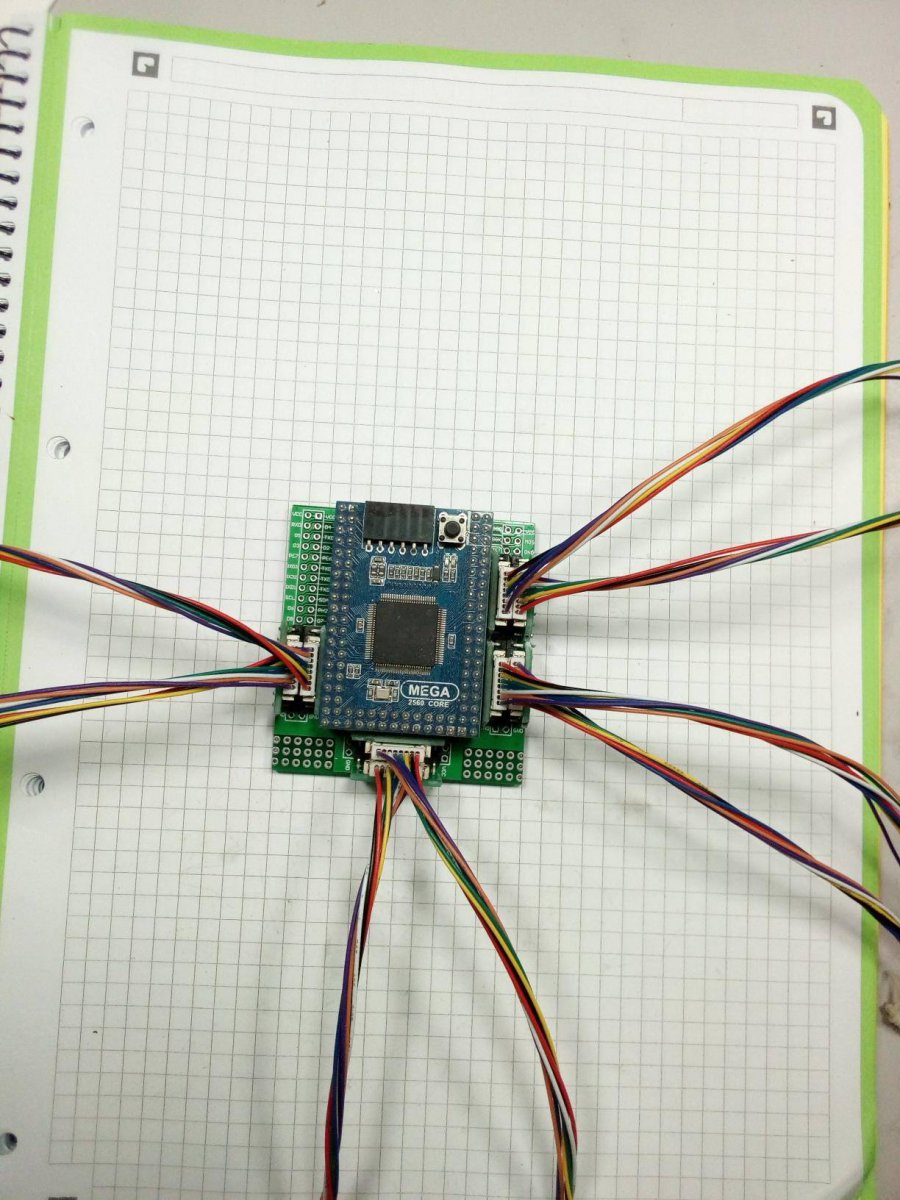

En dan netjes op de grote print:
Je ziet nu 64-lijnen aan digitale I/O.
Waarvan er 16 geconfigureerd worden als analoog-input en andere 'zaken'.
Linksboven op de print is nog vrij. Hier zitten o.a. 4x Rx/Tx poorten.
Toch ff goedkoop en simpel de boel van stekkertjes kunnen voorzien!
Wordt vervolgd...
Al het e.e.a. aan stekkerverbindingen op/aan de print gedaan voorheen.
Nieuw 'groene' printjes en haakse-pootjes besteld.
Eerst netjes zagen:
Dan de smd-connectoren solderen. Stekkertjes er aangeklikt, is handiger :
Vervolgens de headers er aan, wel ff opletten met de exacte plaatsing op de groene printjes.
En dan netjes op de grote print:
Je ziet nu 64-lijnen aan digitale I/O.
Waarvan er 16 geconfigureerd worden als analoog-input en andere 'zaken'.
Linksboven op de print is nog vrij. Hier zitten o.a. 4x Rx/Tx poorten.
Toch ff goedkoop en simpel de boel van stekkertjes kunnen voorzien!
Wordt vervolgd...
Laatst bewerkt:

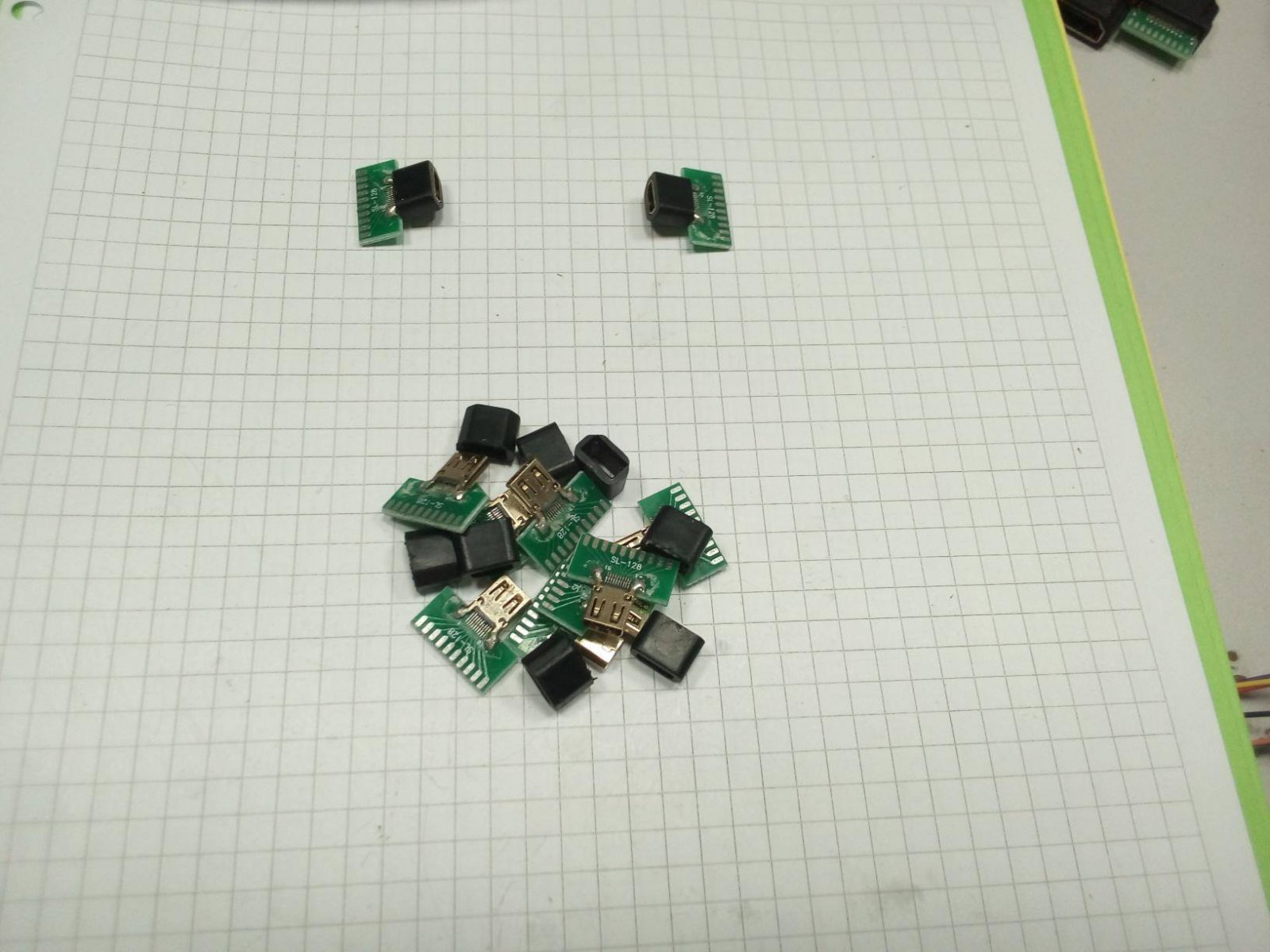

Dmv van micro-HDMI-connectors-breakout's maak ik de verbinding tussen truck en dieplader.
Heb een zeer dunne micro-HDMI-cable hiervoor. Er hoeven alleen signalen ( Rx, Tx, dig-I/O, analoog ).
HDMI cables hebben 19 geleiders. Voeding gaat door een micro-USB-cable, met de bijbehorende connectors.
Heb een zeer dunne micro-HDMI-cable hiervoor. Er hoeven alleen signalen ( Rx, Tx, dig-I/O, analoog ).
HDMI cables hebben 19 geleiders. Voeding gaat door een micro-USB-cable, met de bijbehorende connectors.
Hoi,
mooi langzaam aan weer bezig!
Toch eerst zien da'k wat IT-zaken oplos!

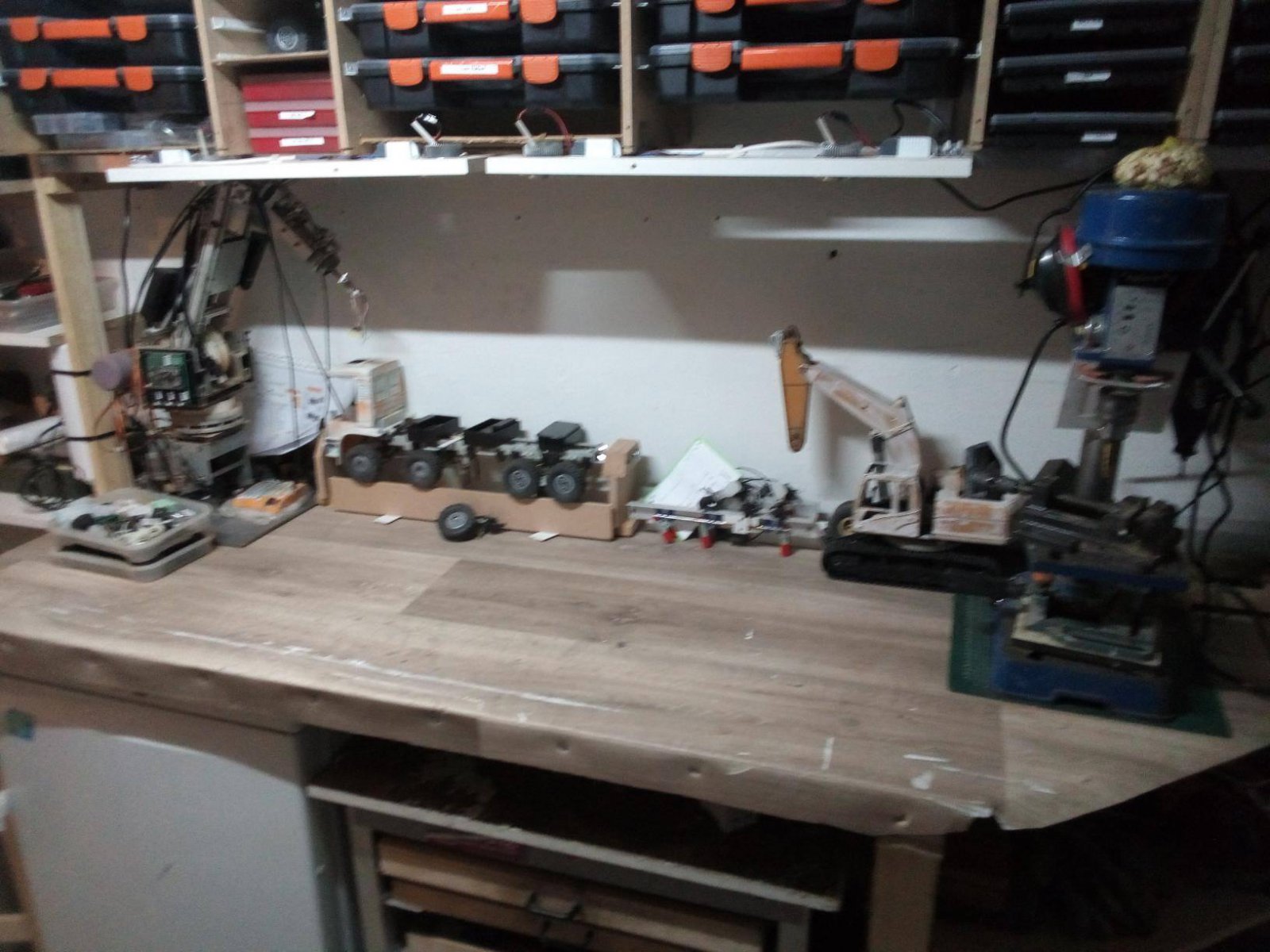

Heb een pc in de werkplaats ( op bureau / fijnwerk-blad ) en een pc in de 'nette' computer-kamer.
Ik wil een micro-NAS maken mbv een r-PI. Puur om van 2 kanten bij de werkfiles te kunnen, voornamelijk de programmeercode!
Beetje proggen/testen tijdens bouwen kan dan in de werkplaats.
Vervolgens de boel 'uitproggen' kan dan fijn in computerkamer, met het project naast me op het grote bureau!
Geen drukke werkplaats er omheen!
Goed weekend!
mooi langzaam aan weer bezig!
Toch eerst zien da'k wat IT-zaken oplos!
Heb een pc in de werkplaats ( op bureau / fijnwerk-blad ) en een pc in de 'nette' computer-kamer.
Ik wil een micro-NAS maken mbv een r-PI. Puur om van 2 kanten bij de werkfiles te kunnen, voornamelijk de programmeercode!
Beetje proggen/testen tijdens bouwen kan dan in de werkplaats.
Vervolgens de boel 'uitproggen' kan dan fijn in computerkamer, met het project naast me op het grote bureau!
Geen drukke werkplaats er omheen!
Goed weekend!
Zomaar ff berichie...'t kan weer...
Vd week dus !
Vd week dus !
Vanaaf ff kleine opzet gemaakt in de programm-code ( o.a. deel vd IO-map ).

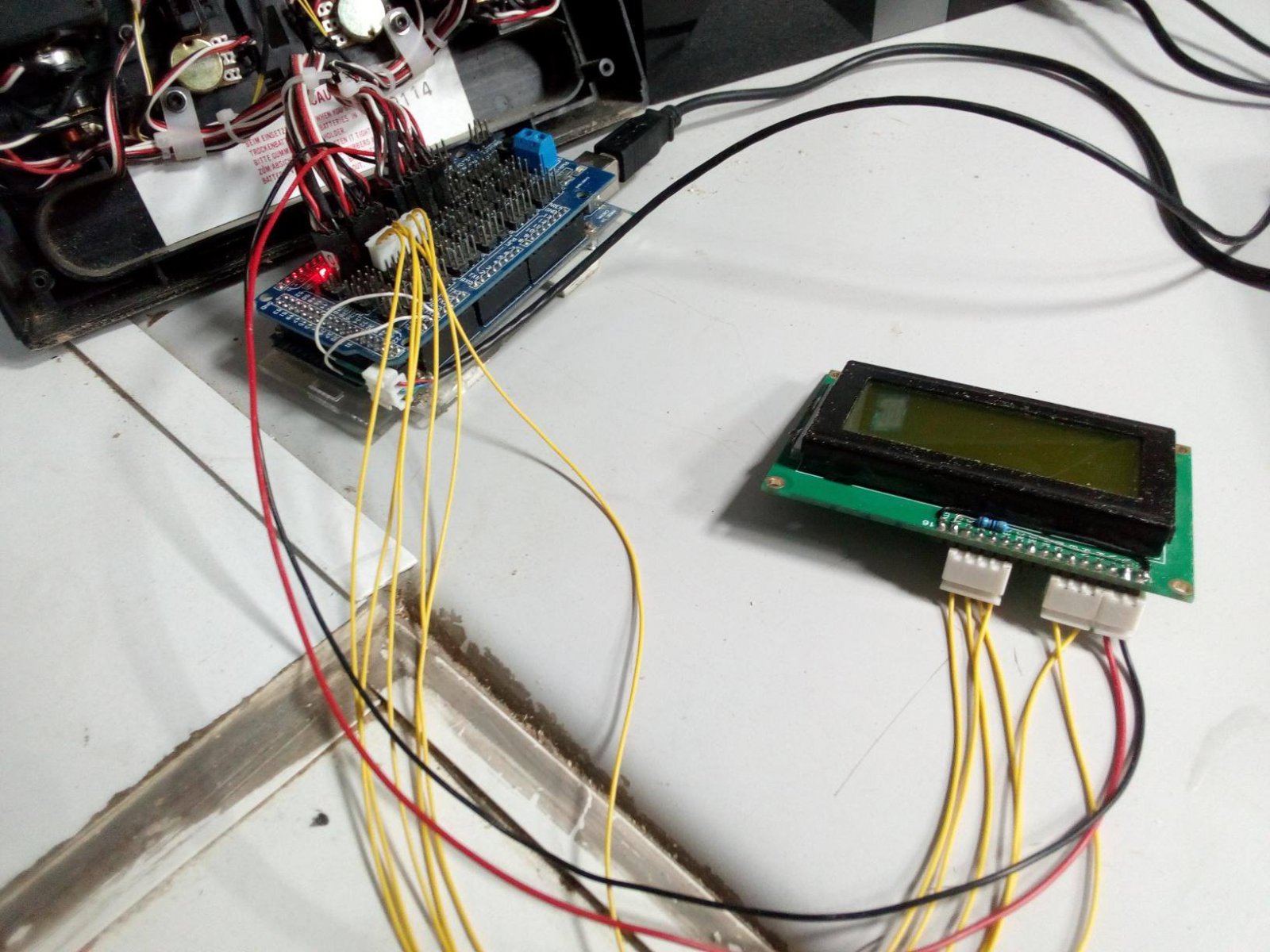

LCD-schermpje voorzien van bedrading en stekkertjes.
Toch fijn, die Xh2.54 krimptang...
LCD-schermpje voorzien van bedrading en stekkertjes.
Toch fijn, die Xh2.54 krimptang...
Oeps...laatste 2 berichten horen bij dit topic:
https://www.modelbouwforum.nl/threa...l-zelfbouw-verslag.263922/page-4#post-3988770
https://www.modelbouwforum.nl/threa...l-zelfbouw-verslag.263922/page-4#post-3988770
Tjee...hoe zat het ook al weer?
Na maand of 3...

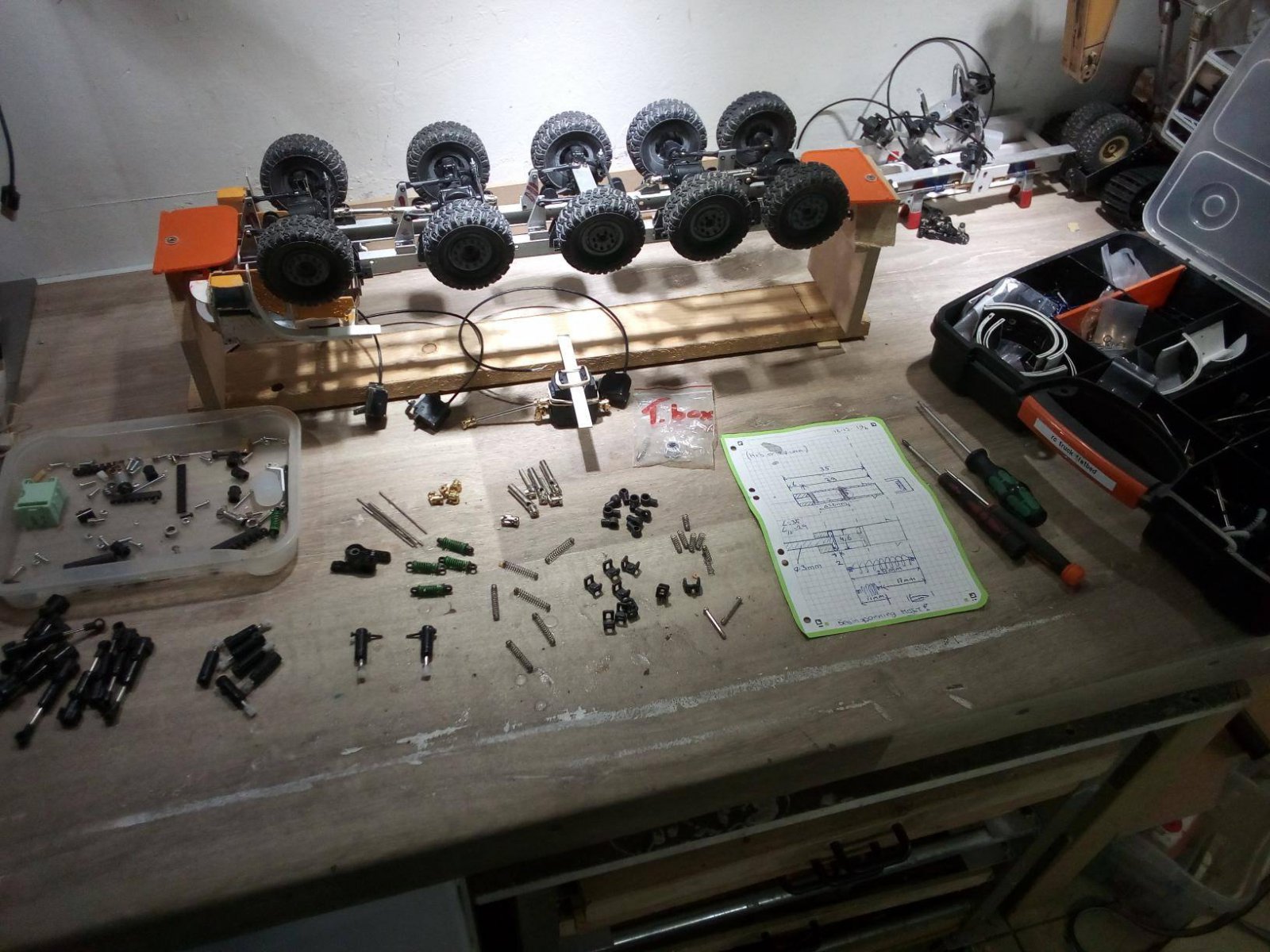

Gewoon de boel bekijken en het 'werkbakje' uitsorteren, et voila!
De wielen nu 'vast' met korte ( voor tijdens het bouwen ) M2,5 boudjes, anders vallen ze steeds vd assen af.
Voor het echie komen strak wat langere M2,5 boudjes met een spelpunt lochtight. De boudjes tappen zich mooi in de assen.
Na maand of 3...
Gewoon de boel bekijken en het 'werkbakje' uitsorteren, et voila!
De wielen nu 'vast' met korte ( voor tijdens het bouwen ) M2,5 boudjes, anders vallen ze steeds vd assen af.
Voor het echie komen strak wat langere M2,5 boudjes met een spelpunt lochtight. De boudjes tappen zich mooi in de assen.

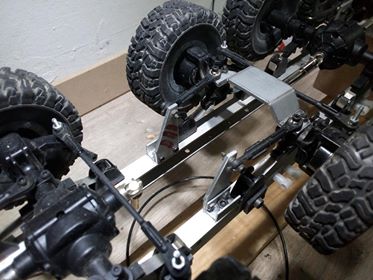

Middelste as aanpassen. Anders komt as tegen de transmissie-box.
( bij veren en as intrekken )
Ou de situatie:
Mbv van foto's het proces weergegeven.
Tja, geen fatsoenlijk stukje allu liggen. Wel een stukje van dat 'broos' alluspul.
Goed oppassen dus!
inzagen, vingerspitzengefuhl...
check. bewust de uiteinden helemaal doorgezaagd.
buigen, boren
bijwerken

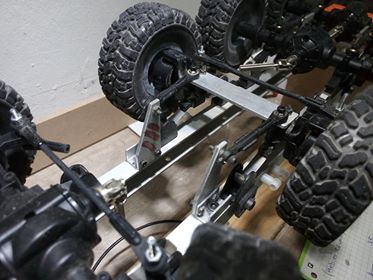

resultaat
( bij veren en as intrekken )
Ou de situatie:
Mbv van foto's het proces weergegeven.
Tja, geen fatsoenlijk stukje allu liggen. Wel een stukje van dat 'broos' alluspul.
Goed oppassen dus!

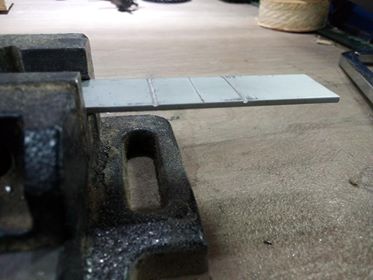

inzagen, vingerspitzengefuhl...
check. bewust de uiteinden helemaal doorgezaagd.
buigen, boren
bijwerken
resultaat
Laatst bewerkt:
Zo gemaakt dat het zelfde 'hoogte' heeft als onderkant differentieelbollen ( laagste punt )
Laatst bewerkt:
Vielen Dank, Leon!
Even de 3/al/zover/voorbereide servo´s van tijdeijk ( orgineel ) stekkertje voorzien.
Volgende stap is het monteren/afstellen vd stuurservo's.
Wel ff opletten! De uitslag vd wielen is iets van 30'a40' schat ik zo, dus een totaal bereik van 60'a80'
Servootje zit rond de 200'.
Boel zo construeren dat de 200' ( bijna ) geheel wordt gebruikt!

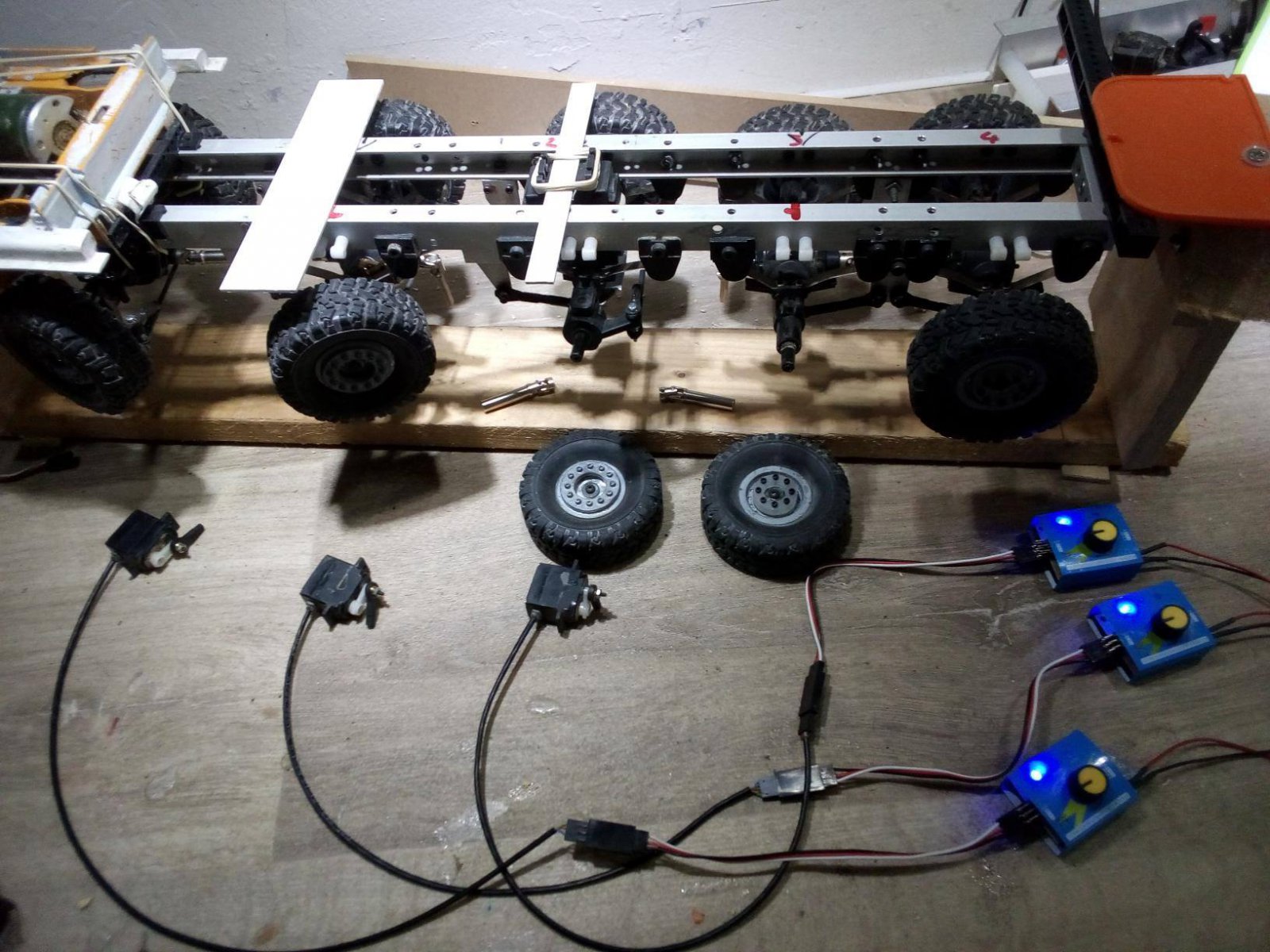

Paar servo testertjes er bij:
Volgende stap is het monteren/afstellen vd stuurservo's.
Wel ff opletten! De uitslag vd wielen is iets van 30'a40' schat ik zo, dus een totaal bereik van 60'a80'
Servootje zit rond de 200'.
Boel zo construeren dat de 200' ( bijna ) geheel wordt gebruikt!
Paar servo testertjes er bij:
Het grote moment! Er beweegt iets!
