Update 6
We zijn verder gegaan met beplanken en en zijn zover gekomen dat de MDF-stutten eruit konden.
De bodem ziet er nu als volgt uit:

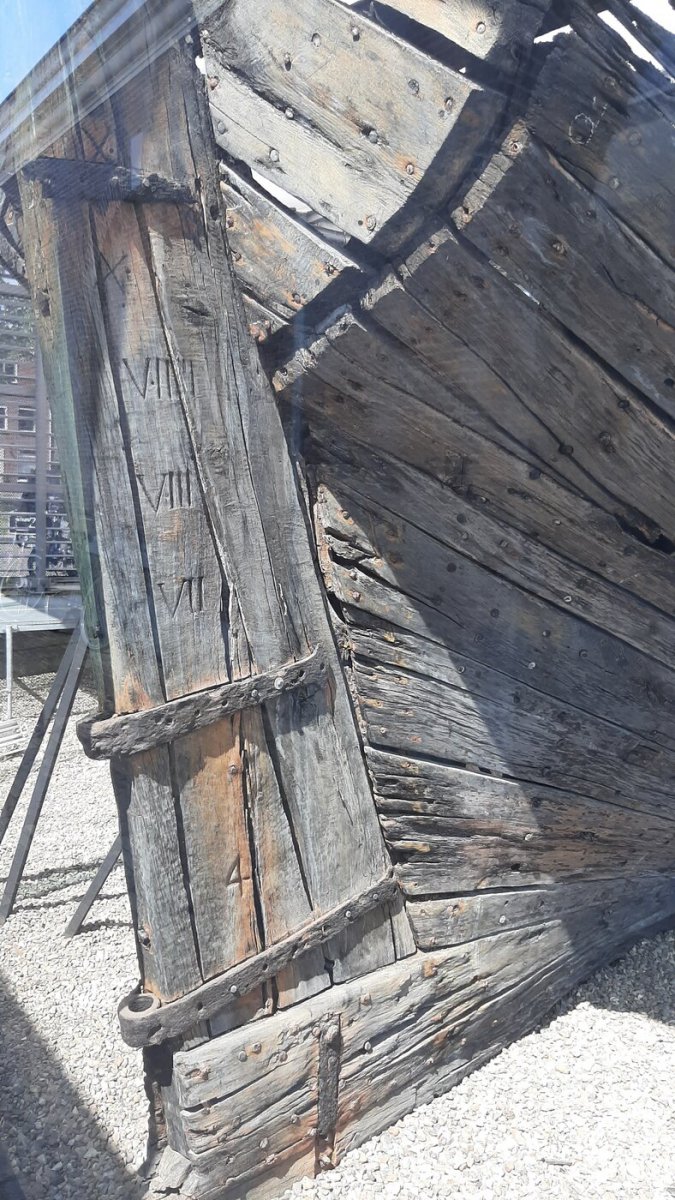

En de twee stevens zo:
En dit zijn de twee zijkanten:
Als je het geheel tegen het licht houdt zie je een schip waar je niet in moet gaan zitten als je geen nat pak wil halen. Gelukkig maak ik er geen varend model van.
Ik ga hier voorlopig niets aan doen, van buiten zie je het niet. Als het met verven zichtbaar wordt zien we dan wel weer.
En van binnen ziet hij er zo uit:
Op de achtersten zijn twee vierkantjes geplakt die de plaats aangeven waar er twee laadluiken in moeten komen. Verder is het zaathout ook geplaatst en opzij daarvan twee bodemplanken.
De beide mastsporen liggen er nog los in.
Er komen vier laadluiken in. Twee achter in de spiegel en twee in bakboord. Als ze nu stammen aan het laden zijn die in de takels hangen, dan denk ik dat ze ook wel binnen mensen hebben die het een en ander moeten geleiden. Als je dan op de bodem staat en nauwelijks iets kan zien naar buiten lijkt me dat niet handig. Ik stel me zo voor dat je vlak achter het luik wil staan en zo kunt communiceren met de mensen buiten. Ofwel een klein platform onder de laadluiken, waar je op kan staan en naar buiten kijken is wel handig. Daarom heb ik tegen de achtersteven net onder de laadluiken een klein platform gemaakt met een klimpaal vanaf de bodem.
Links de achtersteven met een platformpje onder de laadluiken. Rechts de boeg met het mastspoor voor de fokkemast. Daar komen nog de draaispanten.
Om nu goed te weten wat er later bovenop gebouwd moet worden heb ik het dekplan uit de BB gescand en afgedrukt op schaal 1:1 met model. Dan kan ik het op het model leggen en zien wat er hogerop gebouwd moet worden.
Dan zie ik dat een van de de onderste laag dekbalken met bijbehorende spant nr 04, precies onder het grote dekluik loopt. Ik wil beide luiken open laten dus moet die balk een stukje opzij.
Dit spant bestaat uit drie delen waarvan ik de twee opstaande delen heb losgeweekt en een stukje verplaatst. Door de kop van het rijtje spanten heb ik een latje gelegd om de juiste hoogte van de verplaatste spant te bepalen. Anders krijg ik later problemen bij het leggen van het dek.
Op de koppen van die spanten komen dekbalken te leggen voor ondersteuning van het dek. Maar die dekbalken heb ik ook nodig om daar enkele lantaarns (gele ledjes) aan te hangen en een heel aantal ogen waar takels aan kunnen hangen.
Ik heb daarom een nieuw dekplan gemaakt.
Hier ziet u dat dekbalk 4 iets is verplaats naar voren zodat het luik nu vrij is. Onder de laadluiken aan bakboord is ook een platformpje getekend evenals in de boeg. Dat wordt een platform voor wat lading. Verder ziet u de plaatsen van de gele ledjes die worden voorzien van 6 volt. De connector hiervoor zit rechts onder.
Het principe schema voor de ledjes is de volgende:
Twee ledjes in serie met een weerstandje en dat een aantal keer tussen de + en – van de voeding.
Er loopt dus een directe verbinding tussen de ledjes. Op het dekplan ziet u dat er dus een directe draad loopt tussen de ledjes op verschillende dekbalken. Daarom maak ik tussen de dekbalken ook langsscheepse balken waar ik dan de bedrading achter kan wegwerken. Bij de mast en het luik kan ik er maar twee kwijt elders drie.
Er komt ook grotendeels een dubbele beplanking en daar kan ik ook wel wat bedrading kwijt.
Wordt vervolgd.
