Fokker V.23 | Fokker D.23 | De Schelde S.21 ⇨ Ontwerpen

[ramses]

.
Besloten om de gehele vleugel van de Fokker V.23 opnieuw te tekenen...

In eerste instantie had ik gekozen voor een Selig-vleugelprofiel vanwege de goedmoedige vliegeigenschappen.

Het project wordt nu inmiddels meer schaalgetrouw dan ik in eerste instantie van plan was / voor mogelijk hield i.v.m. de zeer beperkte informatie die beschikbaar is. De Fokker V.23 gaat ook in een veel grotere schaal gebouwd worden dan ikzelf van plan was,... dus een herziening van de vleugel.

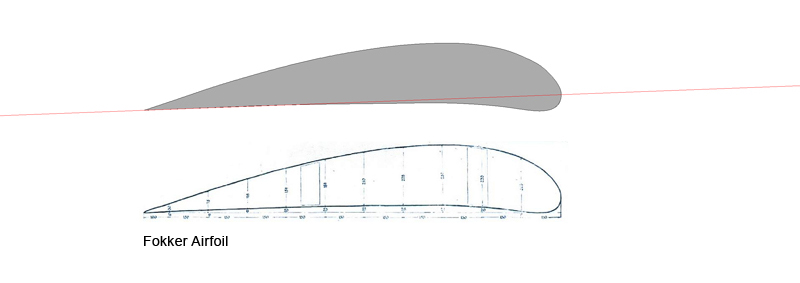

Ik heb gekozen om het originele vleugelprofiel van Fokker te gaan gebruiken:

Het eerste ontwerp met de "Selig-profiel" vleugel:

Het nieuwe ontwerp met de "Fokker-profiel" vleugel:

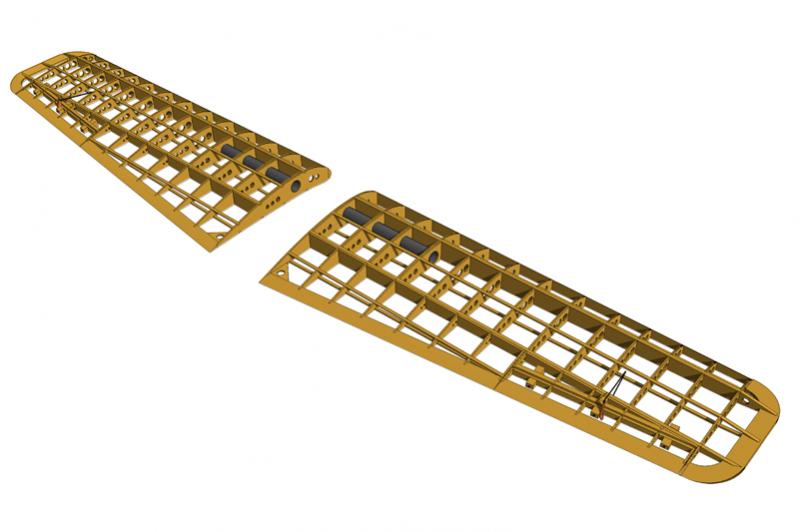

De nieuwe Fokker V.23 vleugel:

Zijaanzicht met de nieuwe vleugel en de instelhoeken:

Het model in de huidige staat:

Groeten, Ramses



[bipeflyer]

Onvoorstelbaar mooi Ramses! Mooi dat je het met nieuwe informatie nog meer schaal hebt kunnen maken. Schaal 1/4 lijkt mij wel wat.. misschien ooit nog eens



[ramses]

.
Bedankt Robert!

Ik ben begonnen met drie foto`s en een 3-view maar heb inmiddels via via behoorlijk wat informatie erbij gekregen. De Fokker V.23 wordt meer schaal dan ik in eerste instantie voor mogelijk hield! Ik ben het model nu aan het uitwerken in twee schalen: 1/3 en 1/4

Het 3D-model is afgerond en ik ben nu de tekeningen en laser-files aan het maken. Begonnen met de vleugel uit te werken, pas een eerste ruwe opzet zonder teksten of maatvoering, etc:

Van Pim de Jonge net informatie ontvangen over de Fokker D-23, bedankt!
Maar eerst de Fokker V-23 afmaken...

Groeten, Ramses



[ramses]

.
Tijdje geen updates geplaatst, maar ik heb wel elke dag aan de Fokker V.23 getekend.

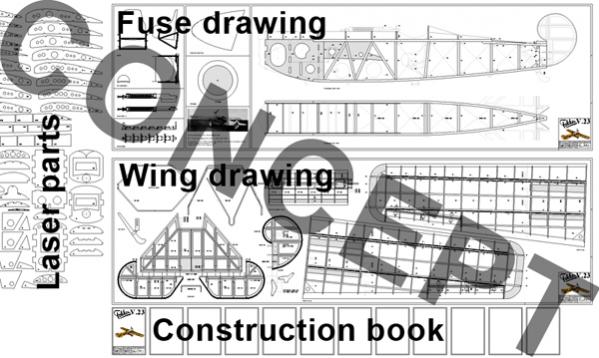

Het 3D-model is definitief en ik ben bezig met de bouwtekening en de laser-files. De lay-out van de tekeningen bepaald en nu kan ik alles uitwerken en het constructieboekje maken:

Groeten, Ramses



[bipeflyer]

Indrukwekkend tekenwerk, zo'n instruction book lijkt me erg arbeidsintensief om te maken. Nog steeds erg benieuwd naar hoe het model uitpakt,



[ramses]

.
Bedankt Robert!
Het constructie boekje maken is natuurlijk wel werk, maar het valt op zich wel mee. Dat is het grote voordeel van 3D tekenen. Ik kan de onderdelen deel voor deel "op de tekening leggen", net zoals je bouwt. Ongeveer zoiets:

De constructie is inmiddels behoorlijk gewijzigd, maar op deze manier ben ik van plan het instructieboekje te maken.

Groeten, Ramses



[femmo]

:shock:Waar je zin in hebt.....



[bipeflyer]

Erg mooi, wou dat ik zo bedreven in 3D was.. ik teken nu nog alles in 2D en soms iets in SketchUp, maar dit is toch wel toffer en makkelijker



[Henri Kaper]

:shock:Waar je zin in hebt.....

Nou ja ... beter dit dan dat 'ie nog meer punkmuziek maakt.



[femmo]

:rolling:



[Han]

Mijn vingers beginnen te jeuken.!!!:celebrate:



[Bart83]

Mooie plaatjes Ramses! Ik heb van de Goose wel geleerd dat ik een volgende keer het instructieboekje maak NA dat het prototype is gebouwd en heeft gevlogen. Nu heb ik het boekje bijna 2 keer gemaakt

Cheers,

Bart



[Agusta]

Fantastisch mooi ontwerp!!
Gaat deze kit op de markt gebracht worden of te koop aangeboden worden?



[ramses]

.
Bedankt voor de leuke reacties!... ennuh, punkmuziek... heerlijk toch?!

@ Bart: Als ik het prototype zelf zou bouwen zou ik het zeker doen zoals jij zegt, maar de 1/4 en 1/3 prototypes worden door anderen gebouwd. Aangezien er vele delen interlocking zijn en er dus een bepaalde bouwvolgorde is maak ik nu al een constructie handleiding.

@ Agusta: Eerst maar eens kijken of en hoe de prototypes vliegen...

De romp en staartvlakken zijn bijna klaar (tekening/laserfiles), nu nog de vleugel en de constructie handleiding...

Groeten, Ramses



[ramses]

Als ik de foto's van de V23 bekijk lijkt mij de vorm toch eerder hetzelfde te zijn als die van de EV / DVIII die de jongens van CraftLab aan het nabouwen zijn, dus een meer vloeiend verloop in plaats van een recht stuk en twee (bijna)kwart-cirkels.

Groeten,
Max.

Hoi Max,

Ik heb van John Fitzmaurice een tekening van een V.29 vleugel gekregen en de tips van de V.29 lijken overeen te komen met de 3 bestaande foto`s van de Fokker V.23. Die tips zijn inderdaad vloeiender dan ik ze had getekend. Betekend ook dat alle bestaande plastic bouwpakketjes en 3-views van de Fokker V.23 qua vleugeltips dus niet kloppen.

Ik ga de tips aanpassen naar de tips van de V.29 tekening.
Bedankt voor het meedenken!

Groeten, Ramses



[max z]



[mac]

Mooi

Hi Ramses,

Ziet er goed uit.
Ja veel mooier bouwen met 3D aanzichten.

Blijf je volgen.

Groet Jan.



[ramses]

.
Bedankt Jan!

.
Ik heb een concept gifje gemaakt van de romp constructie, e.e.a. wordt nog verder uitgewerkt:

Dit is de 1/3 versie, romplengte zoals hij hier te zien is zonder prop en richtingroer is 1.80 meter lang.

De tekening en laserfiles van de romp zijn inmiddels klaar. Nu verder met de staartvlakken, vleugels en het landingsgestel...

Groeten, Ramses



[ramses]

.

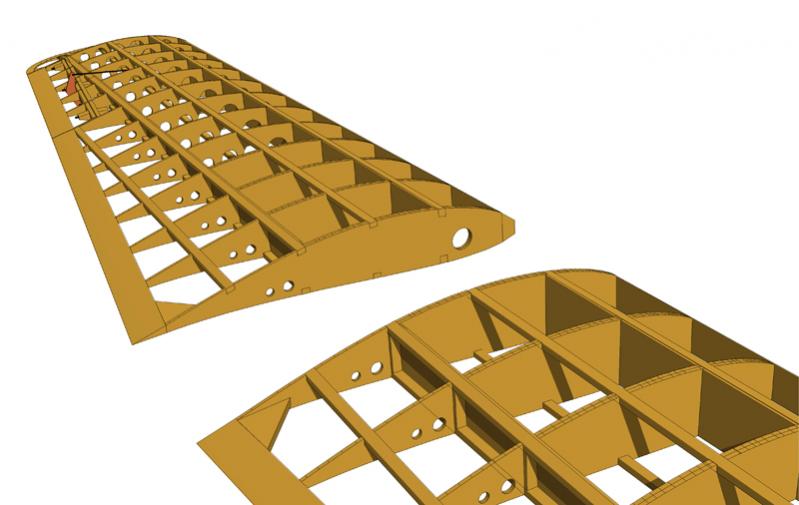

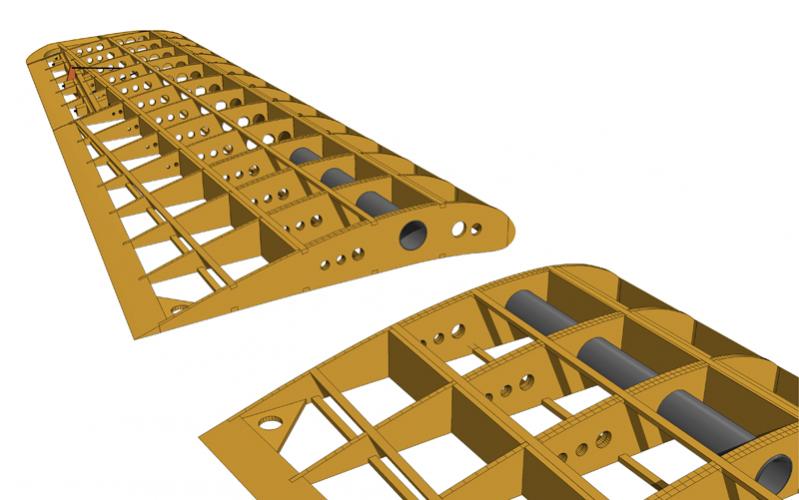

Ik heb een concept gifje gemaakt van de vleugel constructie, e.e.a. wordt nog verder uitgewerkt:
(de vleugel indekking met balsa staat hier nog niet op)

De tekening en laserfiles van de vleugel zijn ook klaar. Nu verder met de staartvlakken en het landingsgestel...

Groeten, Ramses



[strutter]

Hee Ramses, werkelijk prachtig wat jij allemaal uit de computer weet te halen!
Je zou haast zin krijgen er 1 te gaan bouwen .

Groeten, Ralf
