VOLVO F16 470 pk Zwaar Transporttrekker 8x6/4 met Goldhofer Smalbed Dieplader met Interdolly (5x3 )

Update : 215

Hallo allemaal,


Weer verder gegaan met de elektronica.

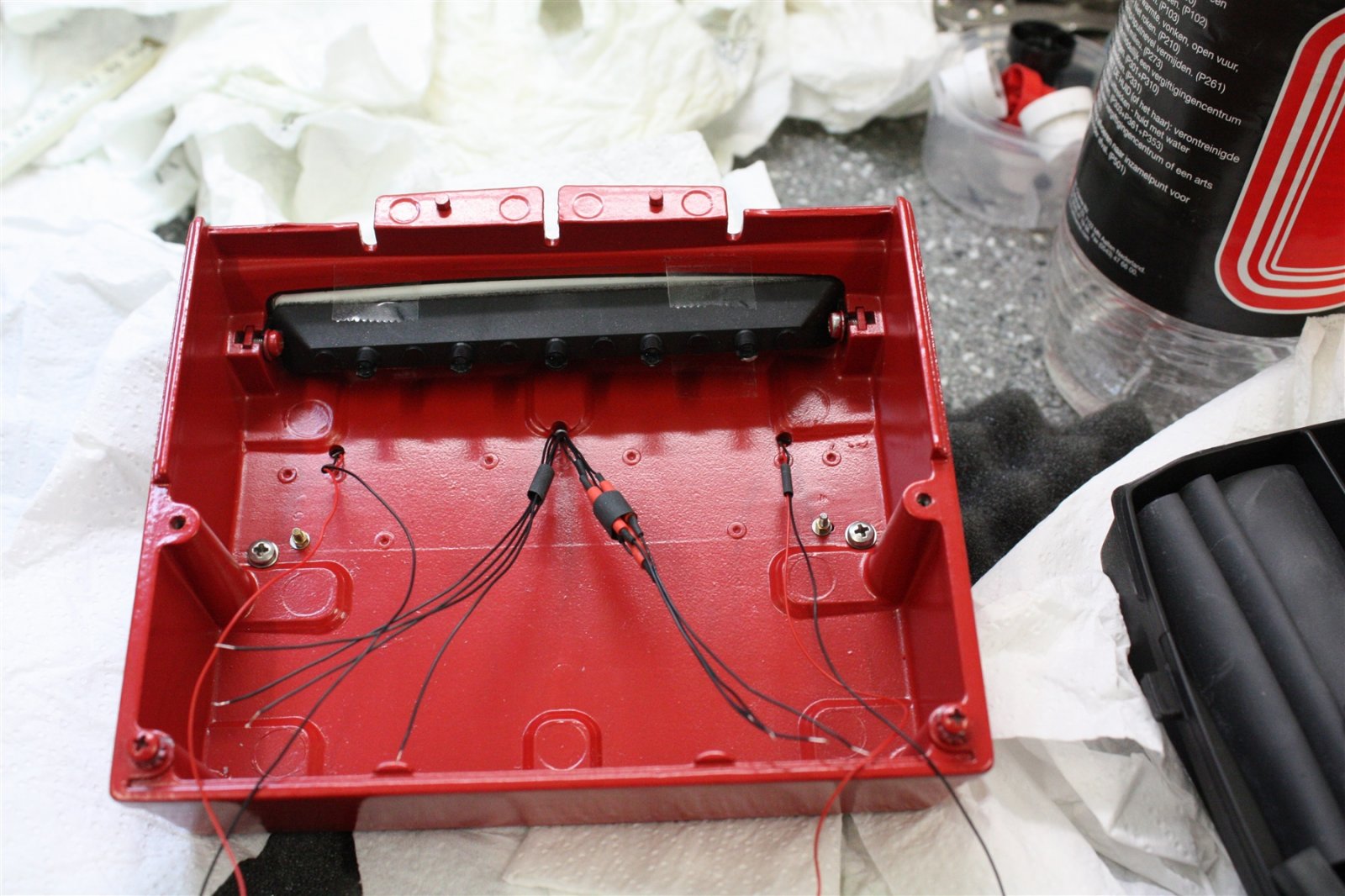

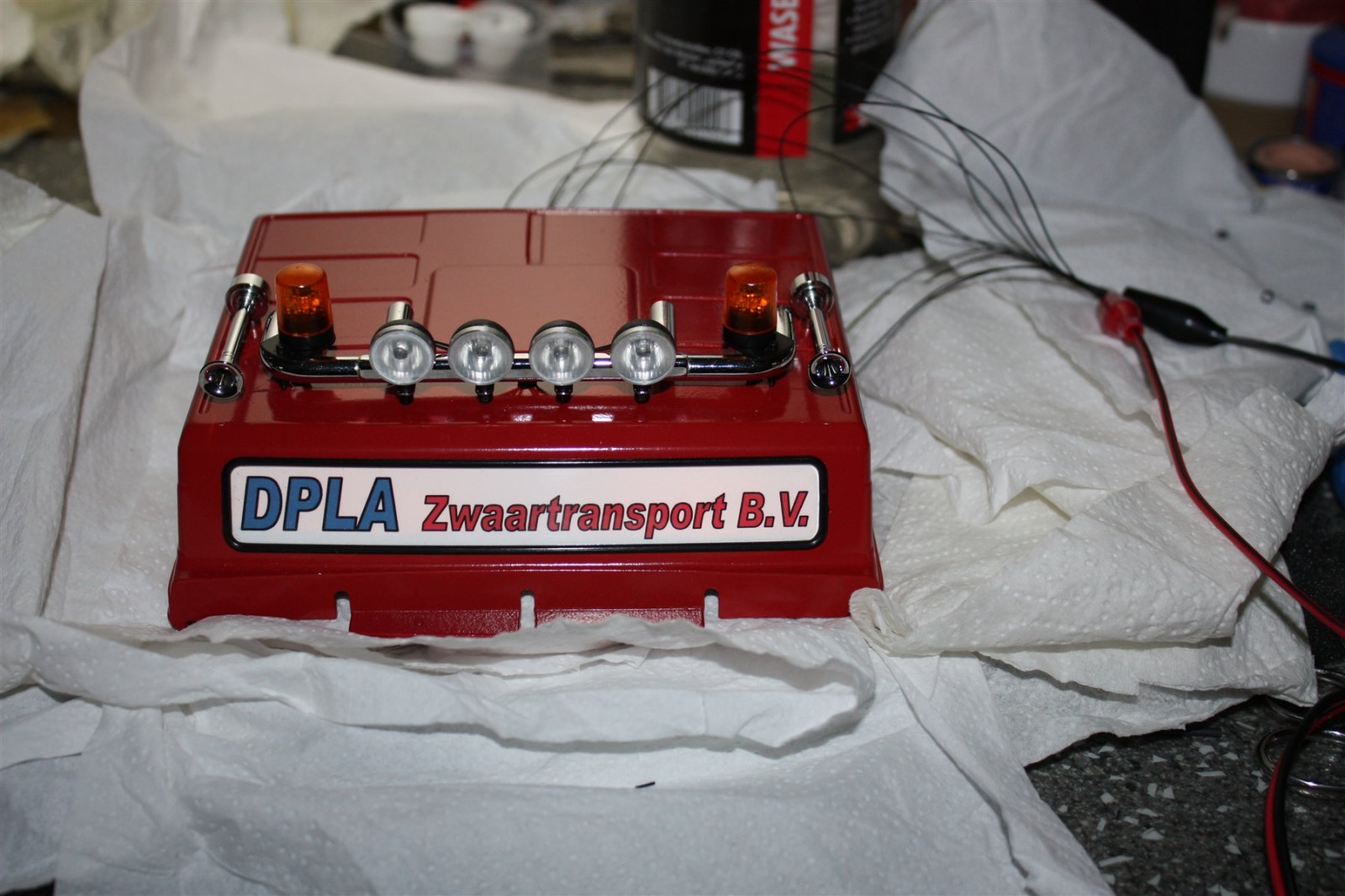

De lichtbak in het Globetrotter dak voorzien van verlichting.
De lichtbak tijdelijk vastgeplakt met plakband, de lichtbak wordt straks vastgeschroefd met het monteren van de cabine aan het Globetrotterdak.



Bewust 12 volt gloeilampjes gebruikt, omdat LED lampjes te fel branden.
Een lichtbak mag niet te fel branden.

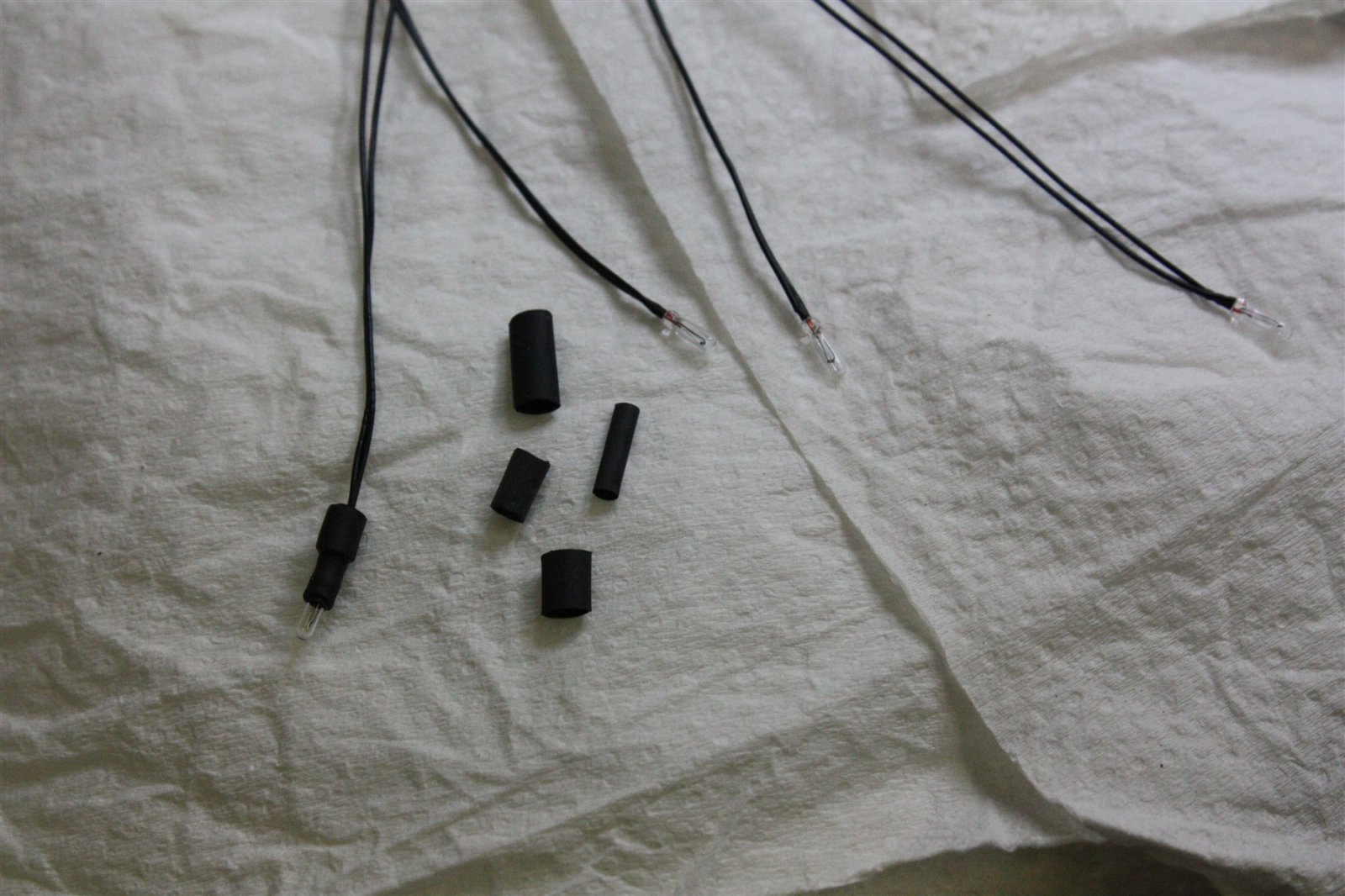

Omdat de aansluitingen/fittingen te ruim zijn ten opzichte van de dikte van de 12 volt gloeilampjes, diverse diktes krimpkous om de gloeilampjes/bedrading gekrompen, zodat de gloeilampjes mooi klem passen in de fittingen.



Van te voren getest of de lampjes allemaal branden en ja, ze branden allemaal.

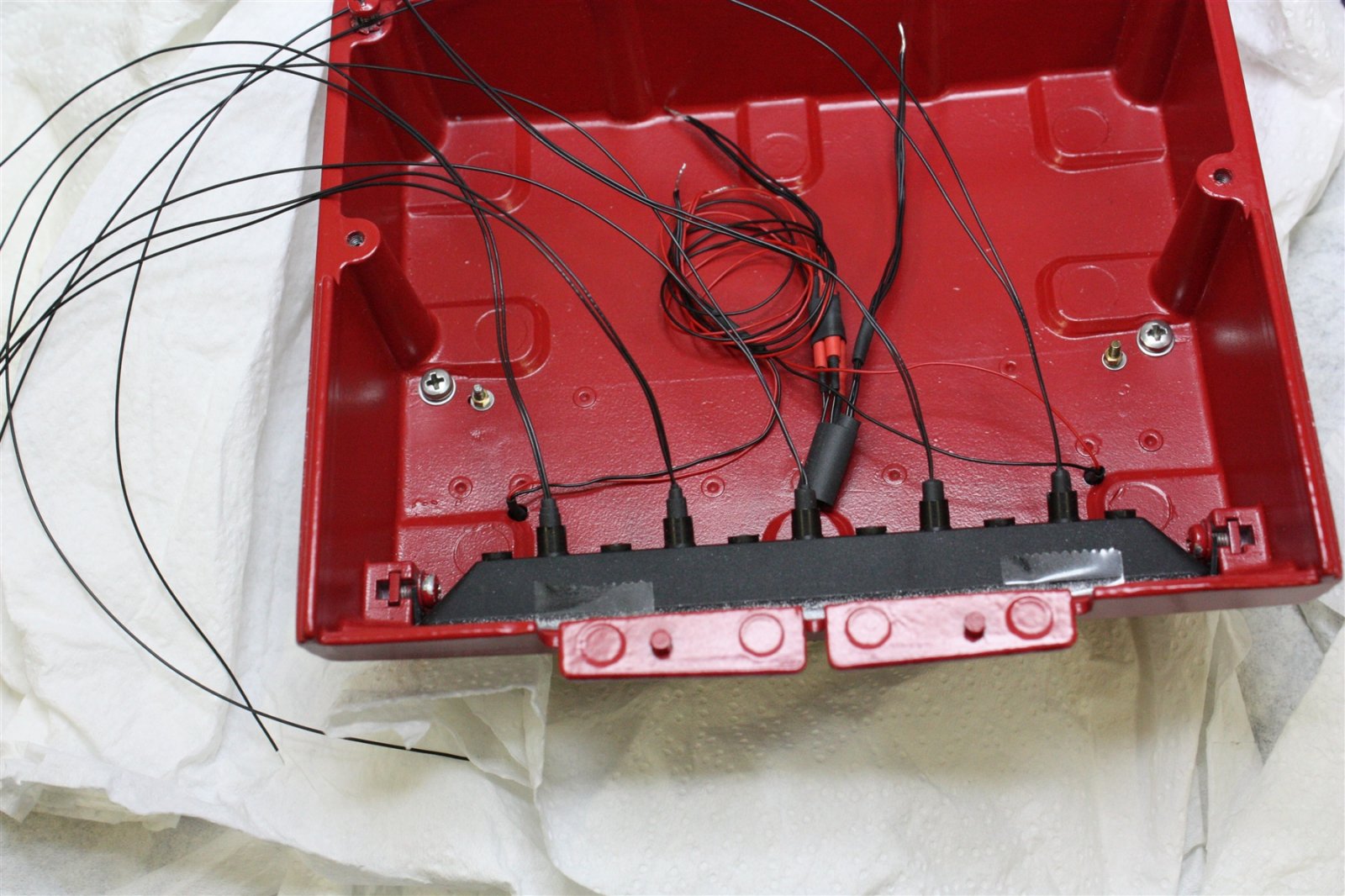

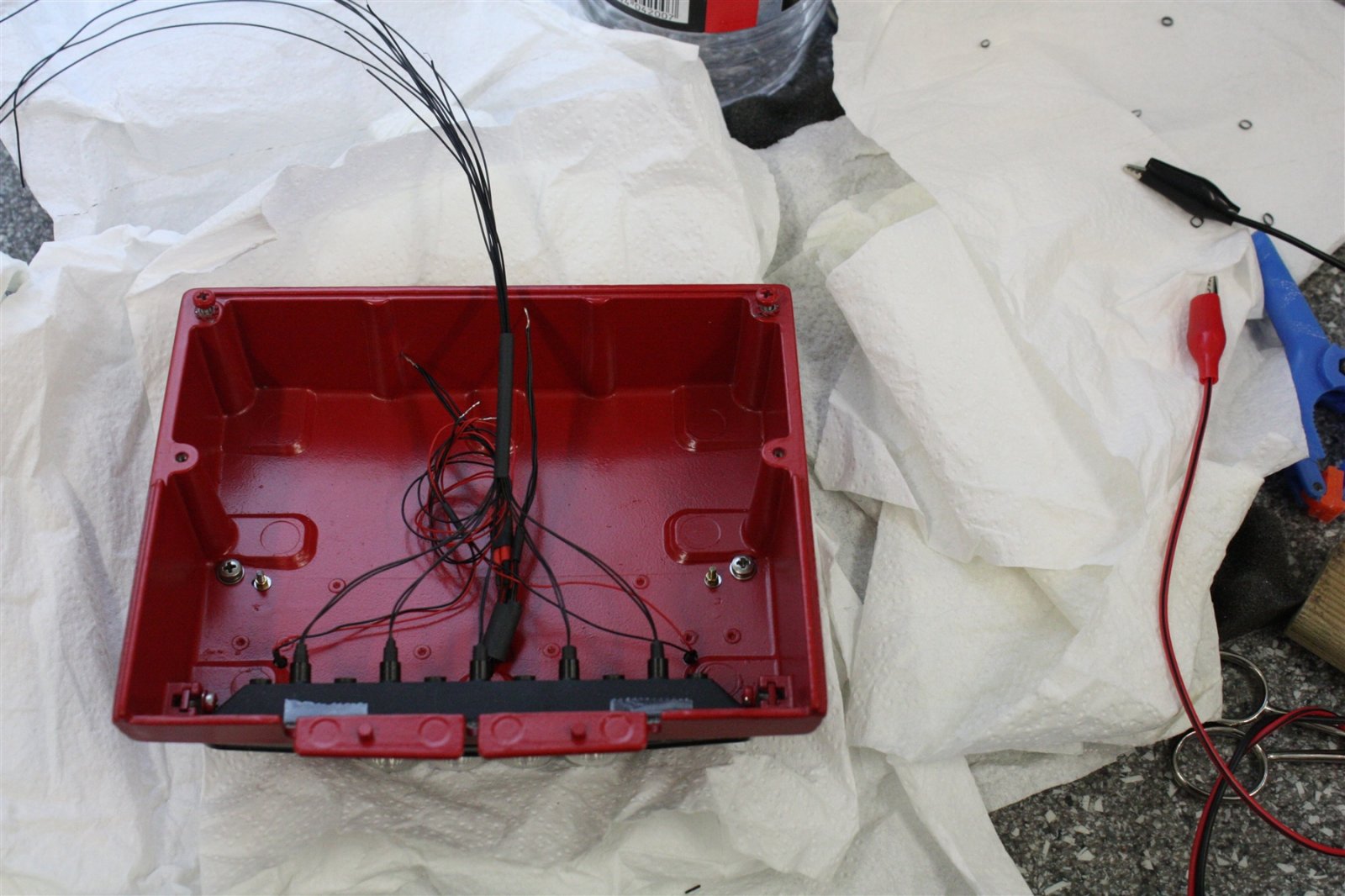

De 5 gloeilampjes gemonteerd in de 5 fittingen van de lichtbak.

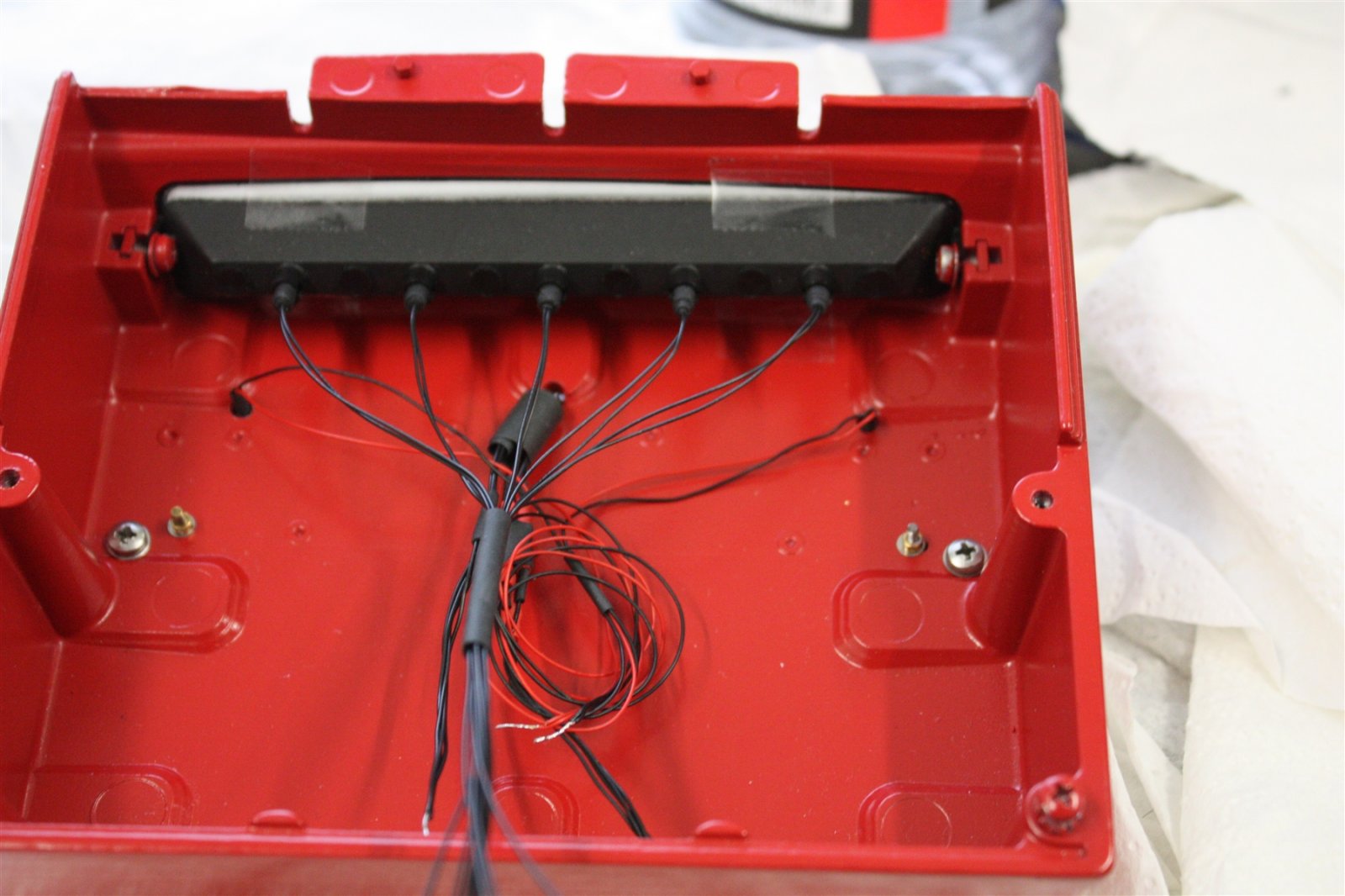

De + Plus + en - Min draadjes samengevoegd en vastgesoldeerd.


Nu komt het uur van de waarheid.
Branden alle gloeilampjes en geven ze voldoende licht ?

De gloeilampjes branden en geven voldoende licht.
Het is altijd lastig om goede duidelijke foto's te maken van brandende verlichting.

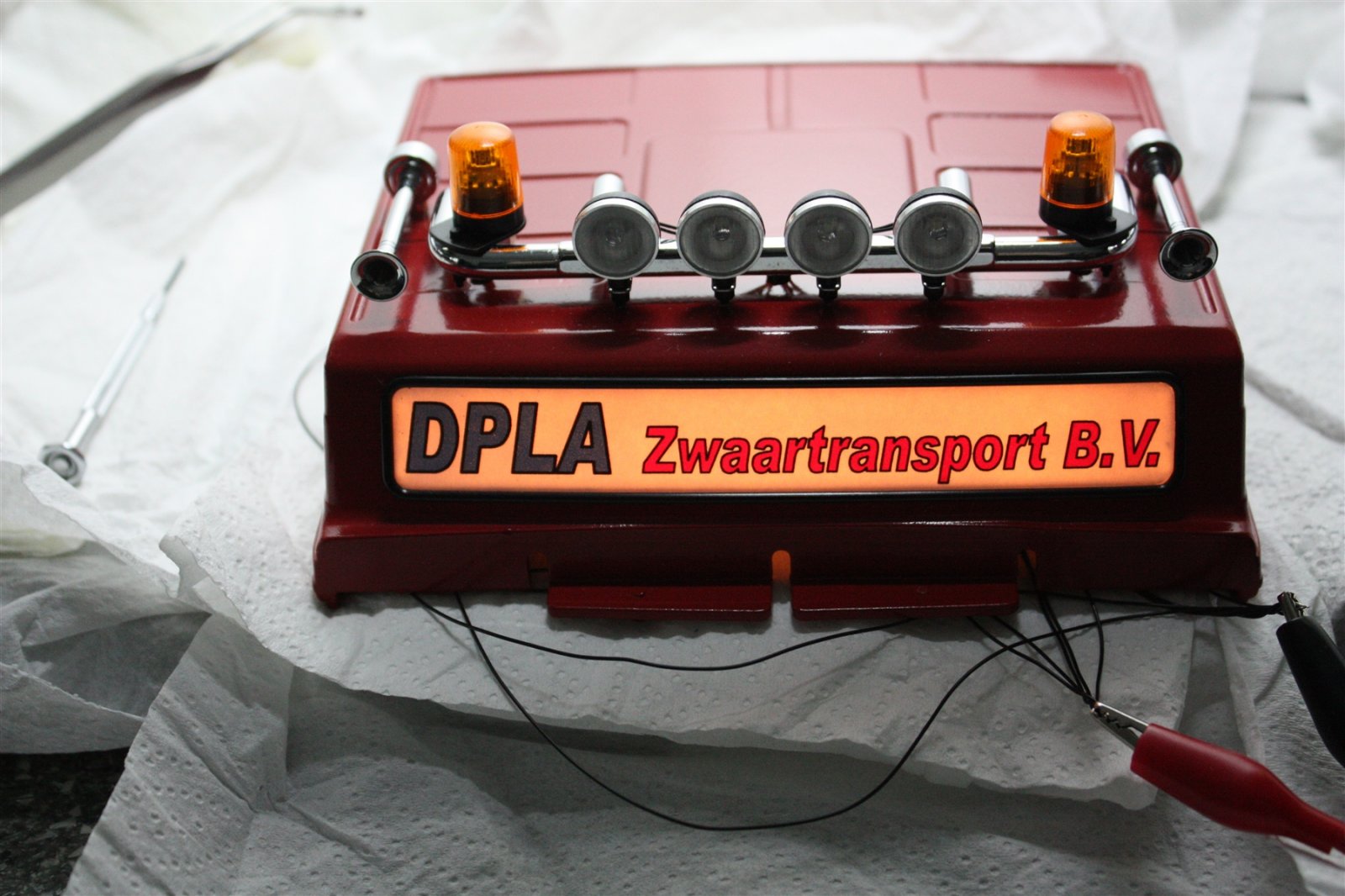

Op deze foto zie je nauwelijks of de gloeilampjes wel branden.

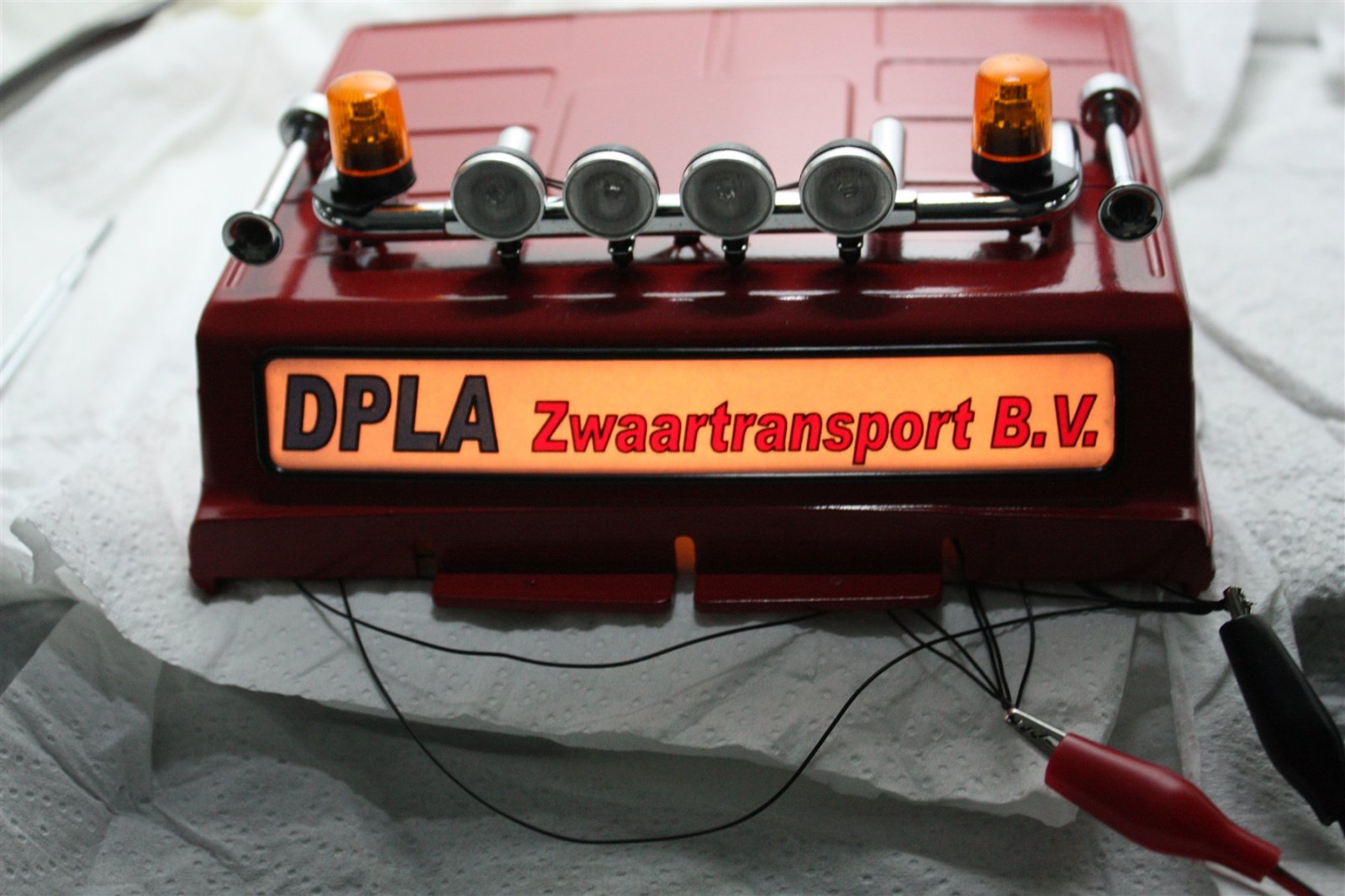

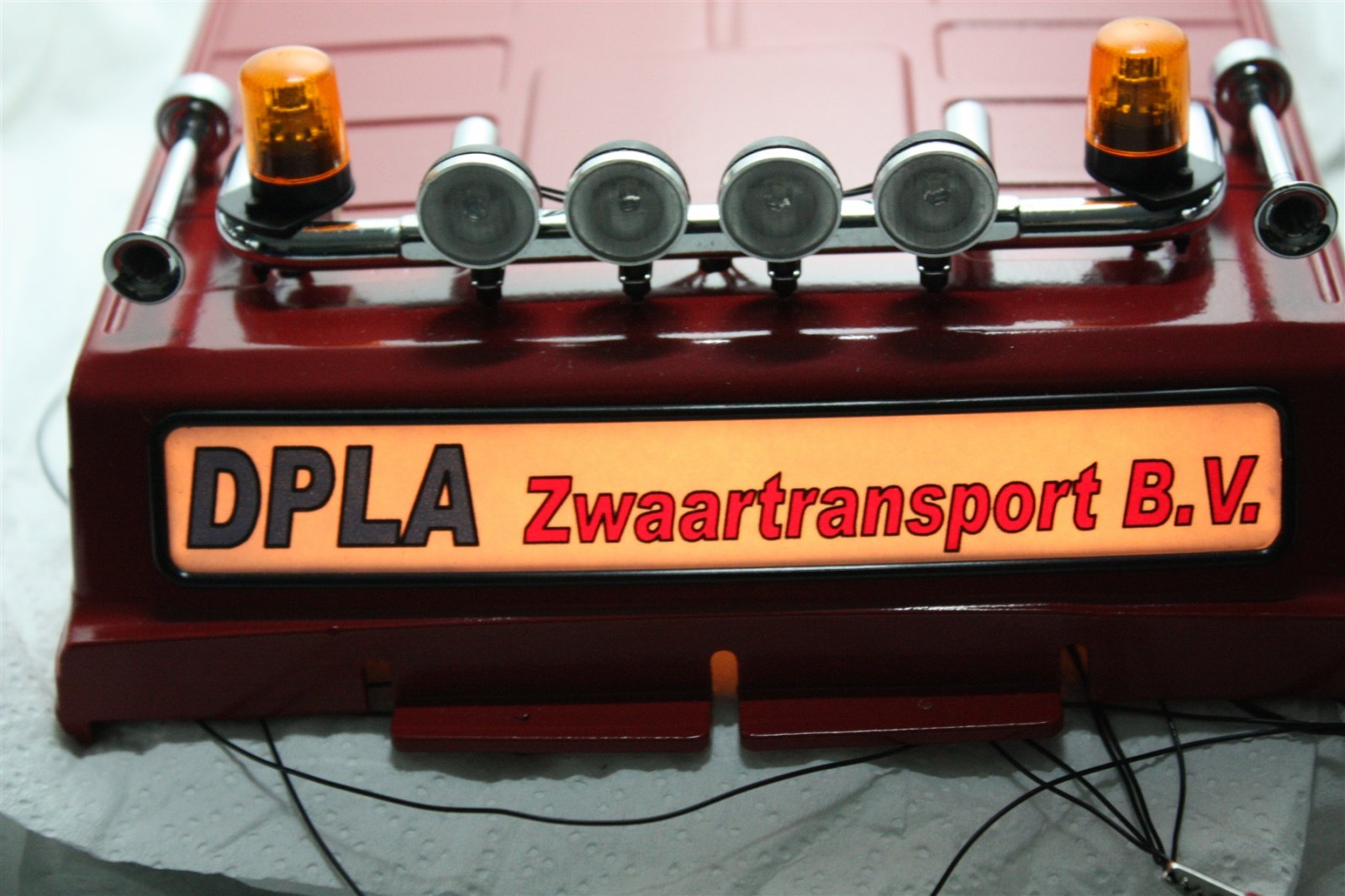

Dit is beter !






Ik ben tevreden over het resultaat.

Tot zover deze update.

Laatst bewerkt:
Update : 216

Hallo allemaal,

Weer verder gegaan met de elektronica aan de achterkant van Volvo F16.
De achterste aangedreven achteras gedemonteerd, zodat er wat meer ruimte is aan de achterkant van het chassis om de 52 draadjes door te voeren, c.q. de draadjes vast te solderen aan de kabelbomen.

As je iets bouwt een aantal jaren geleden en je hebt nog geen gloeilampjes gekocht, moet je altijd maar afwachten of het past wat je toen bedacht/gemaakt heb.
En !
Het past, de bedrading past precies door de twee gaatjes, er is geen ruimte meer over.

Weer veel te veel foto's gemaakt.

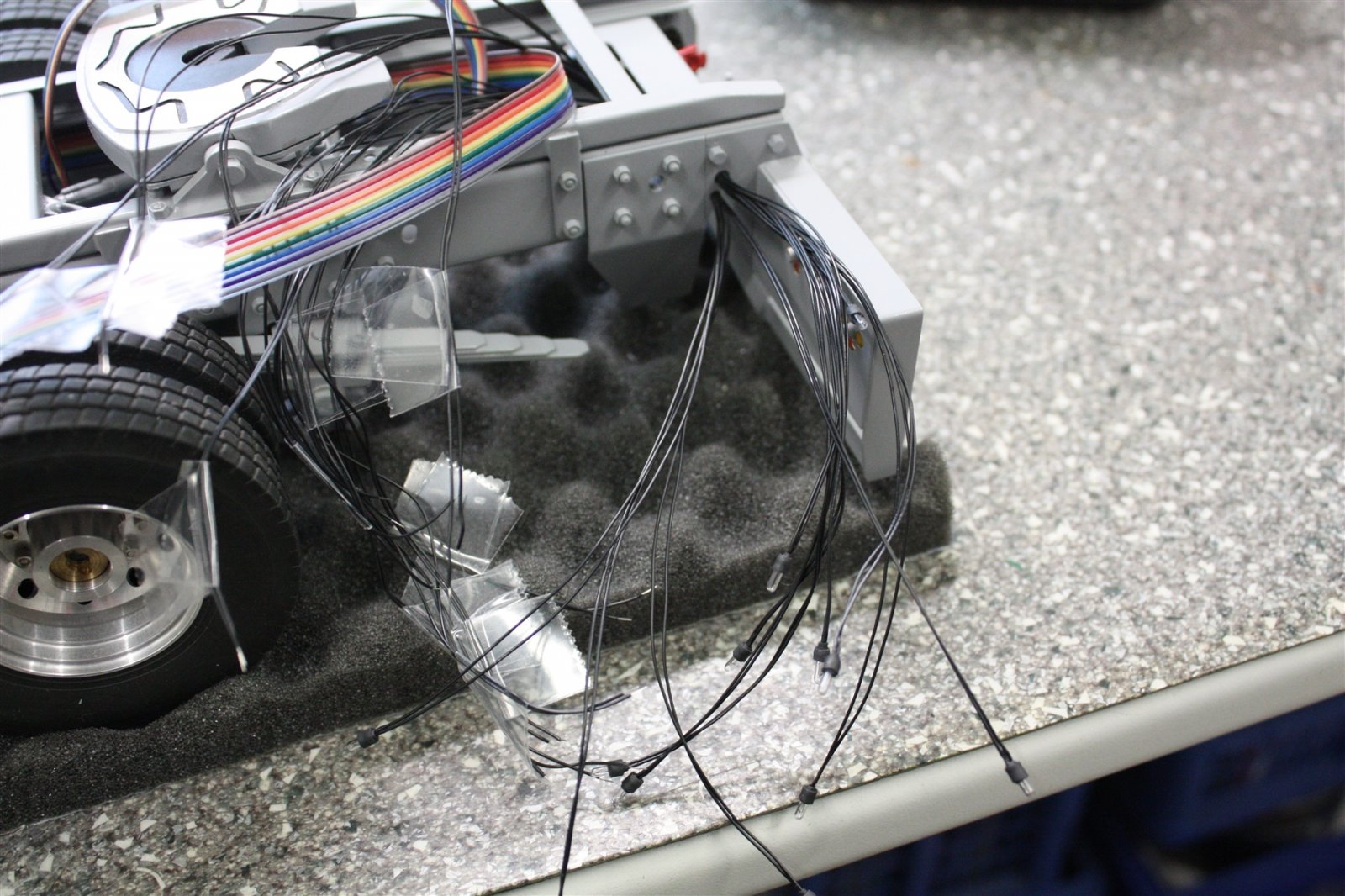

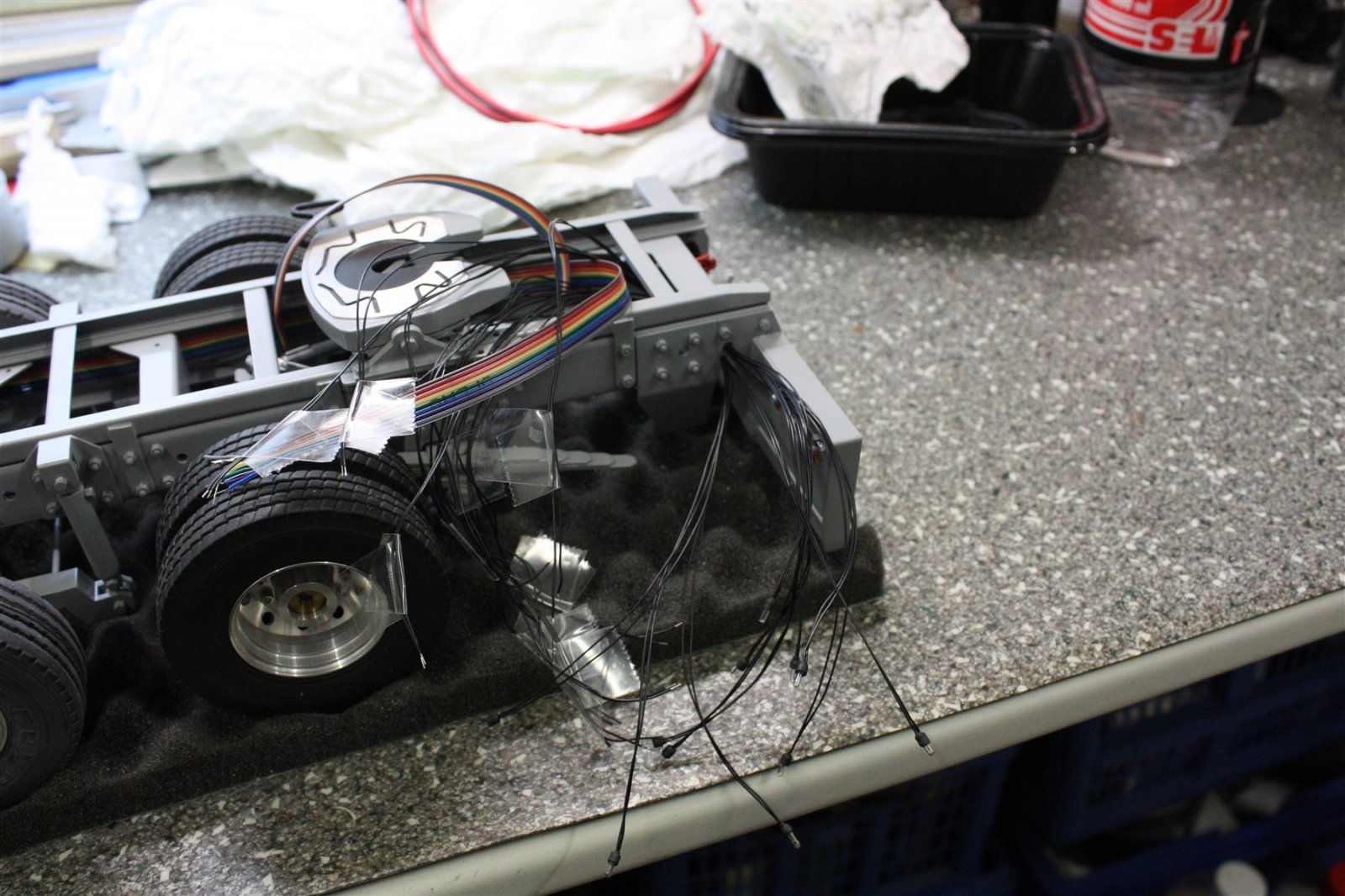

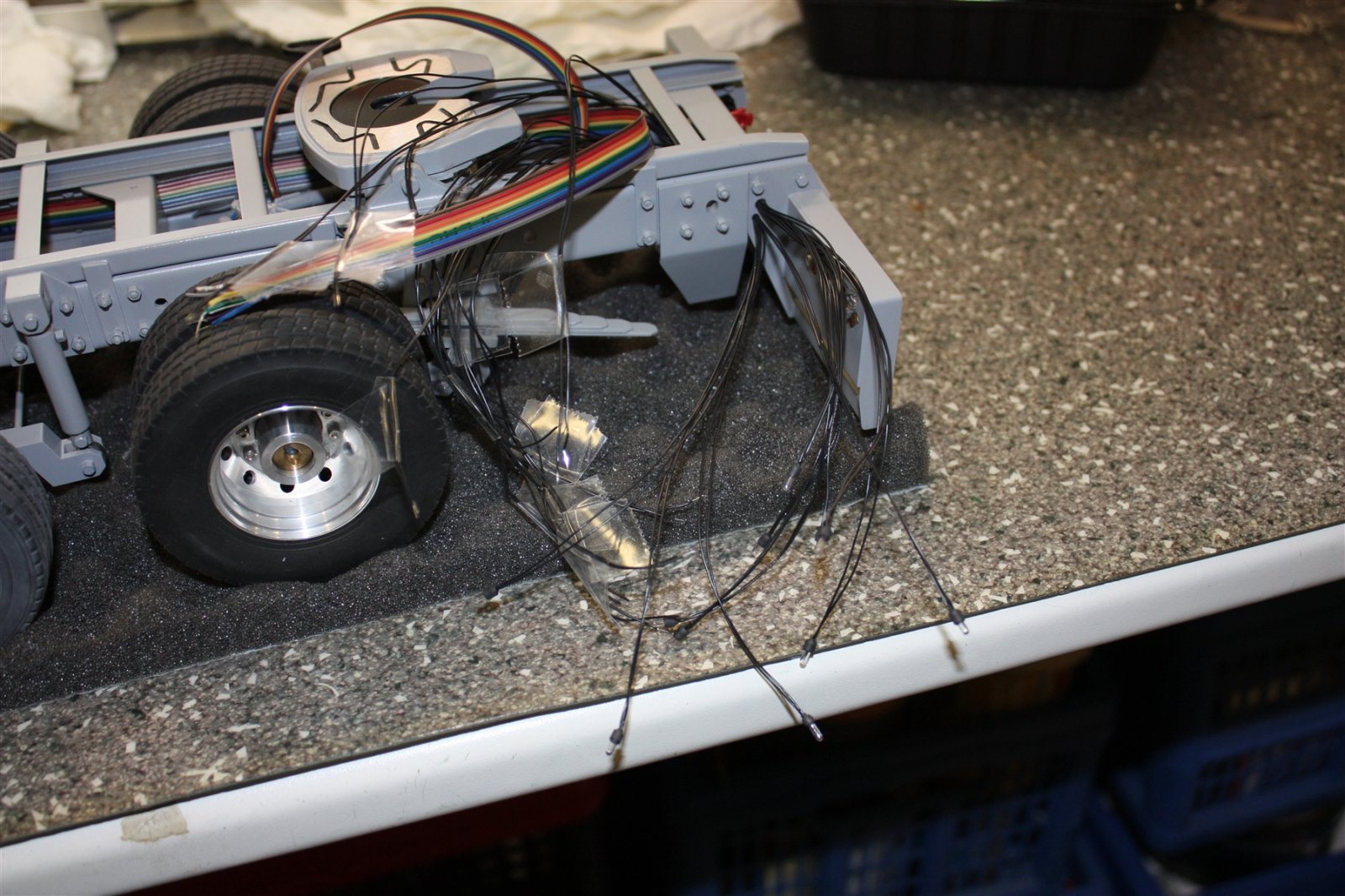

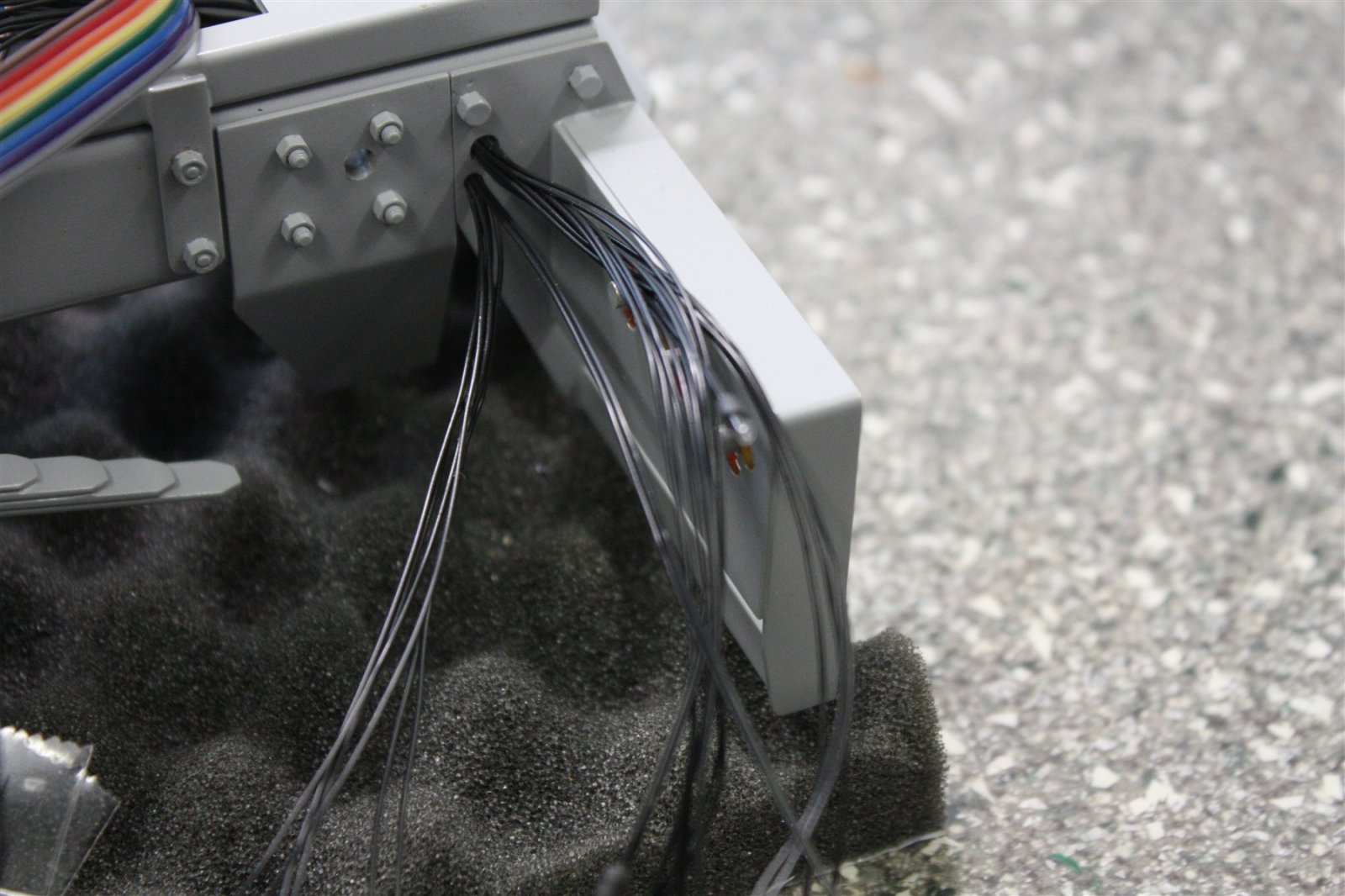

26 draadjes doorgevoerd door de 2 gaatjes van 2 en 3mm rond in chassis aan de linkerkant

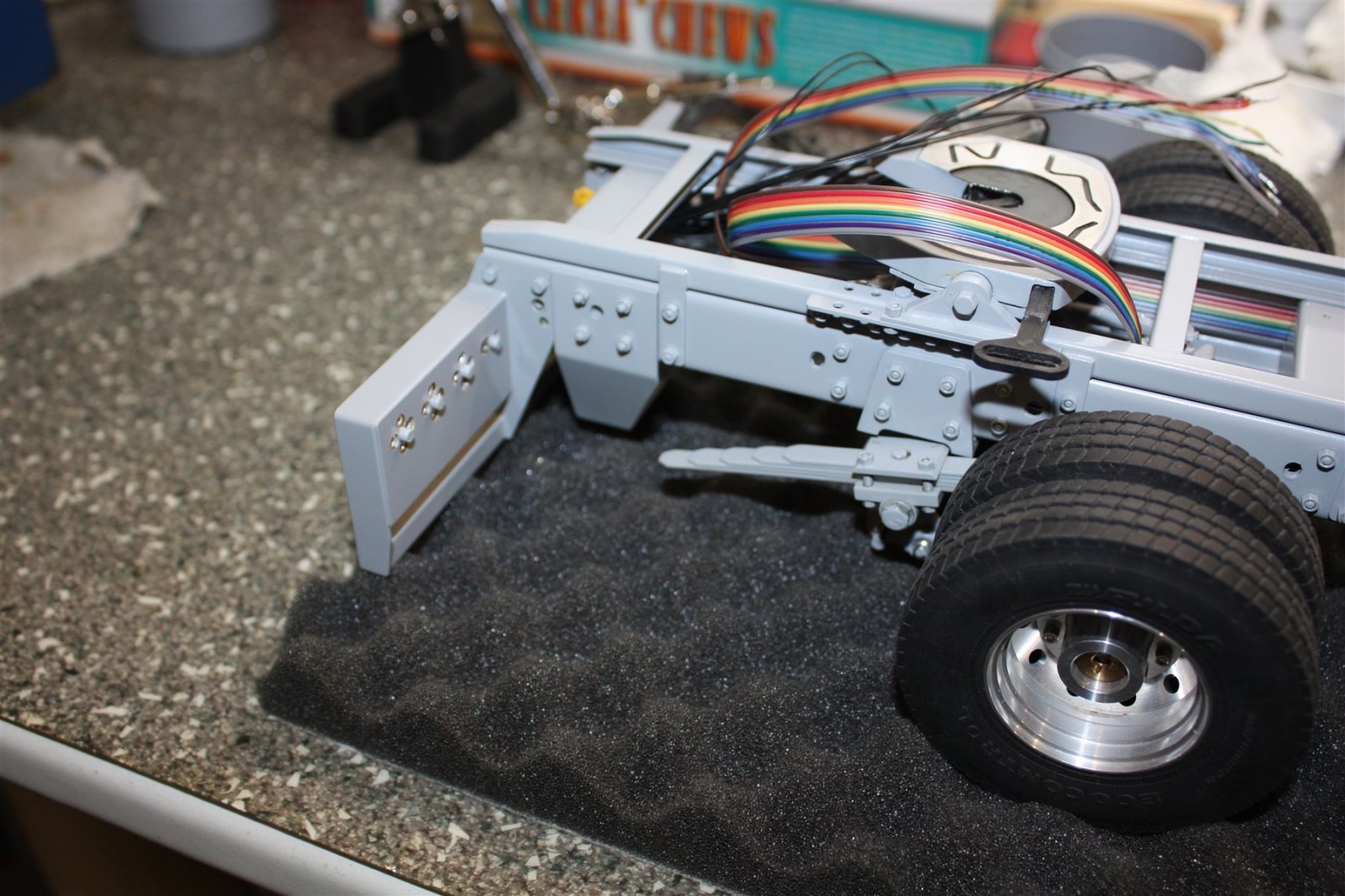

Van voren naar achteren door de openingen van de traversen (links/rechts) twee platte acht aderige met acht verschillende kleuren kabelbomen aangelegd/doorgetrokken.






De draadjes per gloeilampje even aan elkaar vastgeplakt, zodat het straks makkelijker is met het aansluiten/solderen van de draadjes aan de kabelboom.


Aan de rechterkant de 2 geboorde gaat in het chassis van 2 en 3mm rond, nog onder bedrading.

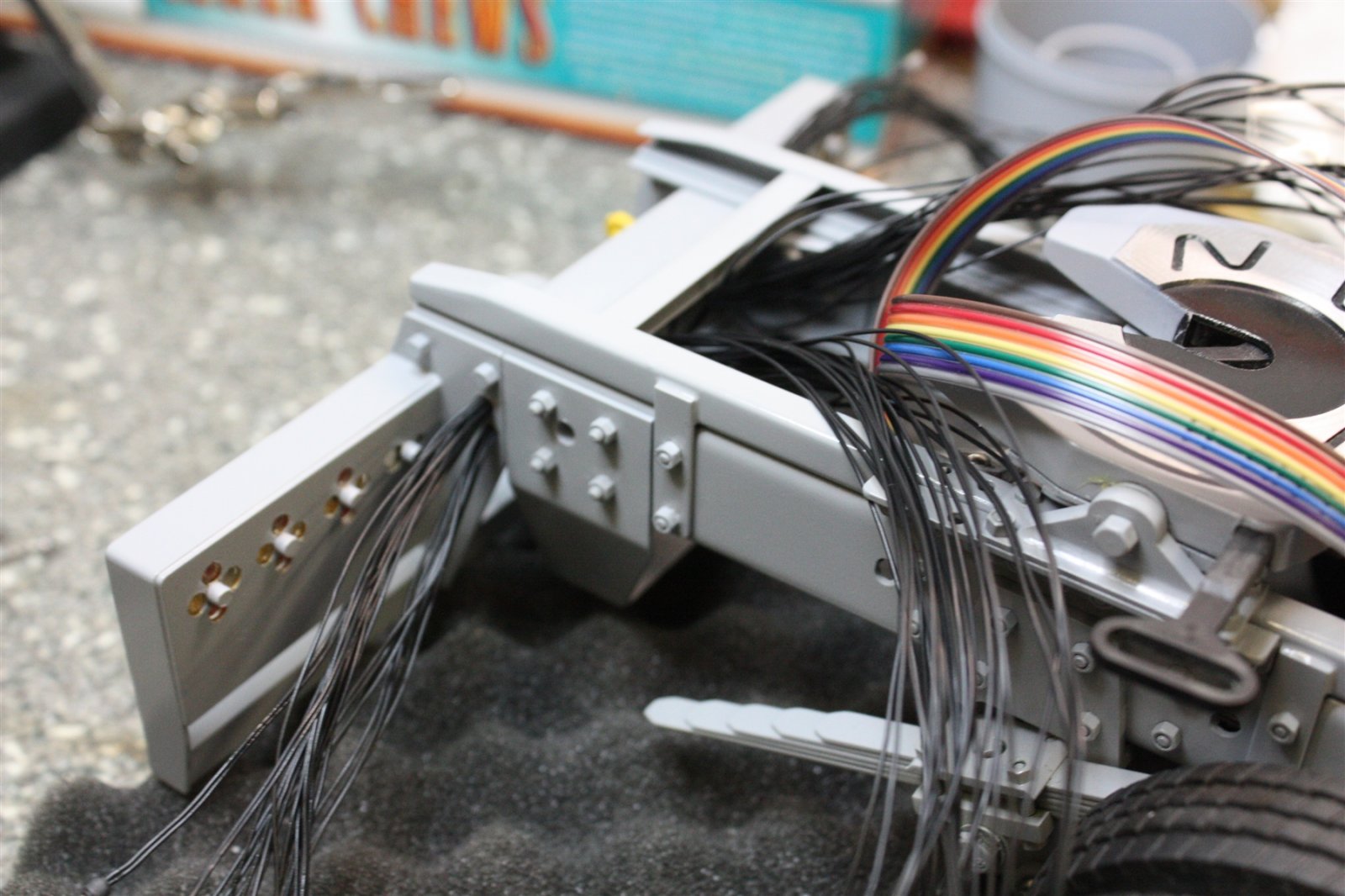

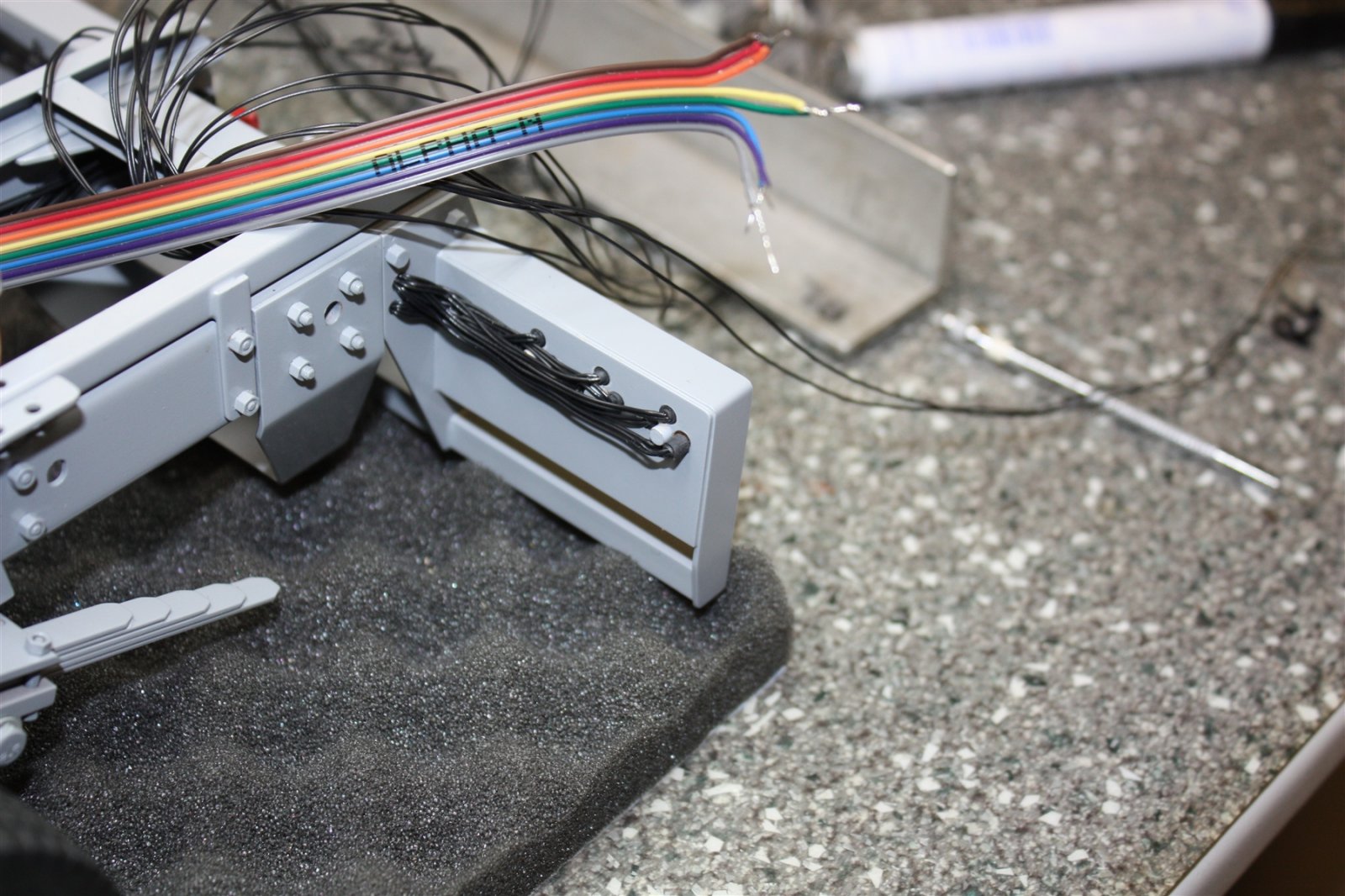

De gaatjes in de bumper voor de achterlichten iets moeten uitvijlen, zodat de gloeilampjes in de achterlichten passen, dit is gelukt zonder de lak beschadigingen.


De 26 draadjes aan de rechterkant doorgevoerd door de 2 gaatjes va 2 en 3mm.

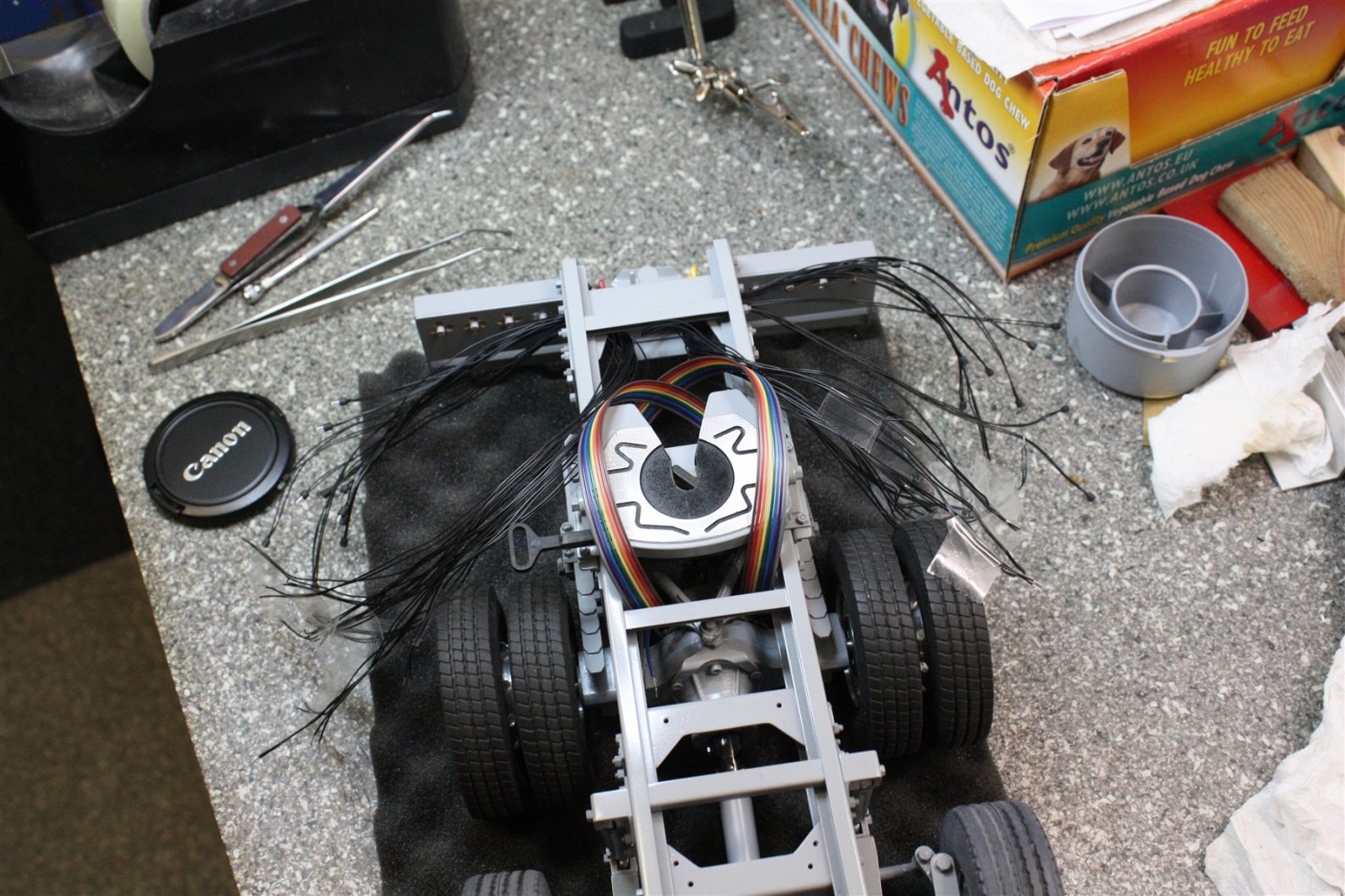

Bovenaanzicht van de 52 invoerde draadjes in het chassis. (26 rechts, 26 links)
(zie ook de ingevoerde 8 aderige gekleurde kabelbomen linksrechts)


Tot zover deze update.

Mooi geworden die lichtbak, wat een kabeltjes Piet voor je achter lichten. Met je foto,s geef je duidelijk aan hoe mede modelbouwers bedrading kunnen leggen.

Update : 217

Hallo allemaal,

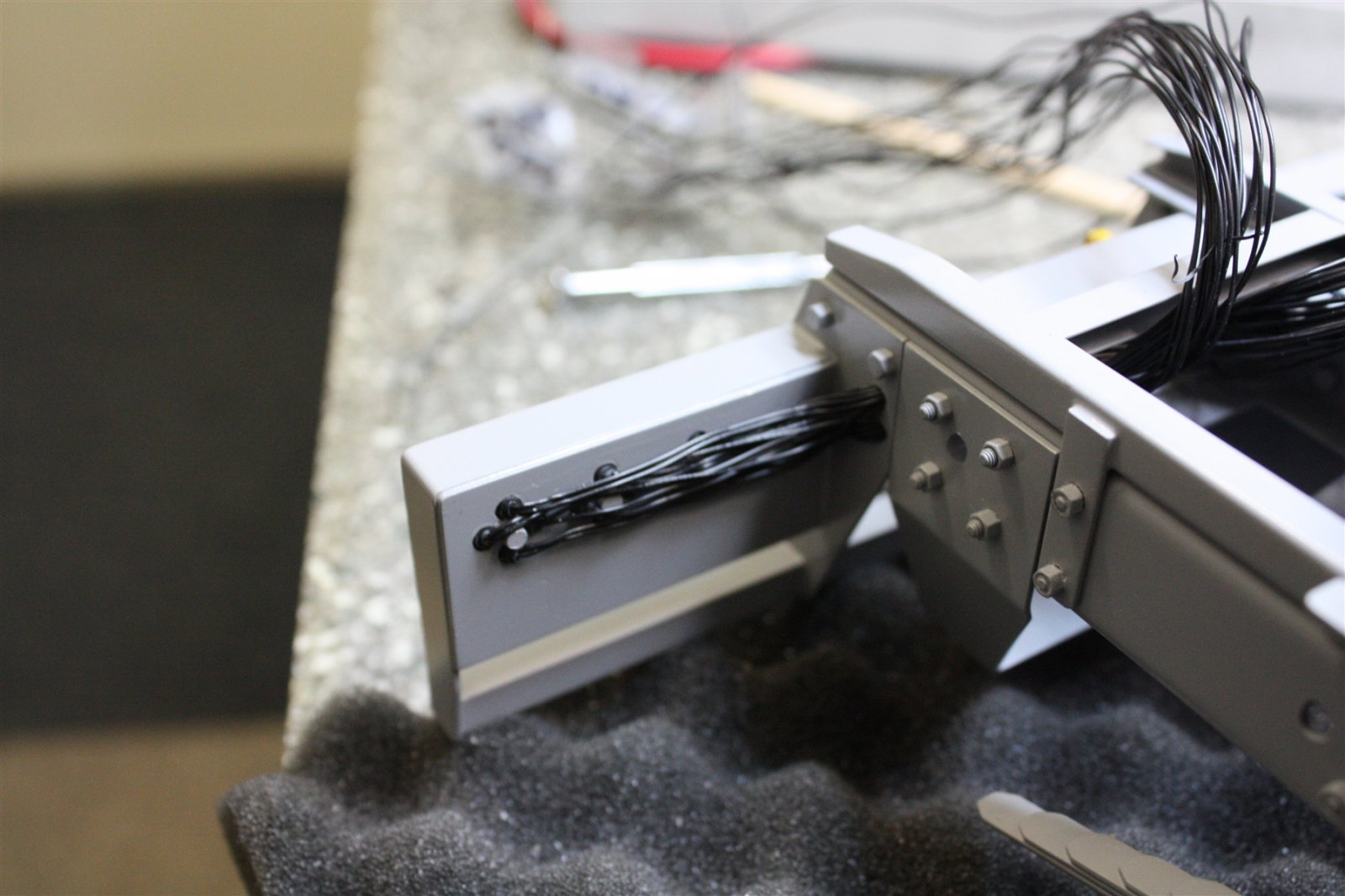

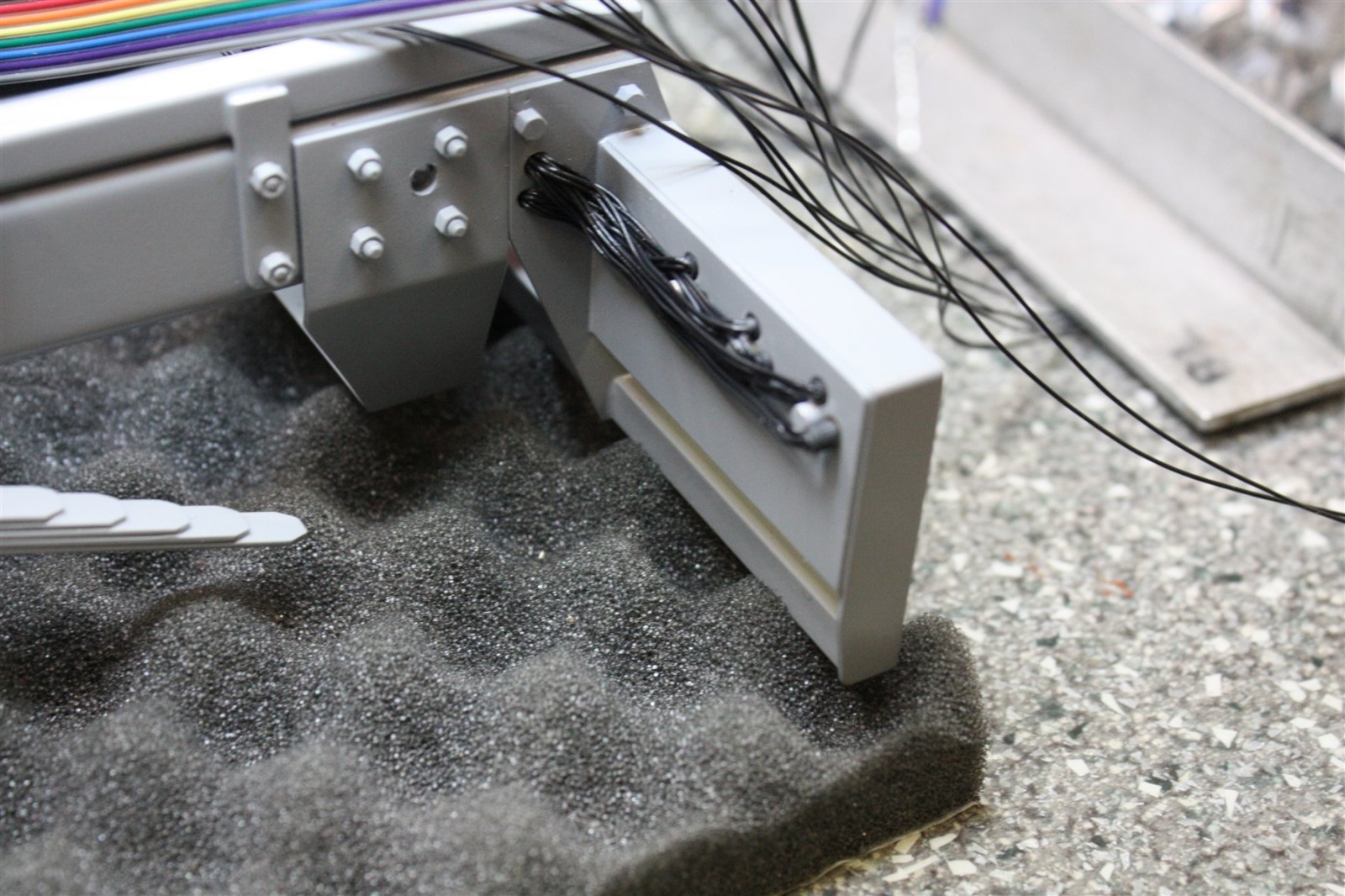

De gloeilampjes aan de rechterkant gemonteerd in de Hamburger achterlichten, de bedrading zo mooi mogelijk strak getrokken en glad afgewerkt.
De bedrading wordt in een later stadium nog netjes afgewerkt en weggewerkt.

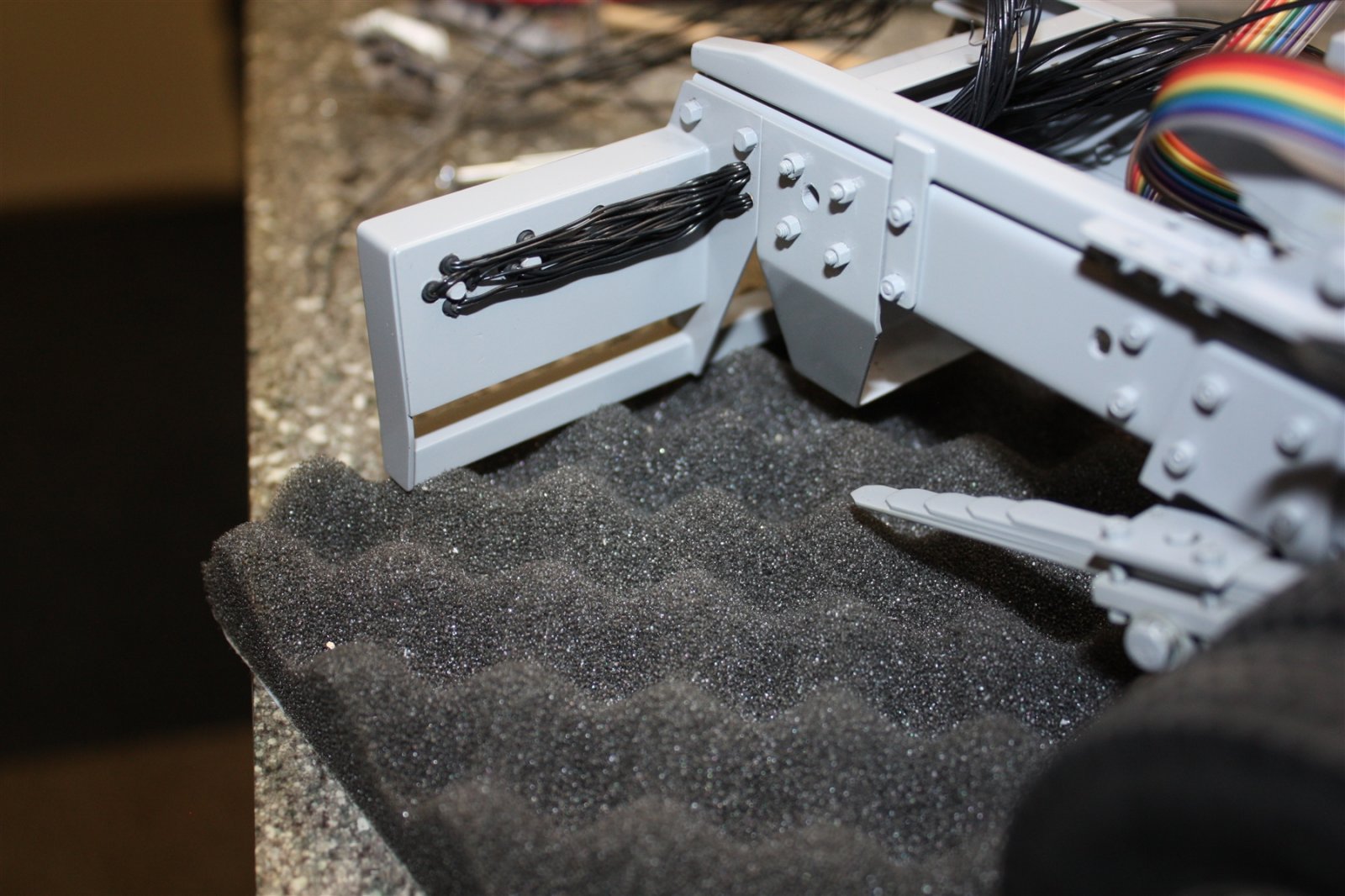

De gloeilampjes aan de linkerkant gemonteerd in de Hamburger achterlichten, de bedrading zo mooi mogelijk strak getrokken en glad afgewerkt.


Voor de plus + 3 draden van de kabelboom samengevoegd en aan elkaar gesoldeerd (bruin-rood-oranje). omdat de 26 plus draden worden samengevoegd tot 1 draad en daarna aan de plus + draad van de kabelboom gesoldeerd. 13 gloeilampjes links, 13 gloeilampjes rechts.
De inschakeling van de verlichting vind plaats via de min - daad (Beier USM RC 2 module schakelt va de min - draad)
Voor de min - draad voor de richtingaanwijzers 2 draden (geel en groen) van de kabelboom samengevoegd/gesoldeerd, hier worden 6 richtingaanwijzer gloeilampjes op aangesloten.

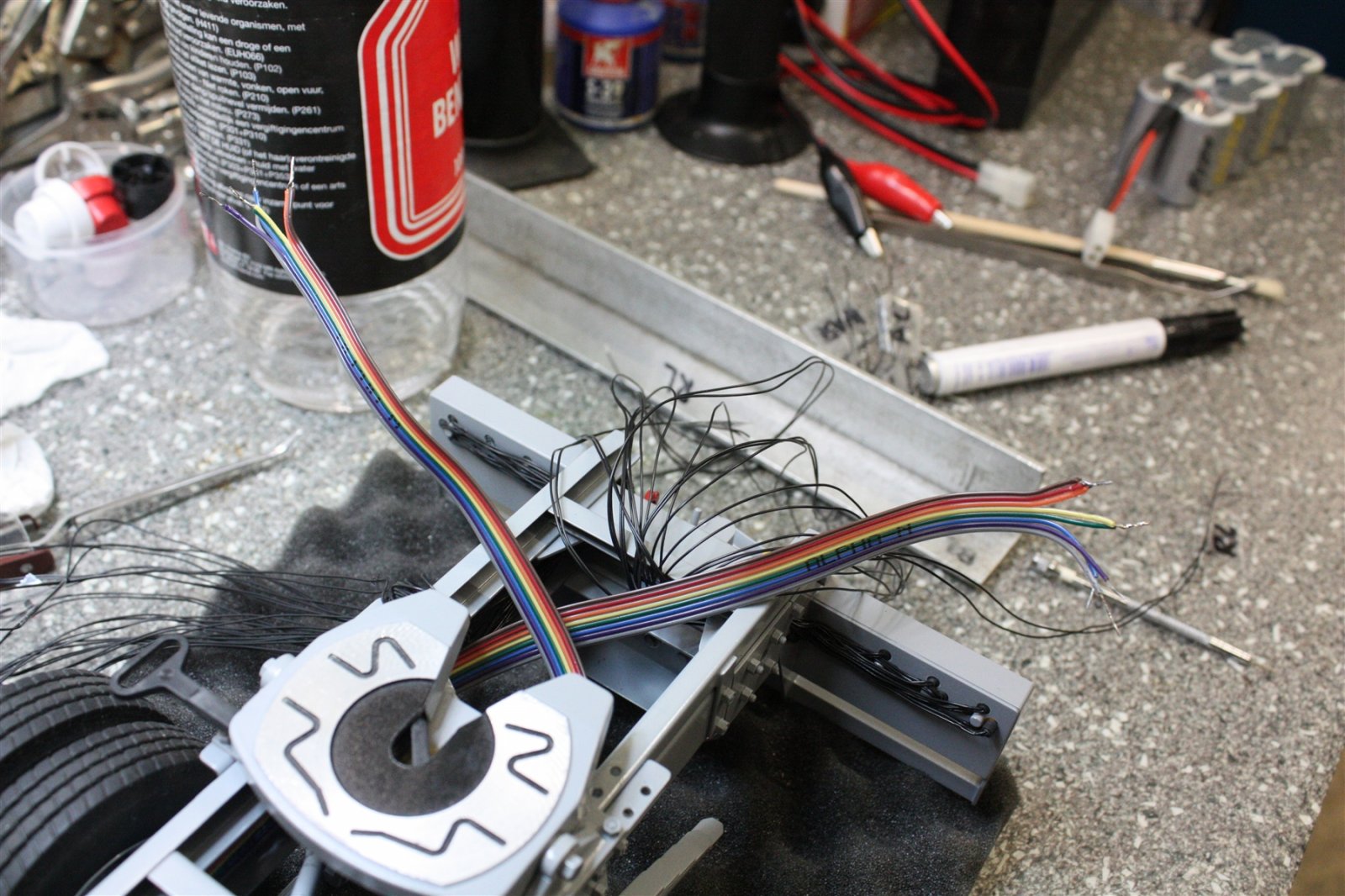

Beide kabelbomen voorbereid om de 52 draadjes samen te voegen en vast te solderen aan de 2 kabelbomen.

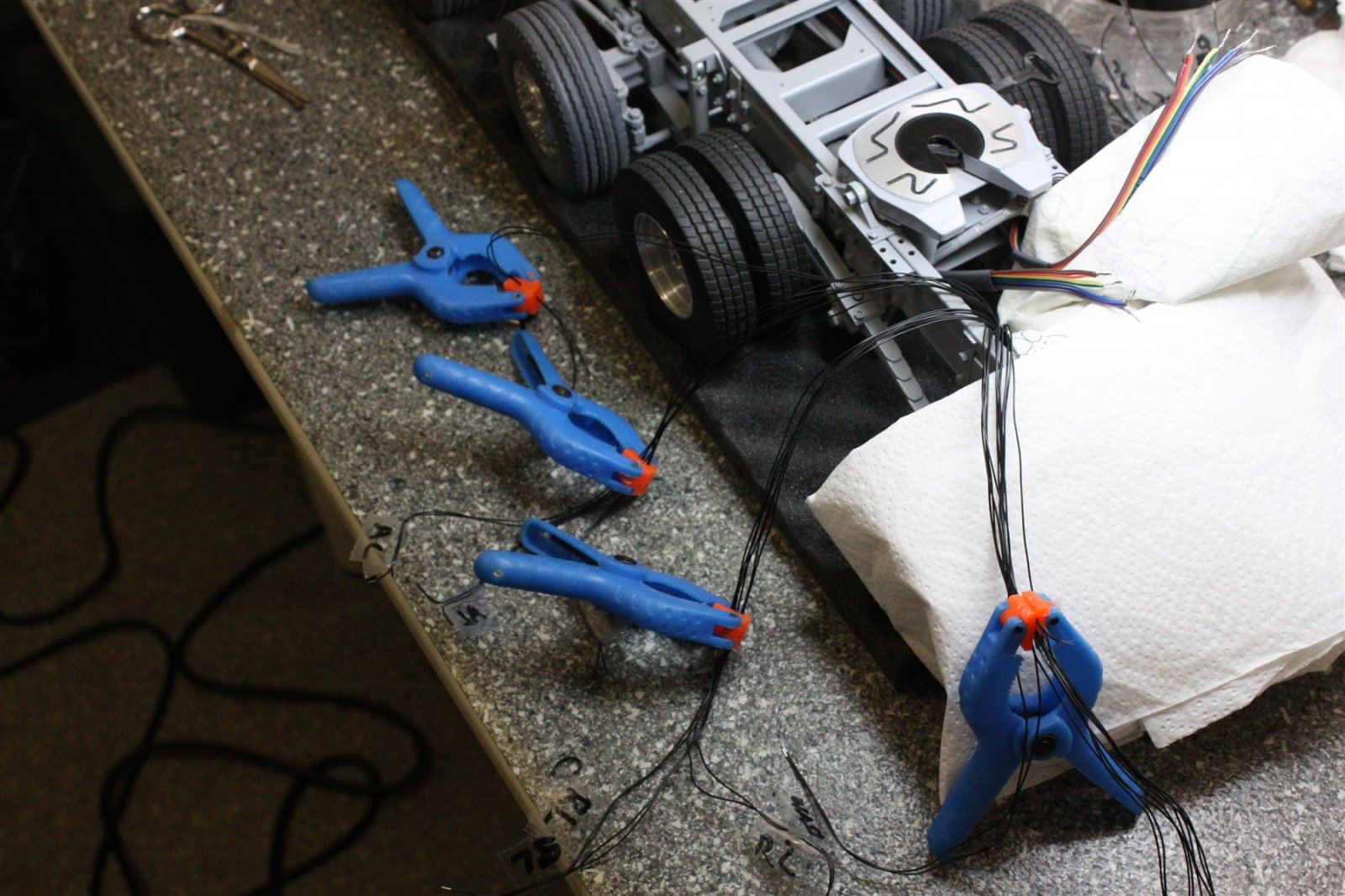

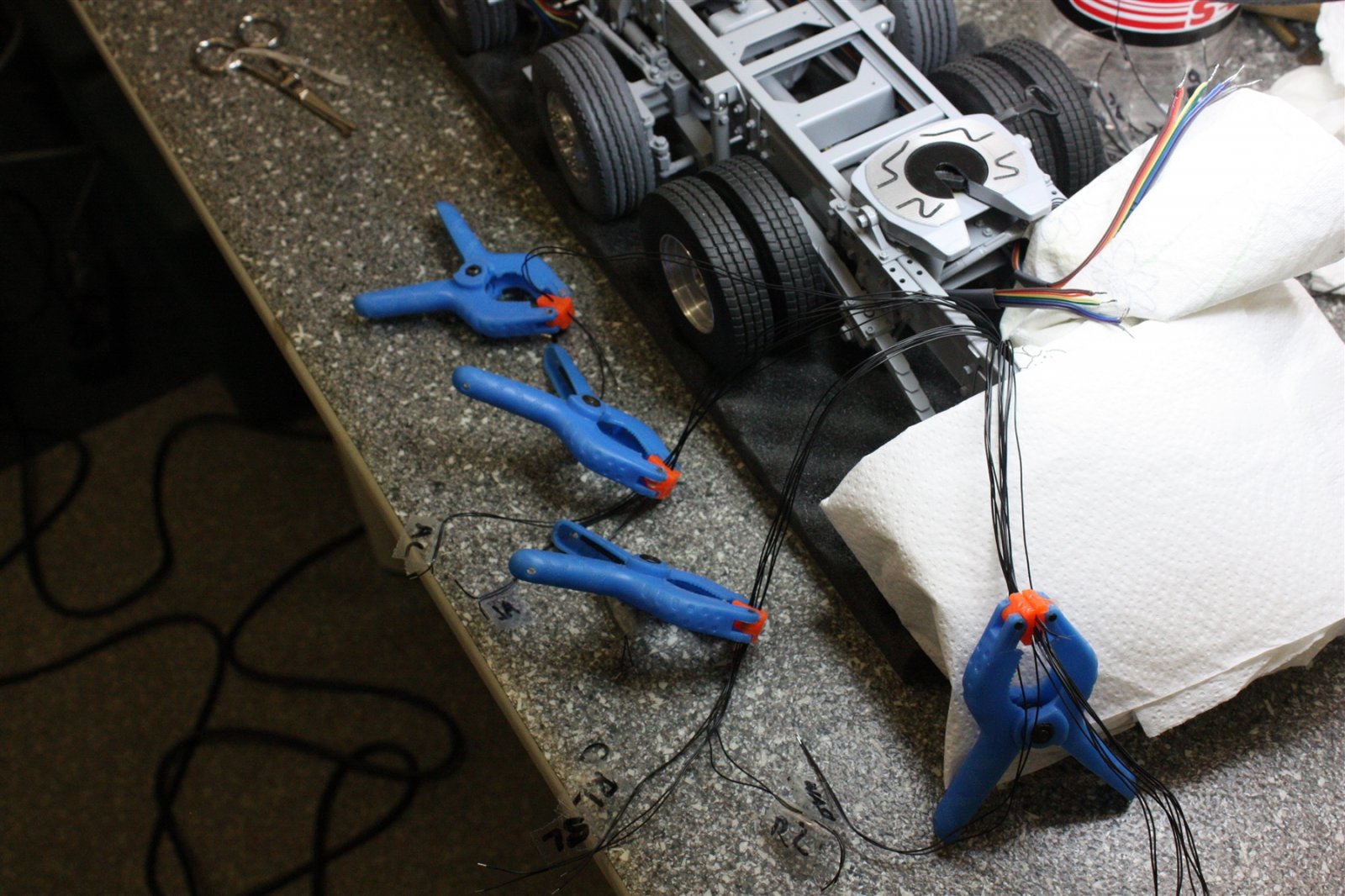

Daarna de draadjes gegroepeerd die bij elkaar horen, deze even vastgeklemd met een klemmetje, om daarna vast te solderen aan de daarvoor bestemde min - draad van de kabelboom.




Tot zover deze update.

Als je de draadjes NIET eerst vertint, dan kan je gebruik maken van ader eind hulsjes; de draadjes in een passend hulsje schuiven, en dan solderen; een krimpkousje er over en klaar is Piet.

Als je de draadjes NIET eerst vertint, dan kan je gebruik maken van ader eind hulsjes; de draadjes in een passend hulsje schuiven, en dan solderen; een krimpkousje er over en klaar is Piet.

Hallo Cor,

Bedankt voor de informatie.
Ik ken als elektro leek geen ader eindhulsjes, ik weet ik niet hoe deze eruit zien, heb jij daar toevallig een voorbeeld van en waar je deze ader eindhulsjes kan kopen ?

Of bedoel je deze hulsjes ?

Ader eindhulsjes.01.jpg

Ader eindhulsjes.02.pg.png




Ik heb alle draadjes van te voren vertind en daarna vast gesoldeerd en er een krimpkousjes er overheen gekrompen.

Ja, die bovenste zijn erg handig daarvoor, want ze houden de draadjes allemaal lekker bij elkaar, als je ze eenmaal in het buisje hebt gedrukt; dan is het solderen zo gepiept;
electrotechnische zaken hebben die, en natuurlijk Conrad, in zakjes van 100 stuks in verschillende maten vanaf 0,3 mm2.

Cor
