Zelf touw maken op een touwslager

[Stephan Kertész]

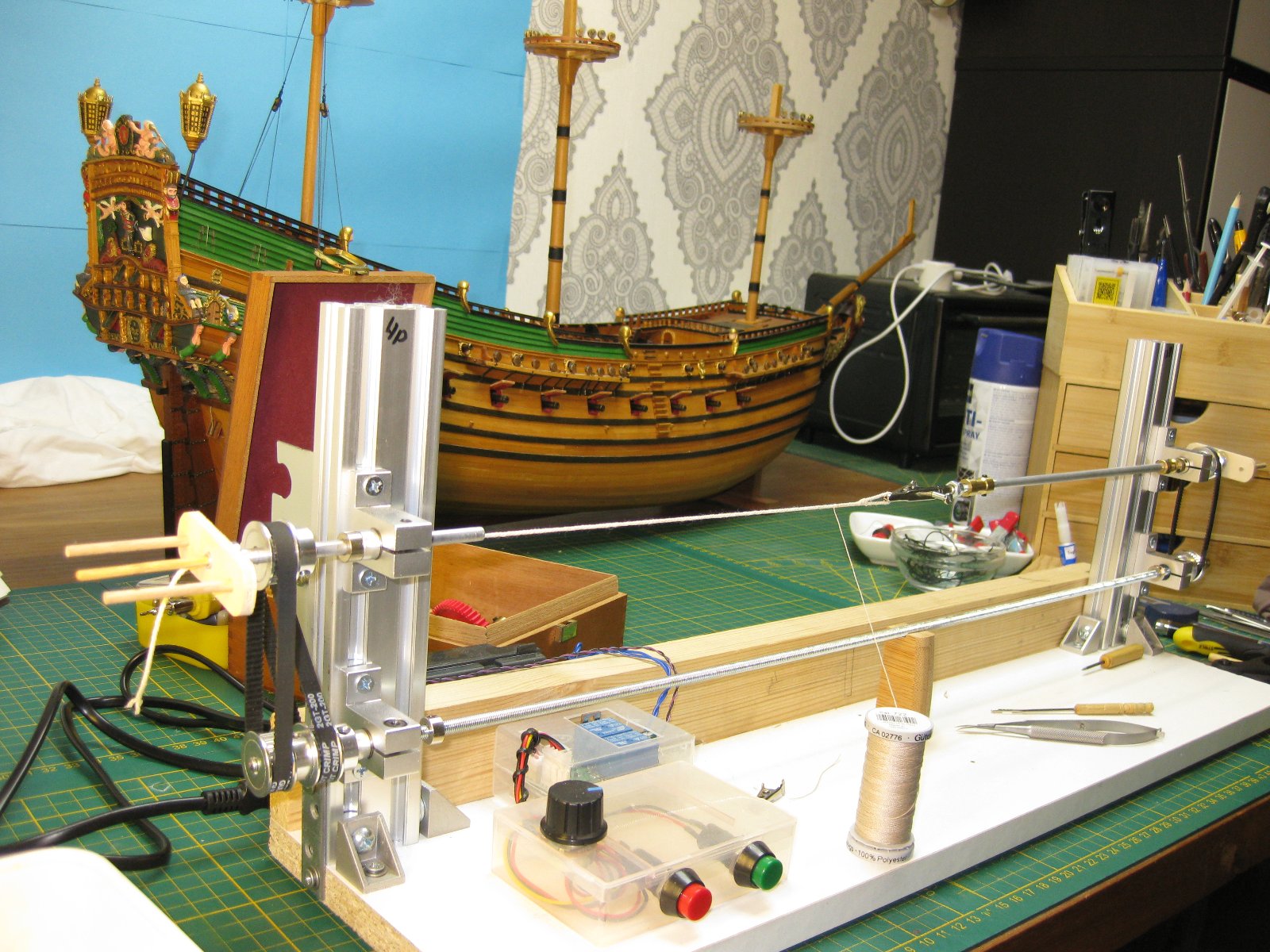

Mij werd gevraagd om uit te leggen hoe ik mijn wikkelmachine heb gemaakt en welke onderdelen ik daarvoor nodig heb.

Eerst heb je een houten plaat nodig waar de machine op gemonteerd word. De mijne is 20x160 x 600 mm. Dat is een prima maat om mee te beginnen. Langer geeft problemen met de stabiliteit, maar voel je vrij om hem groter te maken. De breedte mag meer zijn. 160 tot 200 mm. is goed. De dikte is wat je hebt, 2 cm is goed, maar minder of meer is ook prima. Het moet in elk geval stevig zijn. Aan de achterkant van de plank bevestig ik een houten lat. Over de lengte. Mijn lat is 28x44x60 mm. Het is belangrijk dat hij een hoek van 90 graden maakt. Op de volgende foto kun je zien wat ik bedoel.

Er zijn wat extra onderdelen die je nodig hebt voor je wikkelmachine. Je kunt ze uit je oude voorraad gebruiken of nieuw kopen. Ik heb ze deels gekocht en deels uit mijn voorraad oude onderdelen. Kijk wat je hebt en wat je ermee kunt doen. Als je onderdelen gaat kopen, is dit wat je nodig hebt. (meestal onderdelen die nodig zijn voor 3D-printers).

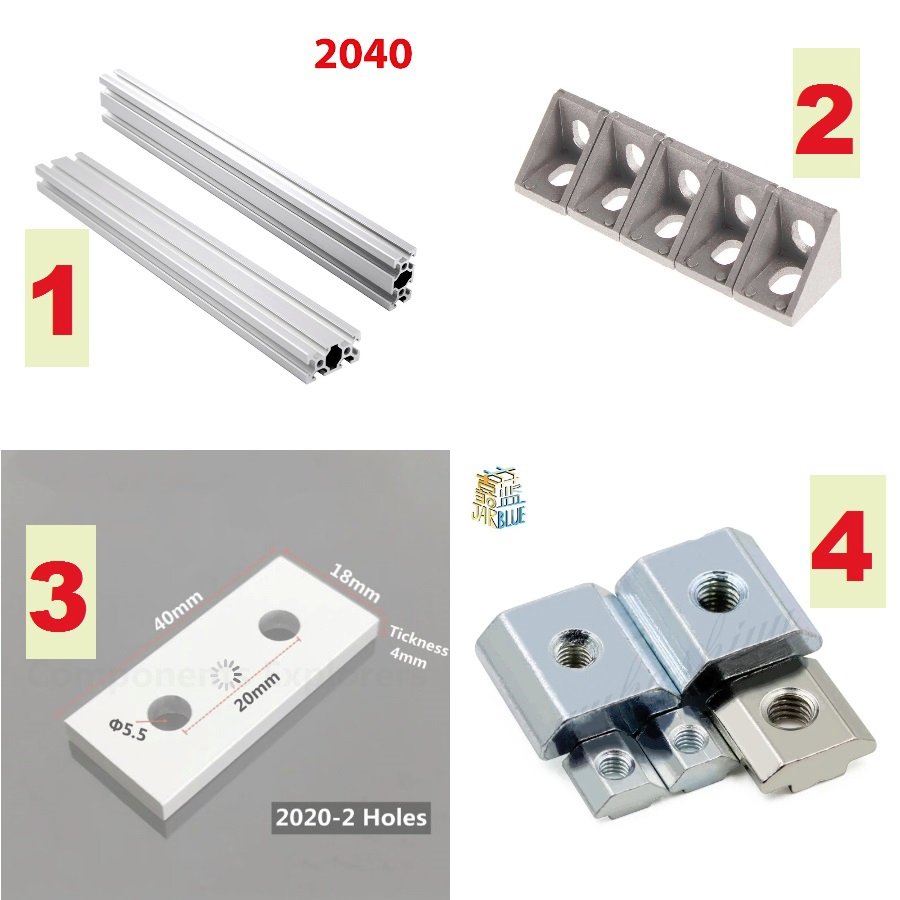

1. Aluminium extrusie profiel maat 20x40 2 stuks elk 200 mm. lang.

https://nl.aliexpress.com/item/1005...dzIdwL1k&utparam-url=scene:search|query_from:

2. hoek beugels 4 stuks (2020 serie 6 mm.)

https://nl.aliexpress.com/item/1005...=scene:pcDetailTopMoreOtherSeller|query_from:

3. vlakke verbindingsplaat voor 2020 profiel

https://nl.aliexpress.com/item/3280...%3B-1%40salePrice%3BEUR%3Brecommend-recommend

4. T-track M4 moeren voor 2020 profiel 20 stuks.

https://nl.aliexpress.com/item/3285...%3B-1%40salePrice%3BEUR%3Brecommend-recommend

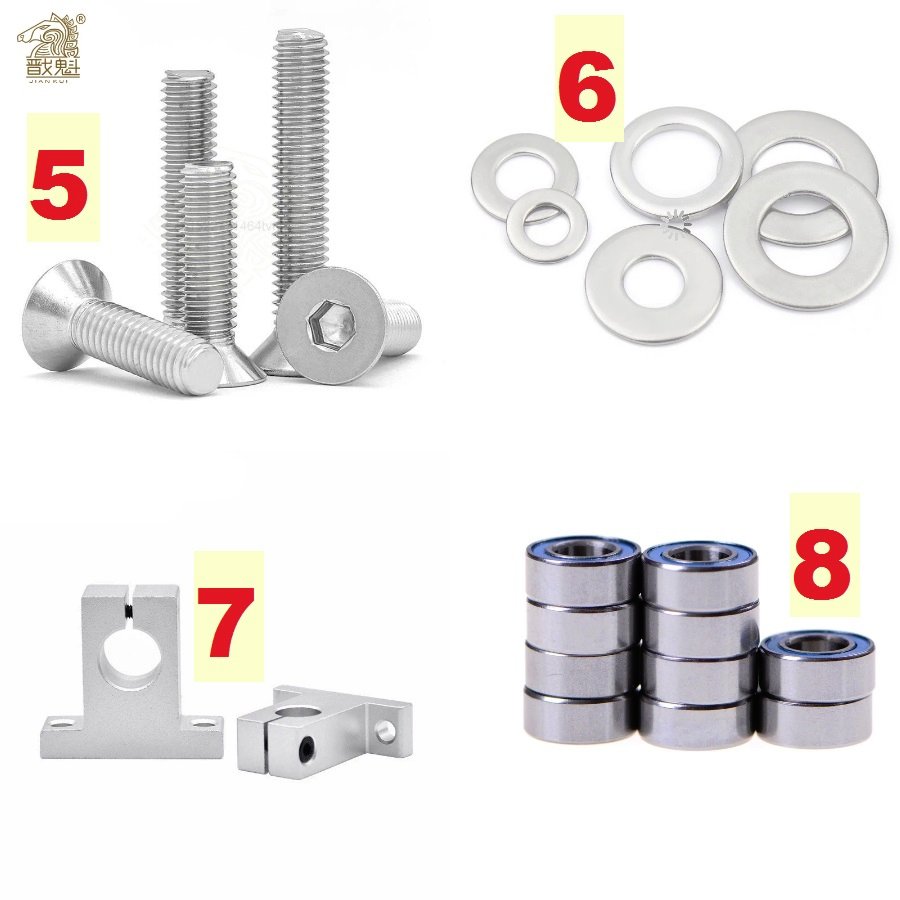

5. boutjes M4x5 en M4x8 in de link worden ze per 20 stuks aangeboden.

https://nl.aliexpress.com/item/1005...ene:pcDetailBottomMoreOtherSeller|query_from:

6. M4 sluitringen 9x1

https://nl.aliexpress.com/item/1005...=scene:pcDetailTopMoreOtherSeller|query_from:

7. Linear lager/as rail SK10 totaal 4 stuks

https://nl.aliexpress.com/item/4001...=scene:pcDetailTopMoreOtherSeller|query_from:

8. kogellagertjes 10PCS 5x10x4 mm.

https://nl.aliexpress.com/item/3283...=glo2nld&spm=2114.13010708.0.0.57a64c4dDTq9cd

9. busjes voor as met schroef. 5,05 mm. 10 stuks

https://nl.aliexpress.com/item/3290...=glo2nld&spm=2114.13010708.0.0.57a64c4dDTq9cd

10. GT2 timing pully, 30T W6 B5 6 stuks

https://nl.aliexpress.com/item/3282...=glo2nld&spm=2114.13010708.0.0.57a64c4dDTq9cd

11. Distributieriem 2GT-6 200mm. 3 stuks

https://nl.aliexpress.com/item/3296...=glo2nld&spm=2114.13010708.0.0.57a64c4dDTq9cd

12. messing buis 5 mm. buitendiameter. Ik heb hem bij Hornbach gekocht maar de Hobbyspecialist in Heythuisen heft hem ook. 1 meter of meer als je een grotere bouwt.

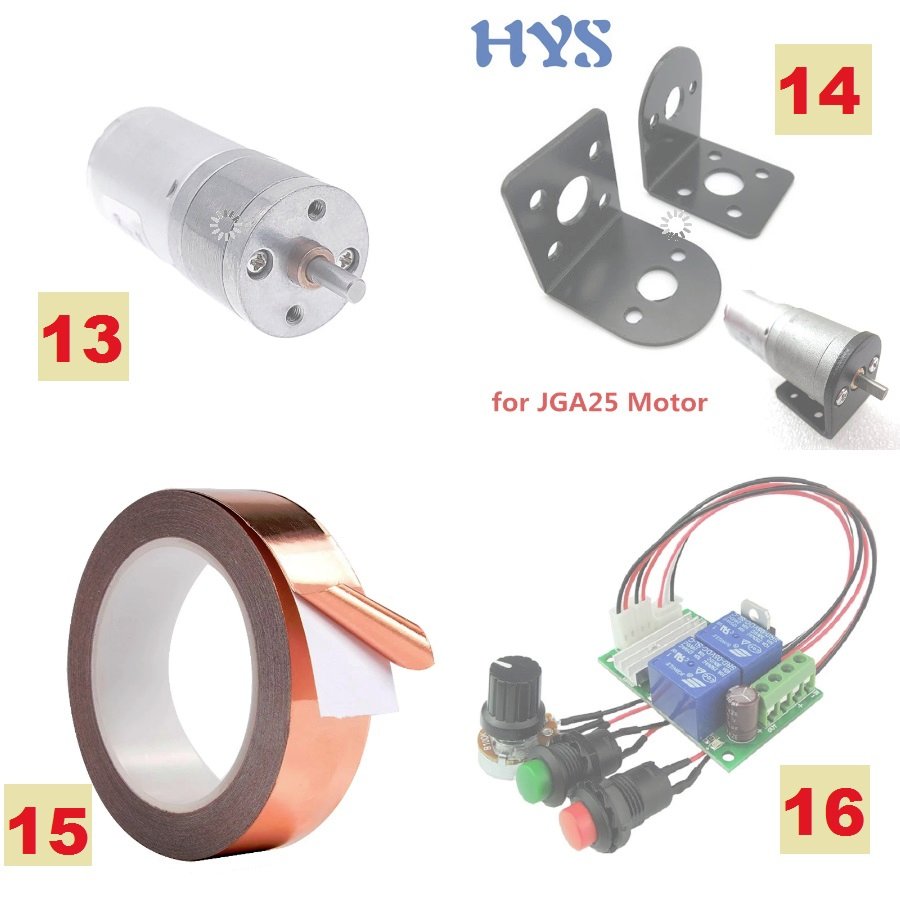

13. DC gelijkstroommotor met vertraging. Ik zou een 400 toeren nemen. Hoge snelheid geeft alleen maar problemen met winden. 12 volt in elk geval.

https://nl.aliexpress.com/item/3298...-1;3.06;-1;-1@salePrice;EUR;search-mainSearch

14. steuntje voor die motor type 370

https://nl.aliexpress.com/item/1005...=scene:pcDetailTopMoreOtherSeller|query_from:

15. De poelie heeft een as gat van 5 mm. en de motor een as van 4 mm. Je kan dit oplossen door een stukje messing buis van 5 mm (die een binnendiameter van 4 heeft er omheen te zetten.) of op te vullen met aluminium tape. Maar een buisje van 5 mm. doet het prima. Zeker als je zorgt dat je het stuk buis dat over het vlakke deel van de as komt weg halt. Du seen halve buis en de schroef van de poelie klemt toch op de as. Het mag een beetje slingeren, de tandriem vangt dit prima op.

16. snelheidsregelaar voor DC motor met voor en achteruit druk schakelaars.

https://nl.aliexpress.com/item/4001...1;2.31;-1;201@salePrice;EUR;search-mainSearch

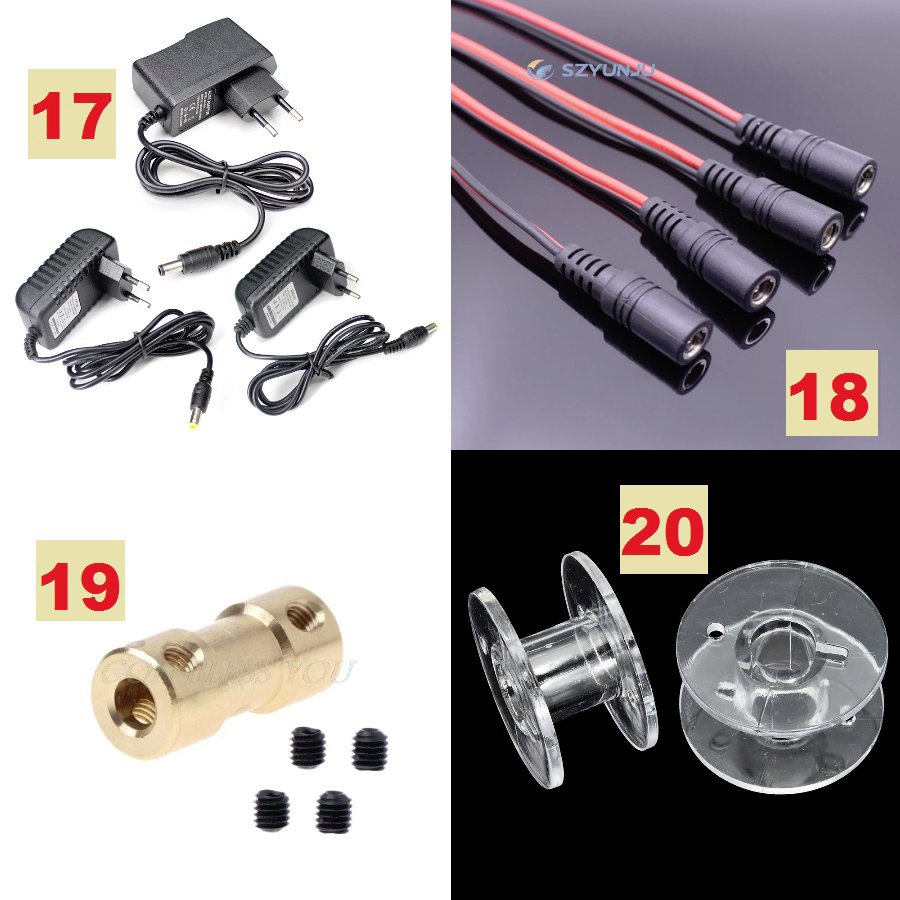

17. DC adapter 12 Volt 1 Ampere

https://nl.aliexpress.com/item/1005...=glo2nld&spm=a2g0s.8937460.0.0.55de2e0eWZY9J2

18. female adapter 2.1 mm

https://nl.aliexpress.com/item/4000...=glo2nld&spm=2114.13010708.0.0.57a64c4dNoyQ24

19. shaft coupler. Ik gebruik 4PC 5x5 en 2Pc 5x3

https://nl.aliexpress.com/item/1005...=scene:pcDetailTopMoreOtherSeller|query_from:

20. Naaimachine spoeltje.

En dan iets voor de spoelhouder en diversen.

2 stukken hardhout zoals buxus of iets dergelijks 10x15x60 mm. en 2 stukken 10x10x60 mm. Of MDF/polystyreenplaat van 2 mm. dik. 1 schroef M4x50 en 4 moeren en afstandhouders en een aantal, Phillips schroeven, van verschillende lengtes. Wat elektriciteitsdraad en krimpkous.

Als je alles in huis hebt, kunnen we beginnen met het maken van ons wikkelmachientje. Neem de basis die we eerder hebben gemaakt. Aan de uiteinden monteren we de 2040 profielen waar we hier de onderdelen 1 t/m 6 voor gebruiken. Kijk naar de lengte van de bouten. Zorg ervoor dat je de juiste lengte gebruikt. Op deel 2, de 2020 connectoren, zit aan de achterkant een lipje. Je moet het lipje verwijderen dat naar de zijkant van je bodemplaat gaat. Zodat het plat tegen de plaat zit. Het lipje tegen het 2040 profiel moet blijven zitten.

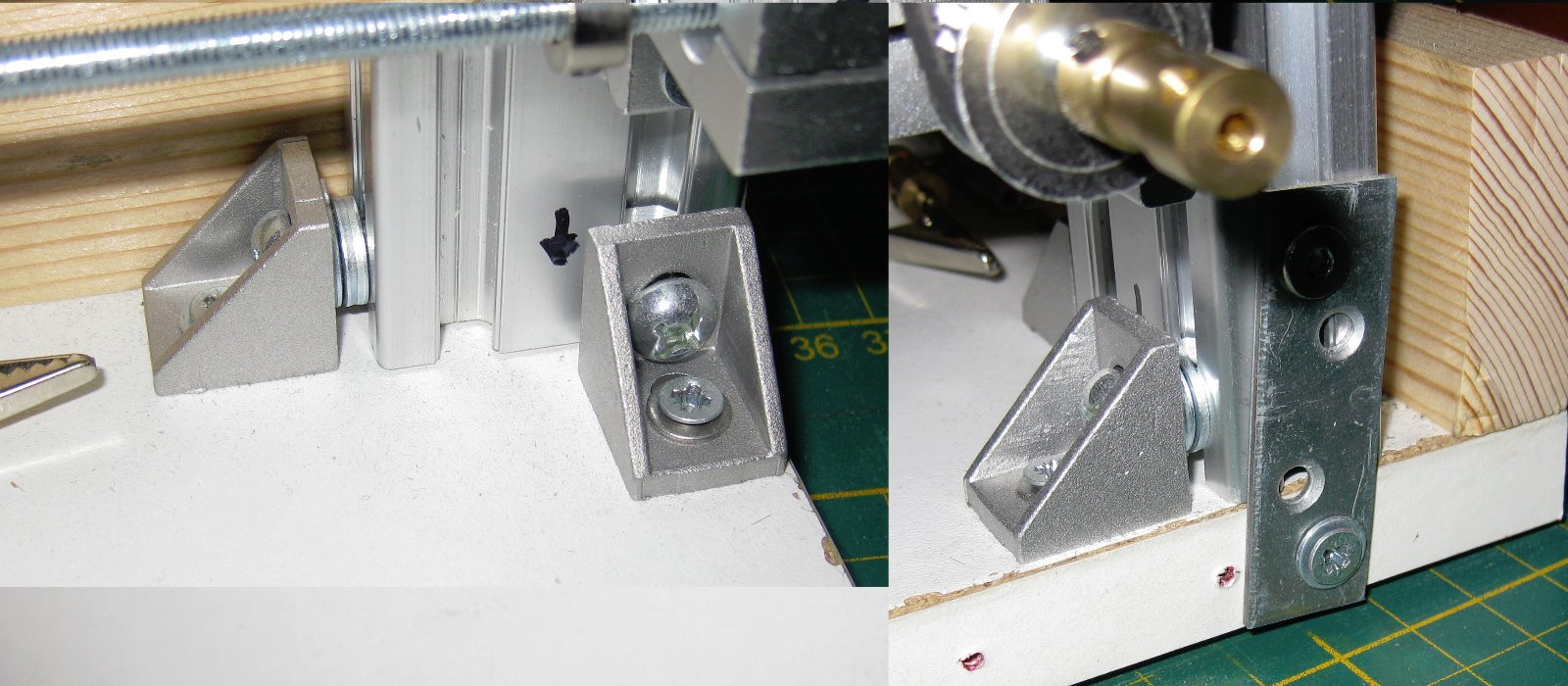

Zorg ervoor dat de profielen 90 graden ten opzichte van de basis passen. Gebruik de kruiskopschroeven met platte kop om ze op de plaat te bevestigen zoals op de afbeelding hieronder

Je ziet op deze foto dat ik afstandhouders gebruik tussen de connector en het 2040 profiel. Het is beter om ze daar niet te gebruiken. Ik gebruik ze omdat de bouten die ik had een beetje te lang waren 

Als dit klaar is, beginnen we met het plaatsen van de lagers in de lineaire railgeleiders. Eén lager in elke onderste geleider en 2 lagers in elke bovenste geleider. De andere 4 lagers kun je bewaren. Misschien heb je ze nodig voor je volgende project.

Daarna plaatsen we de onderste geleider aan elke kant op de 2040 rail. Zorg ervoor dat ze op dezelfde hoogte zitten.

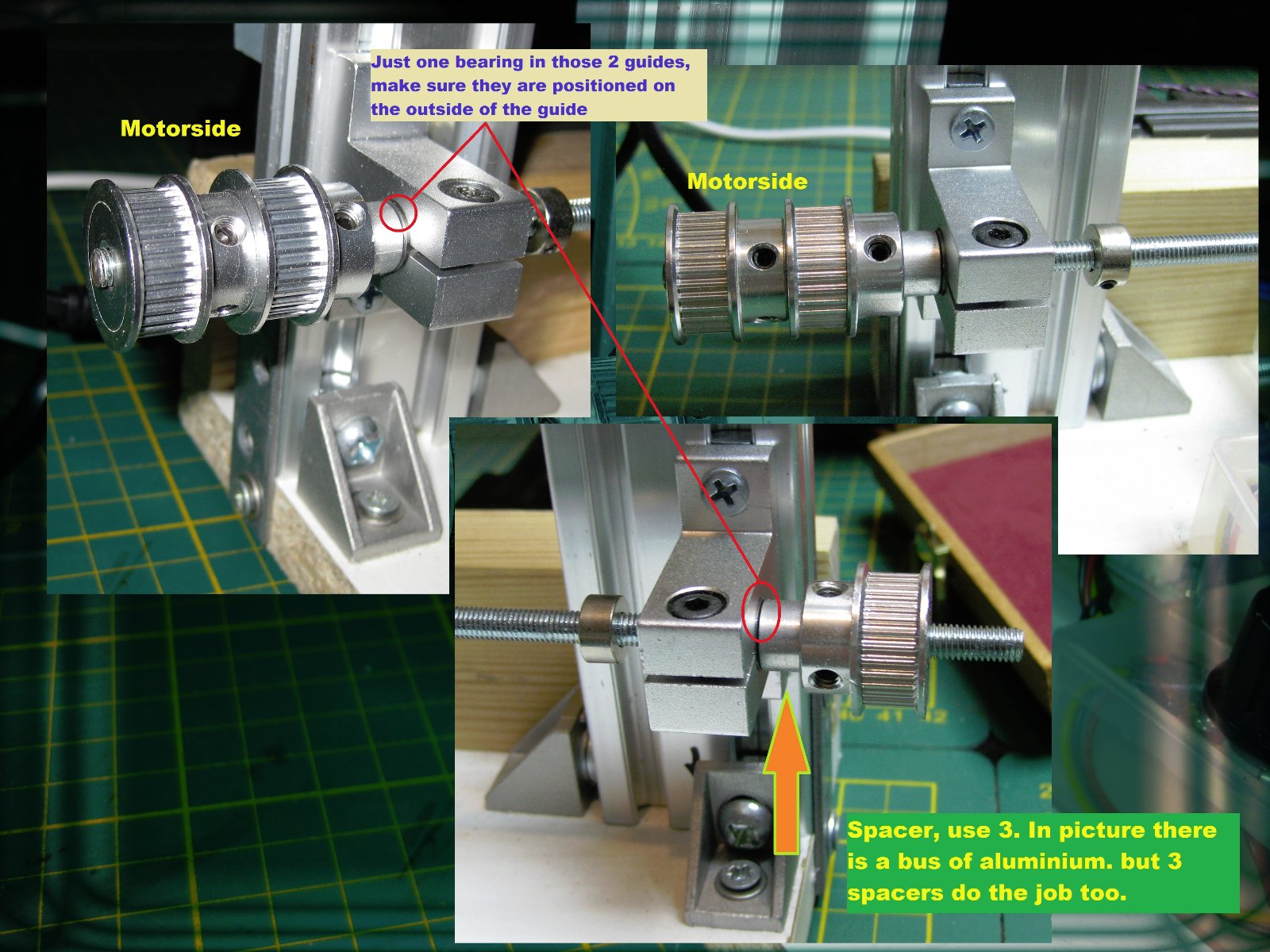

De koperen buis (onderdeel 12) moet door de geleiders gaan met tussen de geleiders 2 metalen bussen (onderdeel 9) Aan de buitenkant monteer je 2 poelies (onderdeel 10) aan de motorzijde en 1 aan de andere kant. Gebruik 3 afstandsringen (onderdeel 6) tussen de poelie (onderdeel 10) en de geleider (onderdeel 7). Snijd de messing buis op lengte. Laat 2 centimeter reservebuis aan de kant van 1 poelie zitten. Zie onderstaande afbeelding

Zorg ervoor dat wanneer alles op zijn plaats zit, de buis gemakkelijk kan draaien. Op de foto zie je dat ik in plaats van een messing buis een draadstang gebruik. Je kunt dat ook doen als je wilt, maar je hebt de koperen buis toch nodig voor de volgende stap. Als de buis zwaar draait, zoek dan de oorzaak in de uitlijning van de onderdelen. Als het goed werkt, controleer dan of alle bouten en schroeven goed vastzitten en gaan we naar het volgende onderdeel van het machientje.

De bovenste geleiders:

Zaag 2 stukken messing van 100 mm. Zet de onderdelen in elkaar zoals op onderstaande foto. Je hebt onderdeelnummer 4(4PC T-track moeren), 5(4PC bouten M4x8), 6(6PC afstandsbussen), 7(2PC geleider), 8(4PC lager), 9(3PC metalen bus), 10(2PC aandrijfpoelie) en 11(2PC riem 200 mm) nodig.

De afstand tussen de bovenste en onderste geleider op de rail is afhankelijk van de riem. Niet te strak en niet te los. Aan de buitenkant van de buis heb ik voor elke kant iets gemaakt waar ik het resterende touw omheen kan draaien. Ik heb dit van hout gemaakt en met een extra metalen bus en wat 2-componentenlijm aan de buis bevestigd.



[Stephan Kertész]

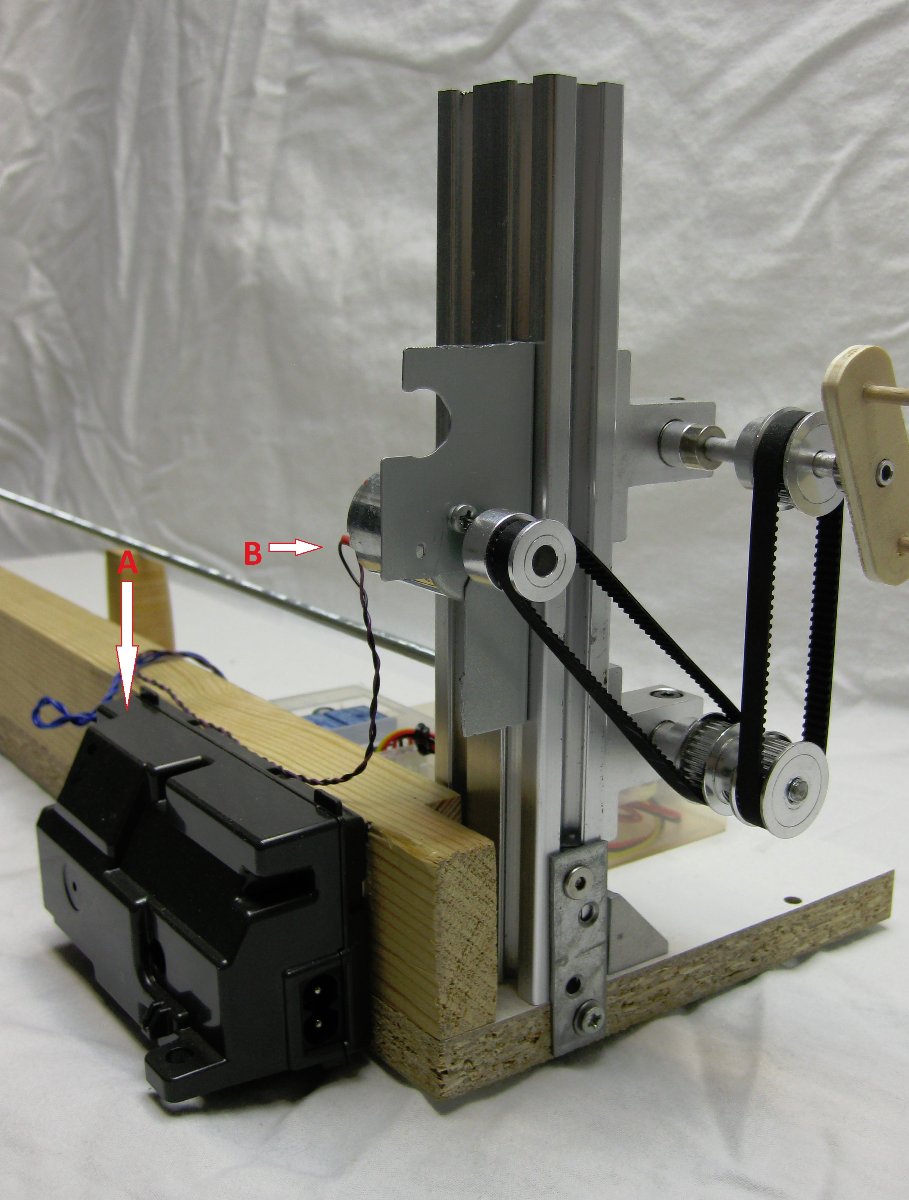

Ik gebruikte voor het elektrische gedeelte van de machine een motor en voeding van een gebruikte inktjet printer. Zelfs de metalen onderdelen waar de motor op geschroefd is. Als je geen gebruikte onderdelen hebt en met een nieuw bestelde motor wilt bouwen, kun je de motor gebruiken die ik eerder noemde (deel 13 en 14). De as van de motor is kleiner in diameter dan het gat in de pullys (10). Vul deze ruimte op met metaaltape of zoals ik omschreef met een messing buisje dat opengewerkt is.. Zorg er bij het monteren van de motor op de achterkant van de rail voor dat de riem (11) recht tussen de pully's zit. Misschien moet je het veranderen door wat afstandhouders weg te halen of toe te voegen. Op de foto hieronder kun je zien hoe. (Deel A op de foto is de voeding van de printer). Gebruik je een nieuwe motor dan heb je gewoon een adapter.

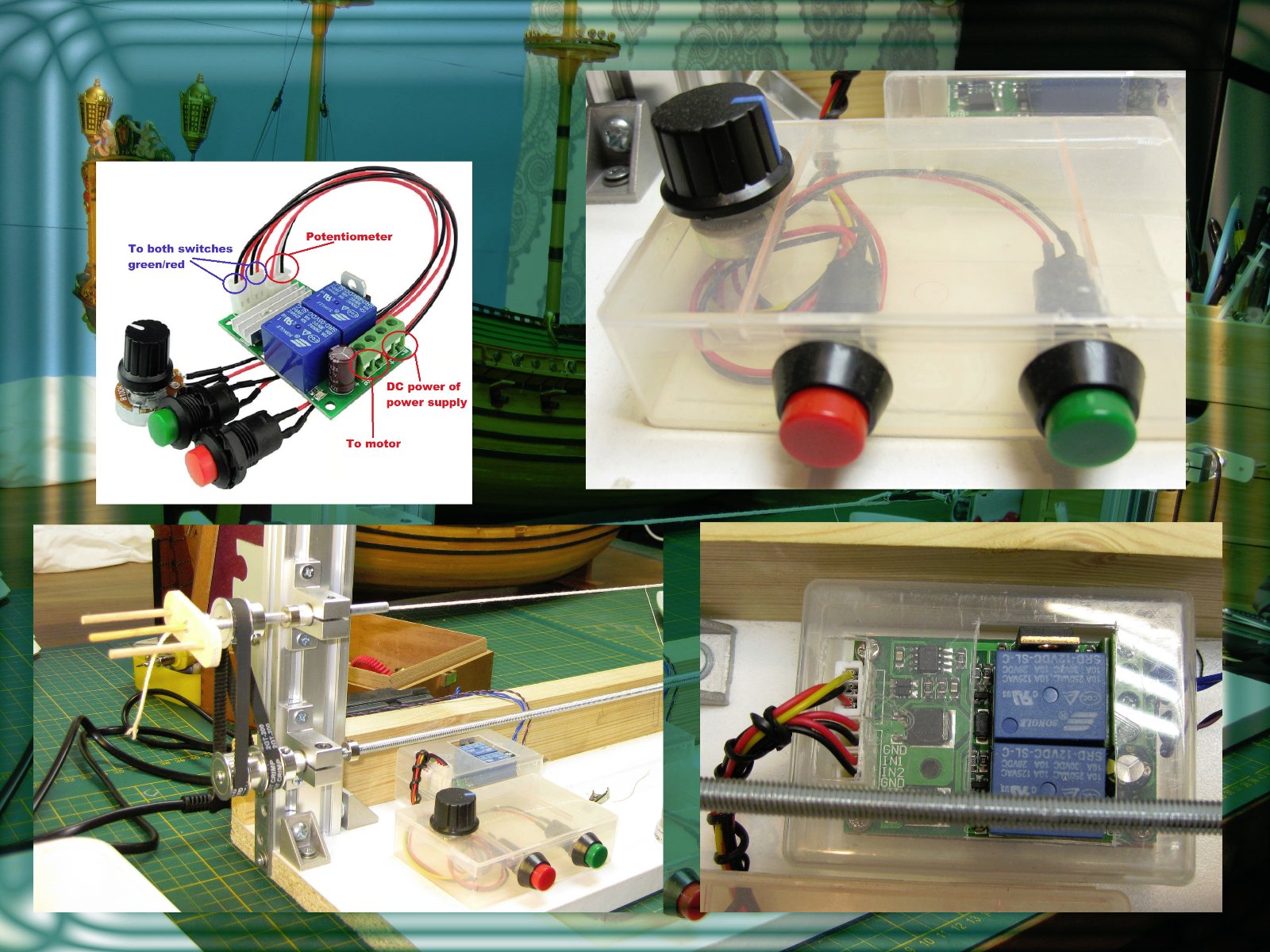

In de volgende foto laat ik je zien hoe de andere onderdelen worden gemonteerd. Je hebt een soldeerbout nodig om de elektrische draden aan de motor te solderen. Gebruik krimpkous om het vast te zetten en de motor te beschermen tegen kortsluiting. Het elektrische gedeelte om de snelheid en richting van de motor te regelen kun je in een plastic doosje stoppen. Ik heb lege schroefcontainers gebruikt. Ze zijn alleen nodig om met je vingers uit de buurt van de onderdelen te blijven tijdens het bedienen van het machientje. Je kunt een klein doosje maken van hout, of wat je maar hebt. Ik heb er 2 gebruikt omdat de bakjes die ik gebruik te klein zijn om alle onderdelen in te doen. Ik denk dat het idee duidelijk is.

Sluit de 2 draden van de motor aan op de groene connector naast de zwarte condensator en de vrouwelijke adapter (onderdeel 18) ernaast. Deze adapter is om je voeding aan te sluiten. Als je deze adapter niet hebt, kun je de adapter van je voeding doorknippen en de draad rechtstreeks op de snelheidsregelaar aansluiten. De rest is eenvoudig en kan niet fout gaan. Hierna kun je proberen de machine te laten draaien en kijken hoe hij draait en of er problemen waren. Als alles in orde is, ben je klaar met dit deel van de machine. En kunnen we verder gaan met het maken van de wikkelspoel.

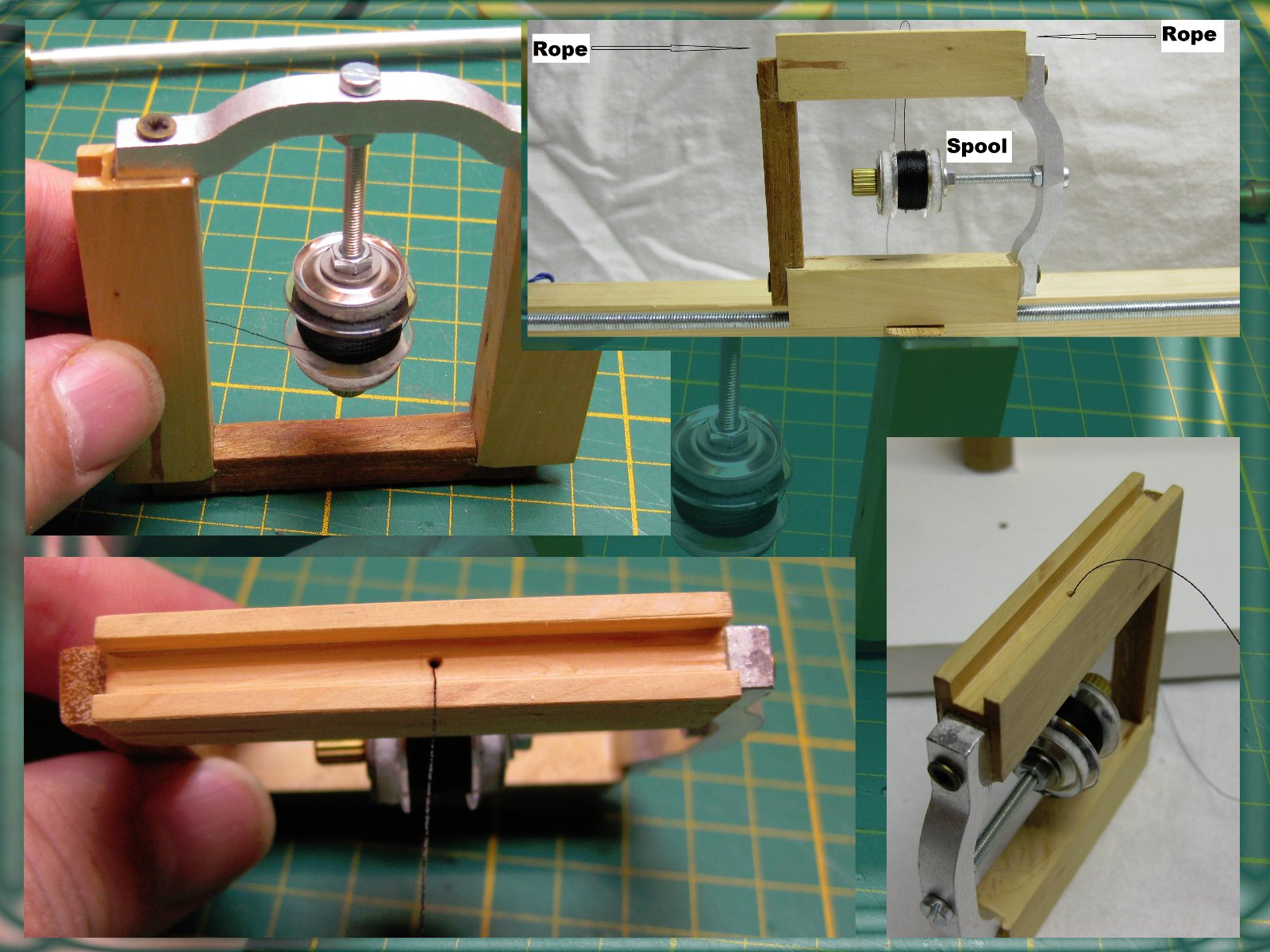

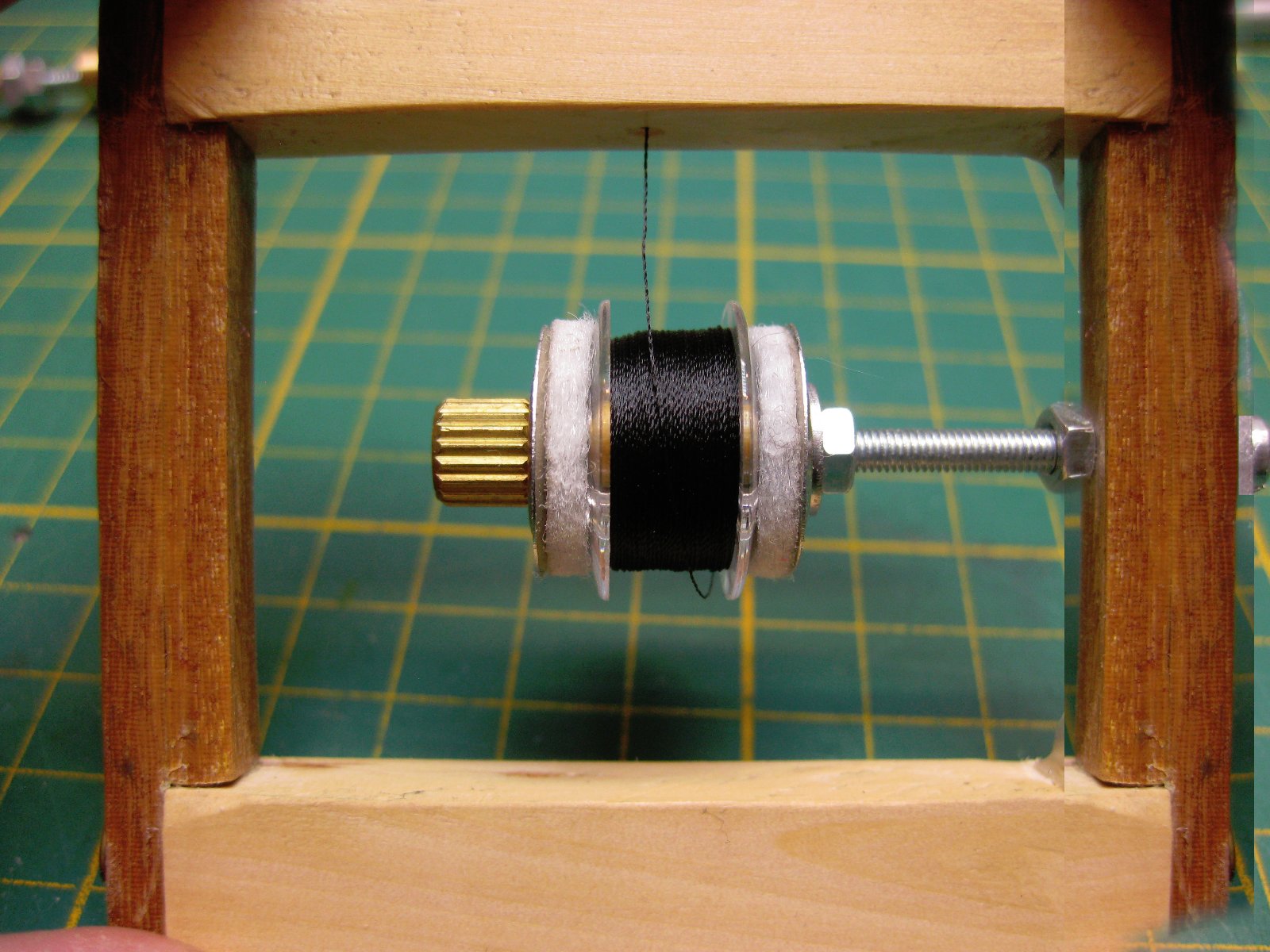

Degene die we gaan maken ziet er iets anders uit, maar het principe is hetzelfde. En het werkt automatisch. Op de foto hieronder zie je hoe ik de mijne heb gemaakt. Ik heb het gemaakt met onderdelen die ik in mijn doos met restjes had liggen, maar het kan ook helemaal van hout gemaakt worden als je dat wilt. Je kunt ook kiezen voor messing of aluminium. Wat je maar leuk vindt om mee te werken. Ik zal hier uitleggen hoe je hout gebruikt. Omdat de meesten van ons gewend zijn om met hout te werken.

Ik heb een beetje Photoshop op het gereedschap toegepast om je te laten zien hoe je het kunt maken

Gebruik hardhout. Het moet stevig zijn. Ik heb buxus gebruikt voor de glijders boven en onder en een stuk zeer tropisch hardhout (naam onbekend, maar ik kan je vertellen dat het hard is) dat ik in mijn doos met restjes heb liggen.

Ik zal een pdf bijvoegen wat je kunt printen om het te maken van MDF of polystyreenplaat van 2 mm. Zelfs een sjabloon om me laser te snijden.

Als je de pdf gebruikt, moet je het in elkaar zetten zoals op het voorbeeld. Zorg ervoor dat de randen afgeschuind zijn waar het de messing buis raakt. Boor een gaatje van 1 mm in het midden van de bovenkant. Als je het van losse onderdelen maakt, moet je het als een evenbeeld maken. Boven een sleuf voor het touw van 4 mm breed en onder een geleider voor de messing buis. Monteer vervolgens een M4 bout met moer aan de zijkant van je platen zoals op de foto hiervoor. Hiervoor zit een uitsparing in de mdf of kunststof plaat. Hierop kun je dan de spoel van je naaimachine monteren. Je kunt dan 2 schijven van plastic maken die je bekleedt met vilt. Door de moeren aan te draaien kun je de treksterkte van het touw bepalen.

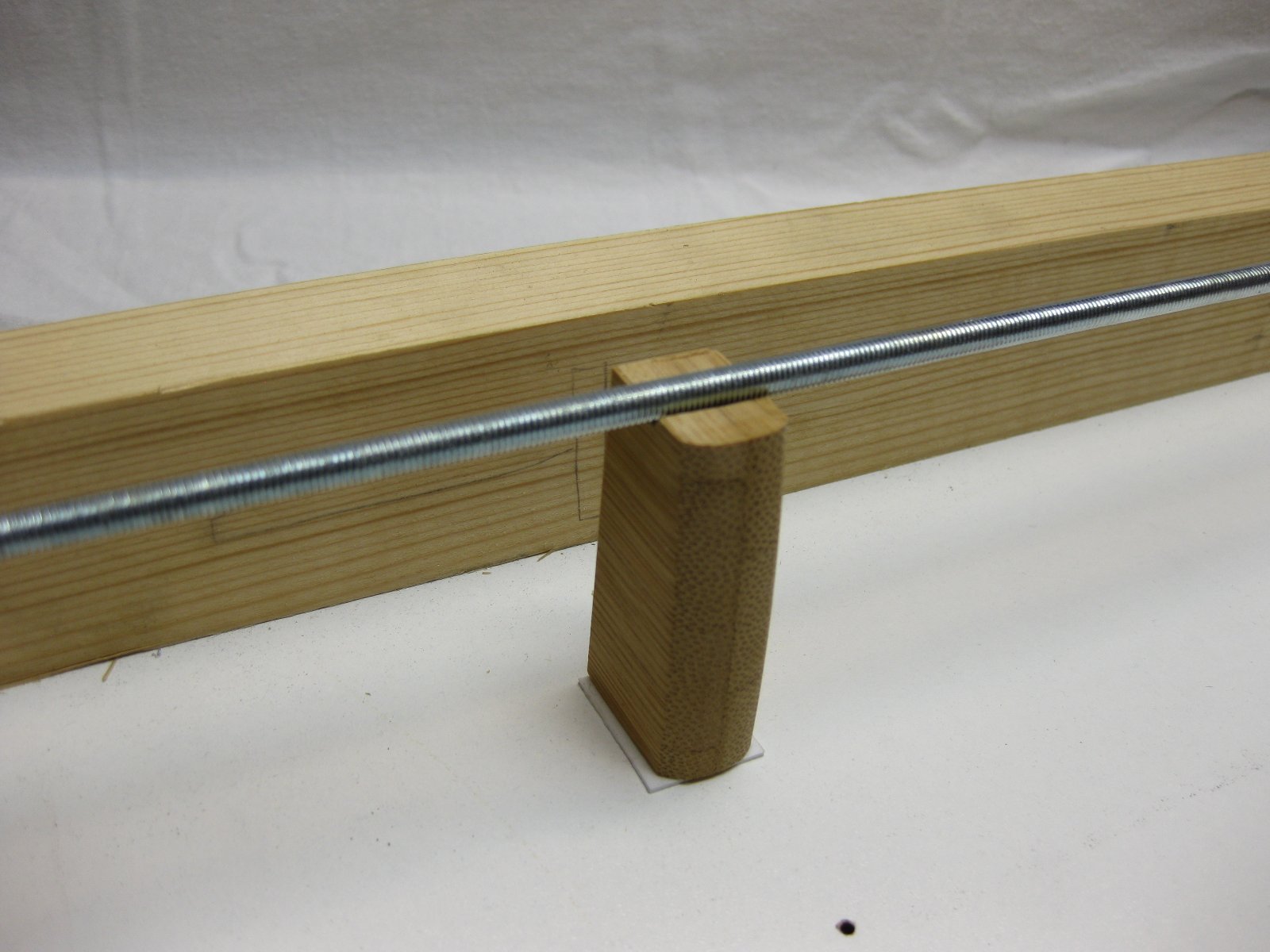

De volgenden foto heb ik een middensteuntje onder de lange as gemaakt. Bij het draaien wil die verbindingsstang nog wel eens gaan zwiepen. dit voorkomt dat.

Ik hoop dat het verhaal duidelijk genoeg was om je te helpen zelf zo'n hulpmiddel te bouwen. Als je vragen hebt, stel ze dan gerust.



[Stephan Kertész]

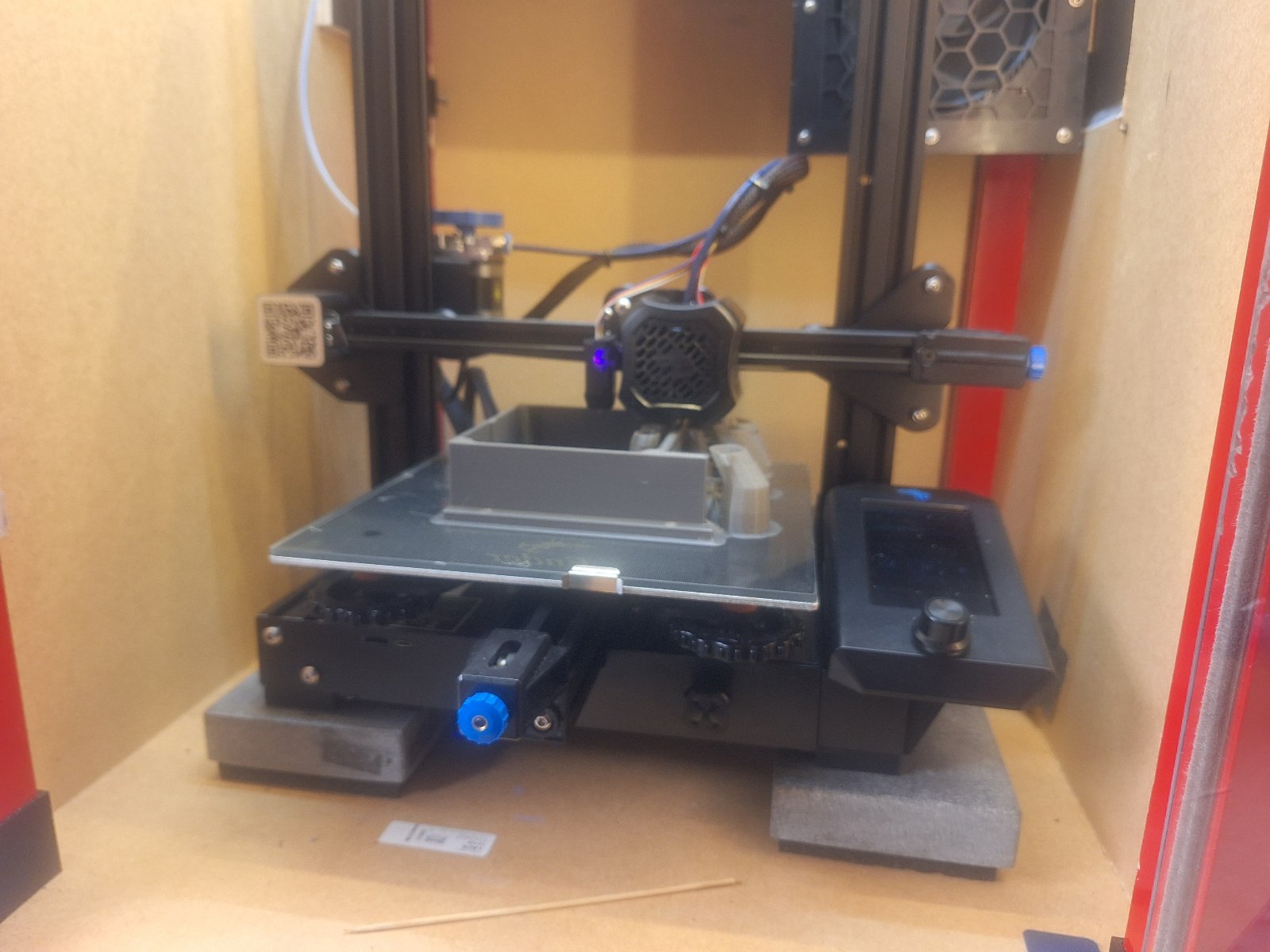

Verdere update over de touwslager zoals ik die in Amsterdam heb samengesteld met een viertal modelbouwers. Ik ben die machine aan het door ontwikkelen. Ik heb de beschikking over een 3D printer en ik ben nu een ontwerp aan het printen om tegen kostprijs aan te bieden. Ik bouw hem geheel samen met een minimum aan onderdelen. Daarmee kan ik de prijs laag houden. Het duurste deel zijn de delen uit de printer. Het is ongeveer 3 dagen continu printen. Ik gebruik daar een zeer sterk filament voor dat geschikt is om mechanische onderdelen te kunnen maken. Als er interesse is dan hoor ik dit graag via een pm. En wellicht dat er in de toekomst ook een wikkeltool komt die ik op deze manier samenstel.



[Stephan Kertész]

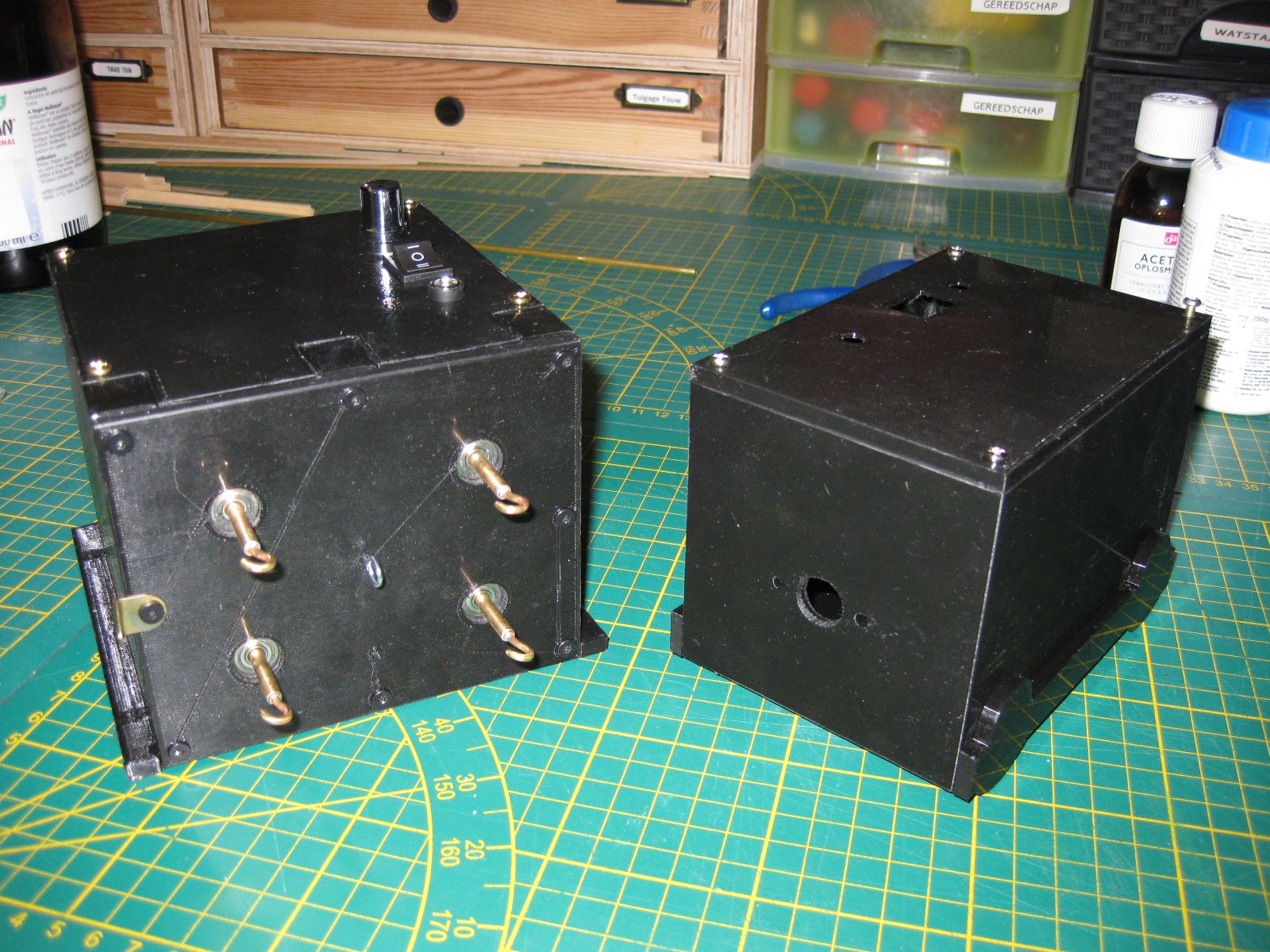

Ik heb ze bijna klaar, ik wacht nog op de motortjes uit China, en enkele onderdeeltjes. Maar de prints zijn klaar, hoewel ik de bok (rechter deel) nog wil aanpassen voor de opvolgende modellen. Die kan nammelijk kleiner. Het ontwerp is daarvan al klaar en ik denk als de motortjes er zijn ik dit ook nog aanpas.
Het wiel loopt heel soepel en nauwkeurig. Ik ben erg tevreden hoe het tot nu toe geworden is.



[Stephan Kertész]

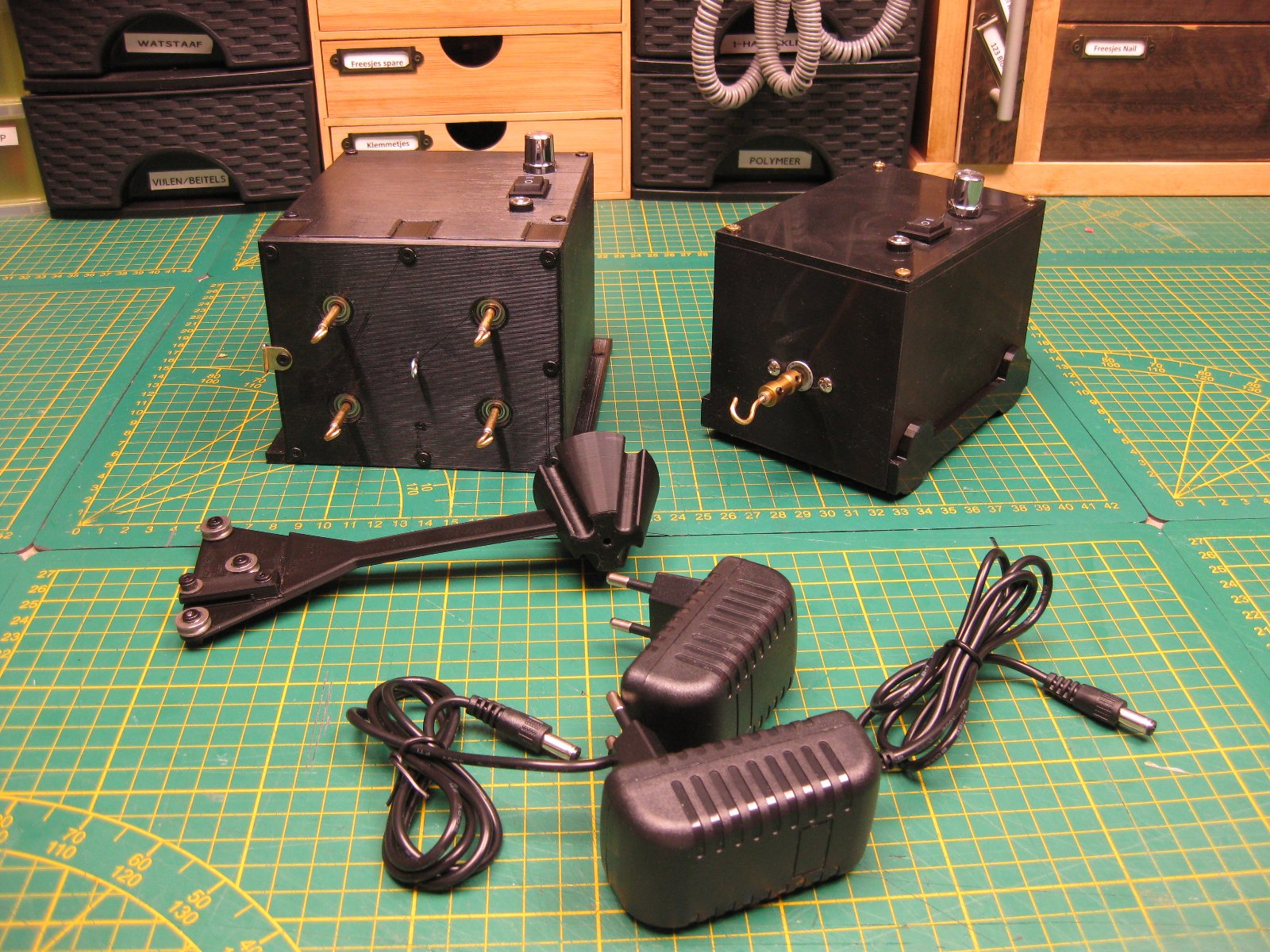

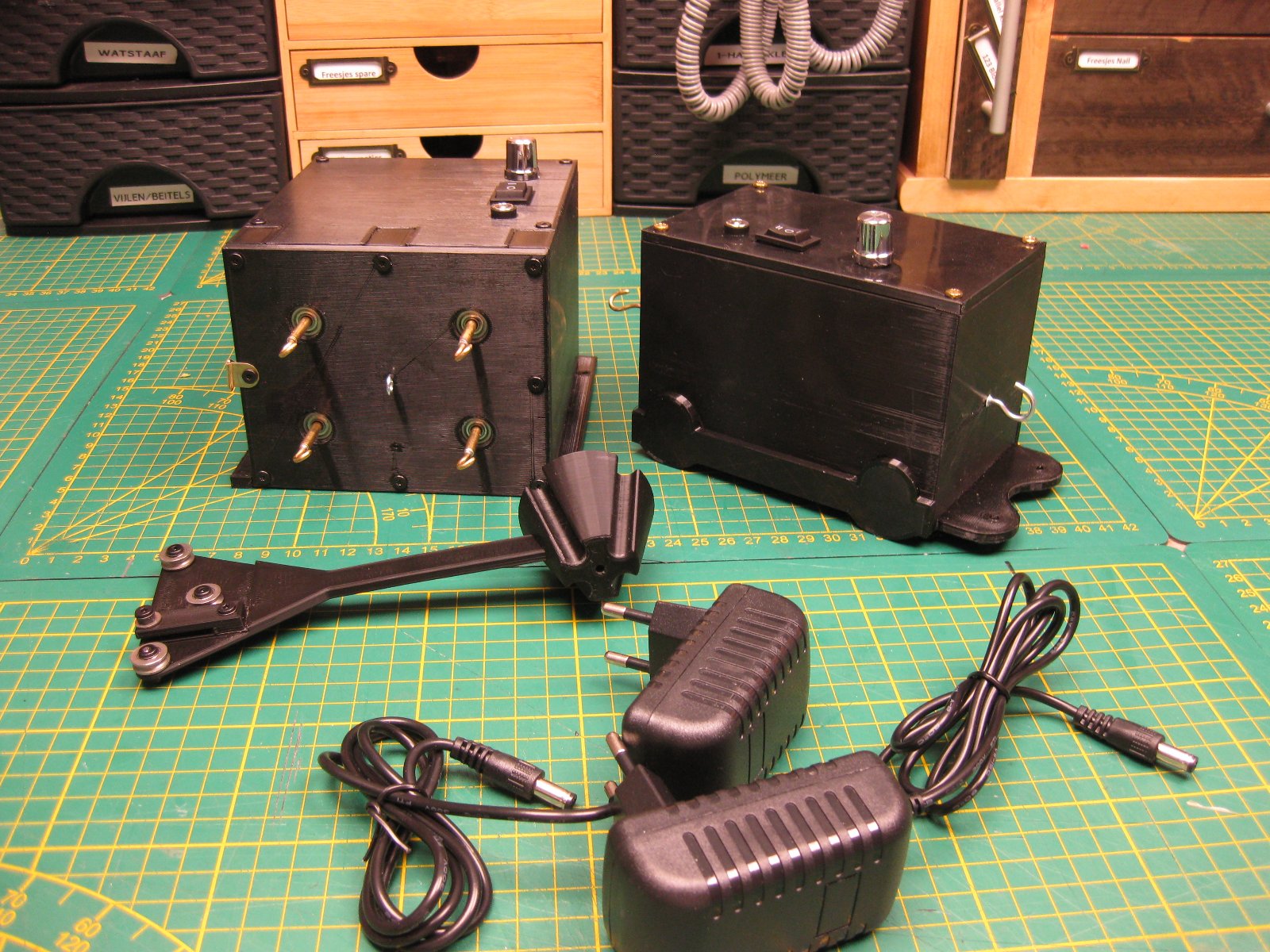

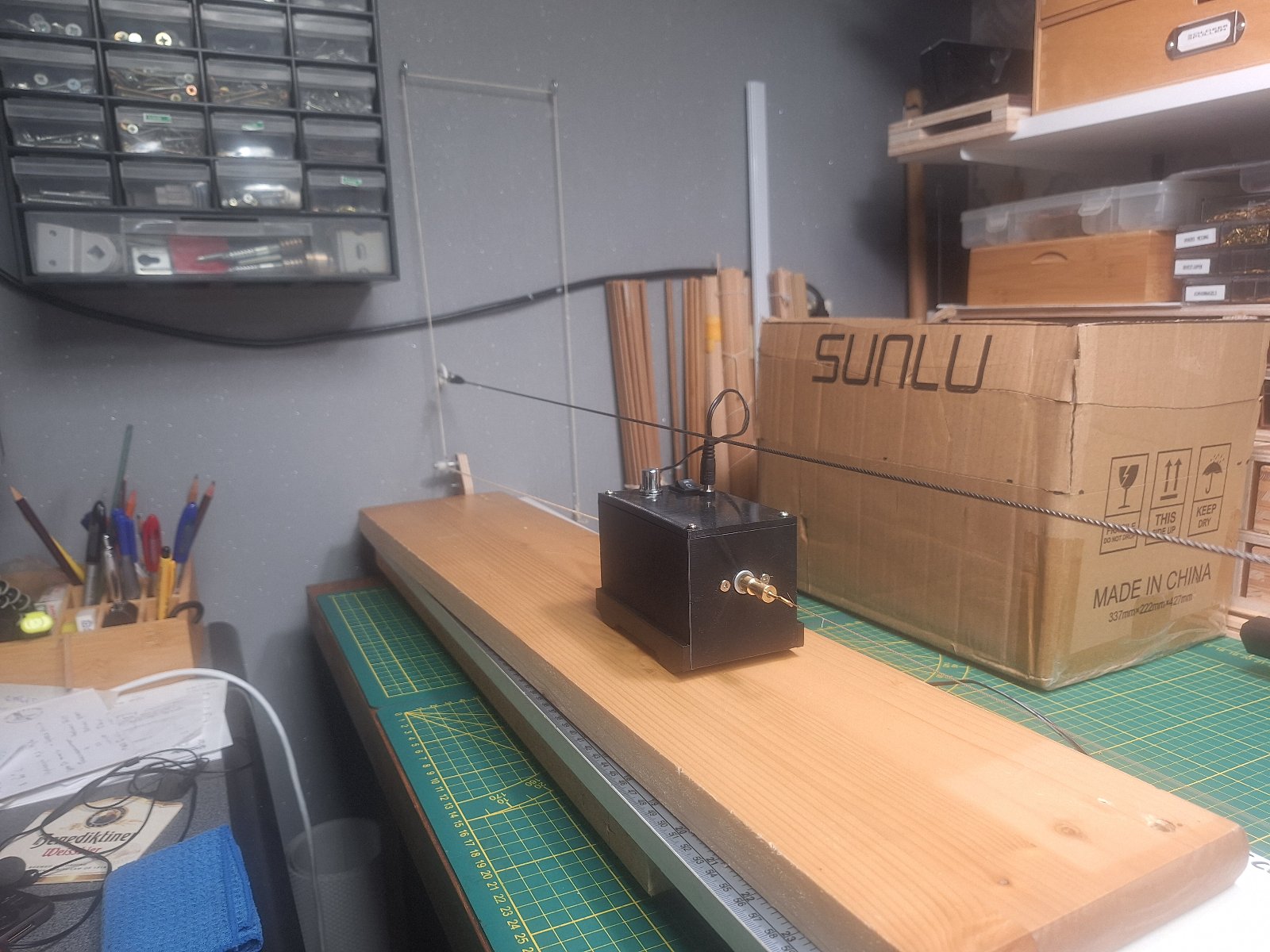

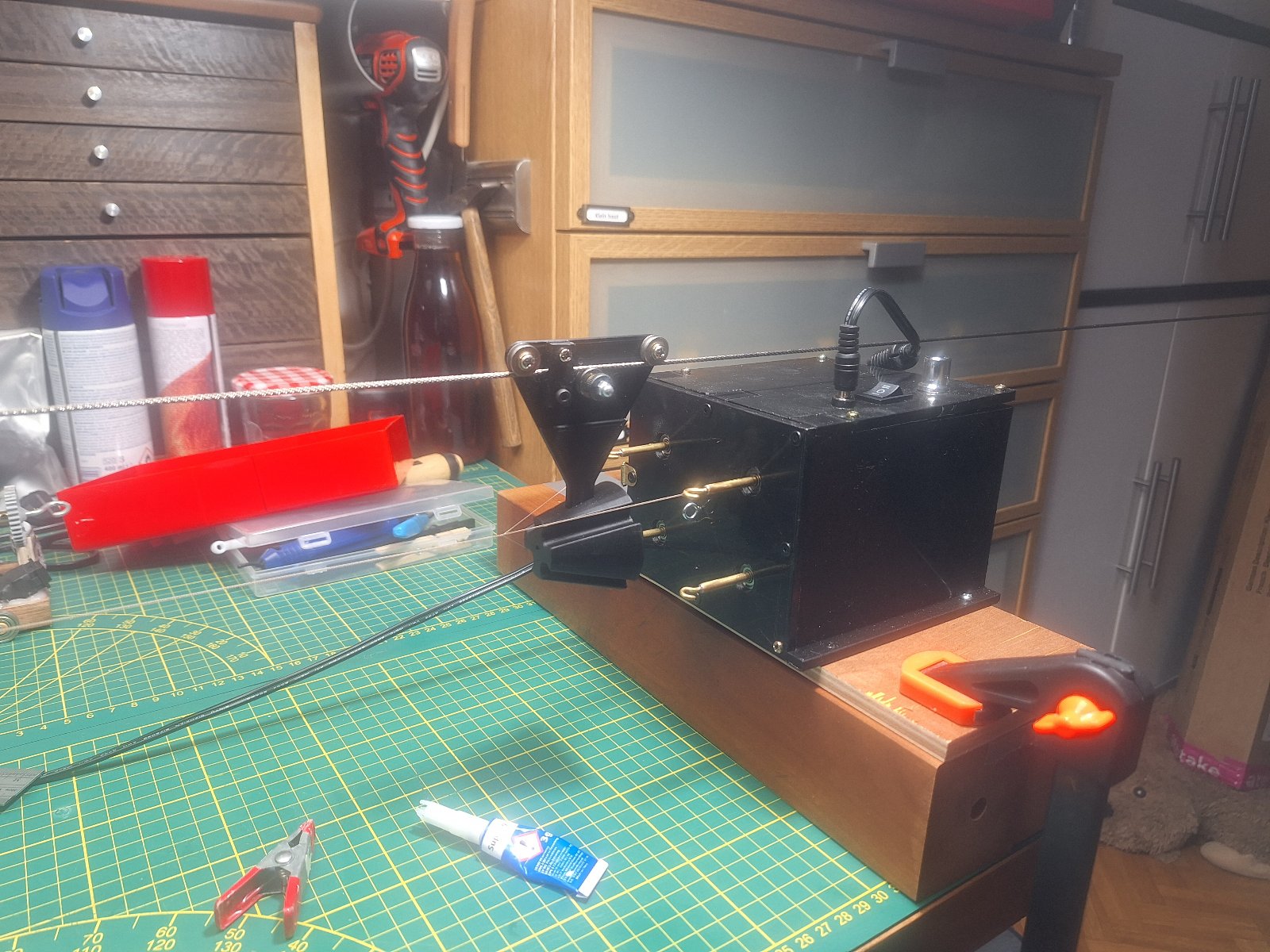

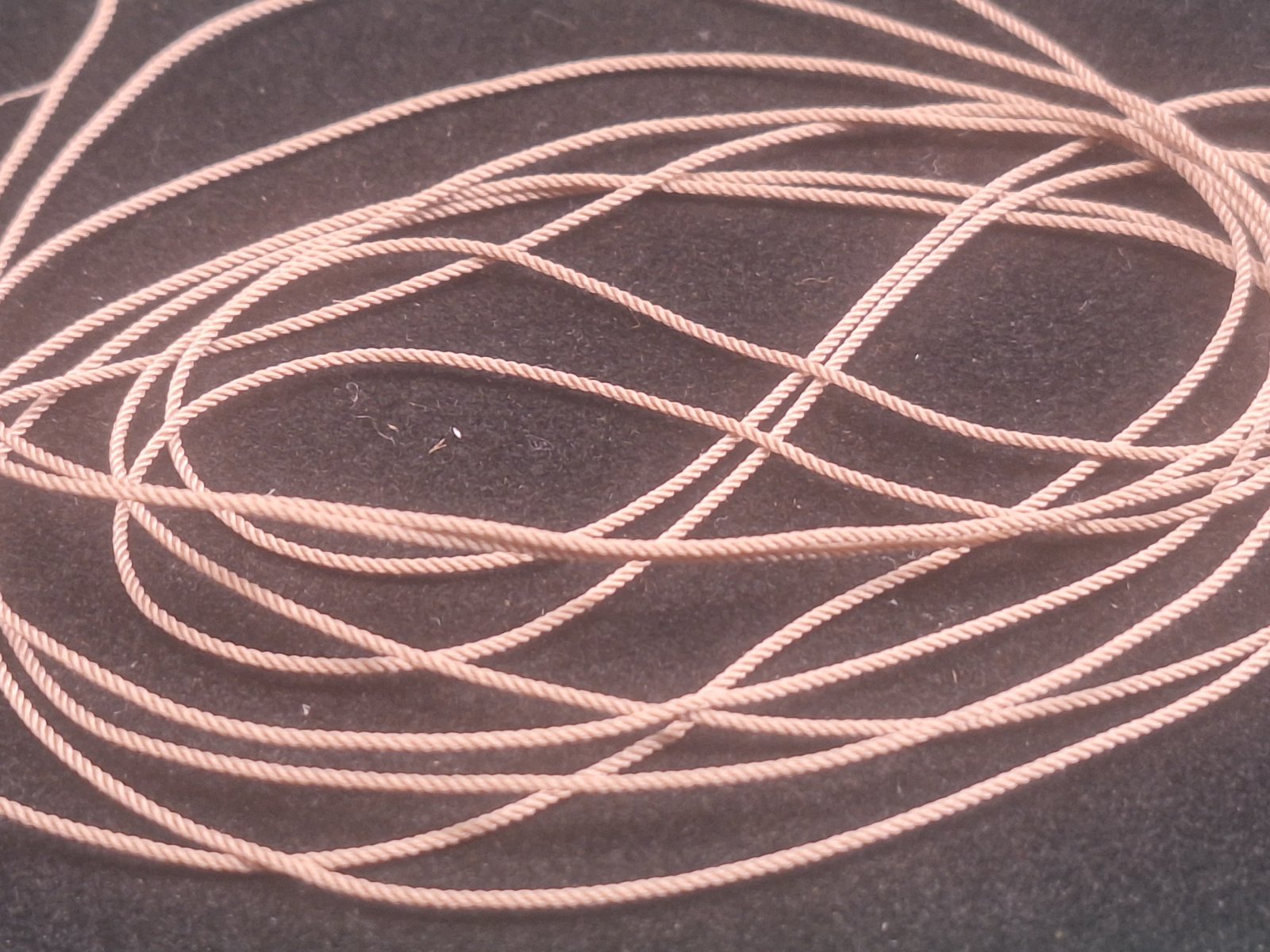

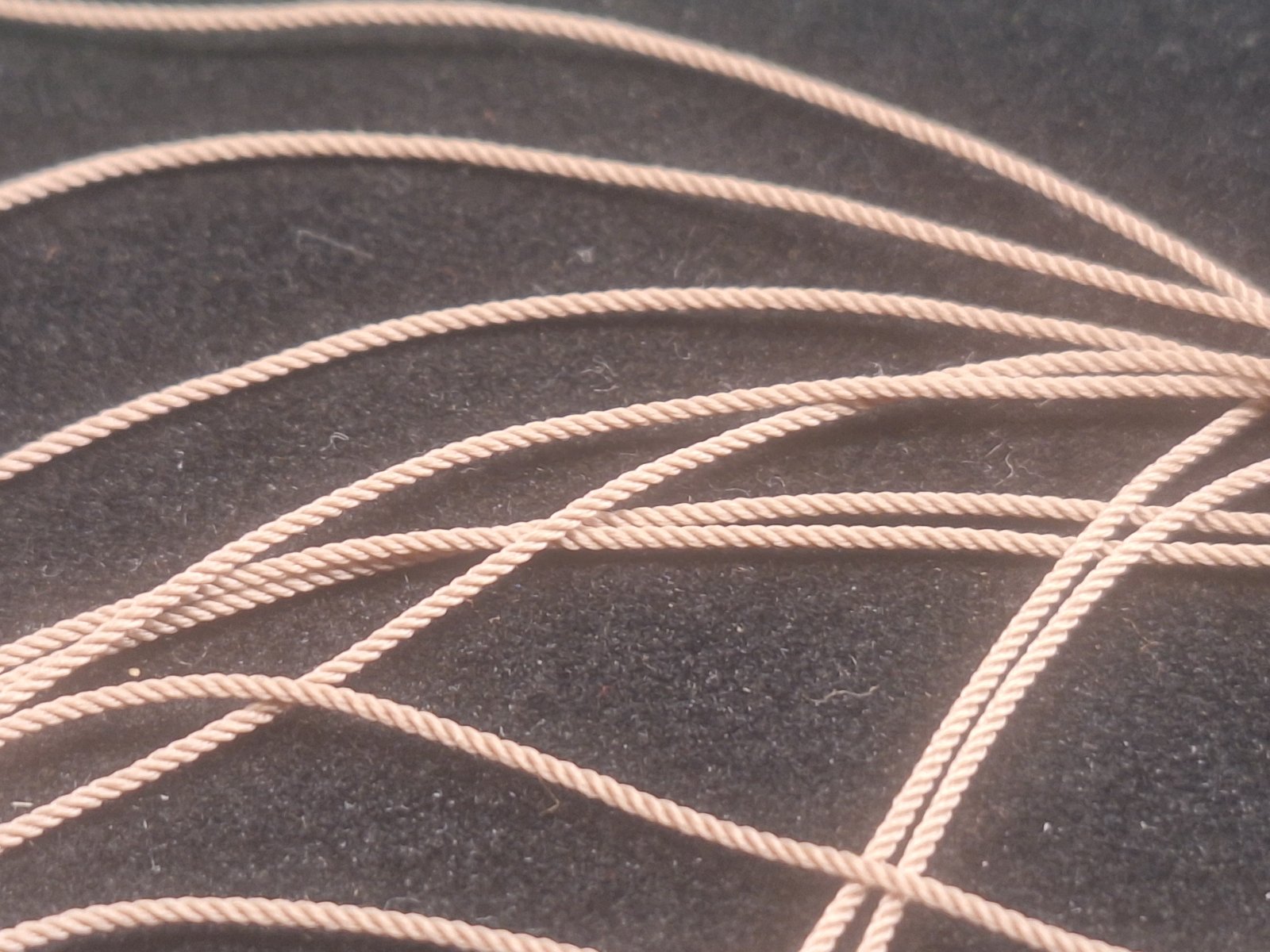

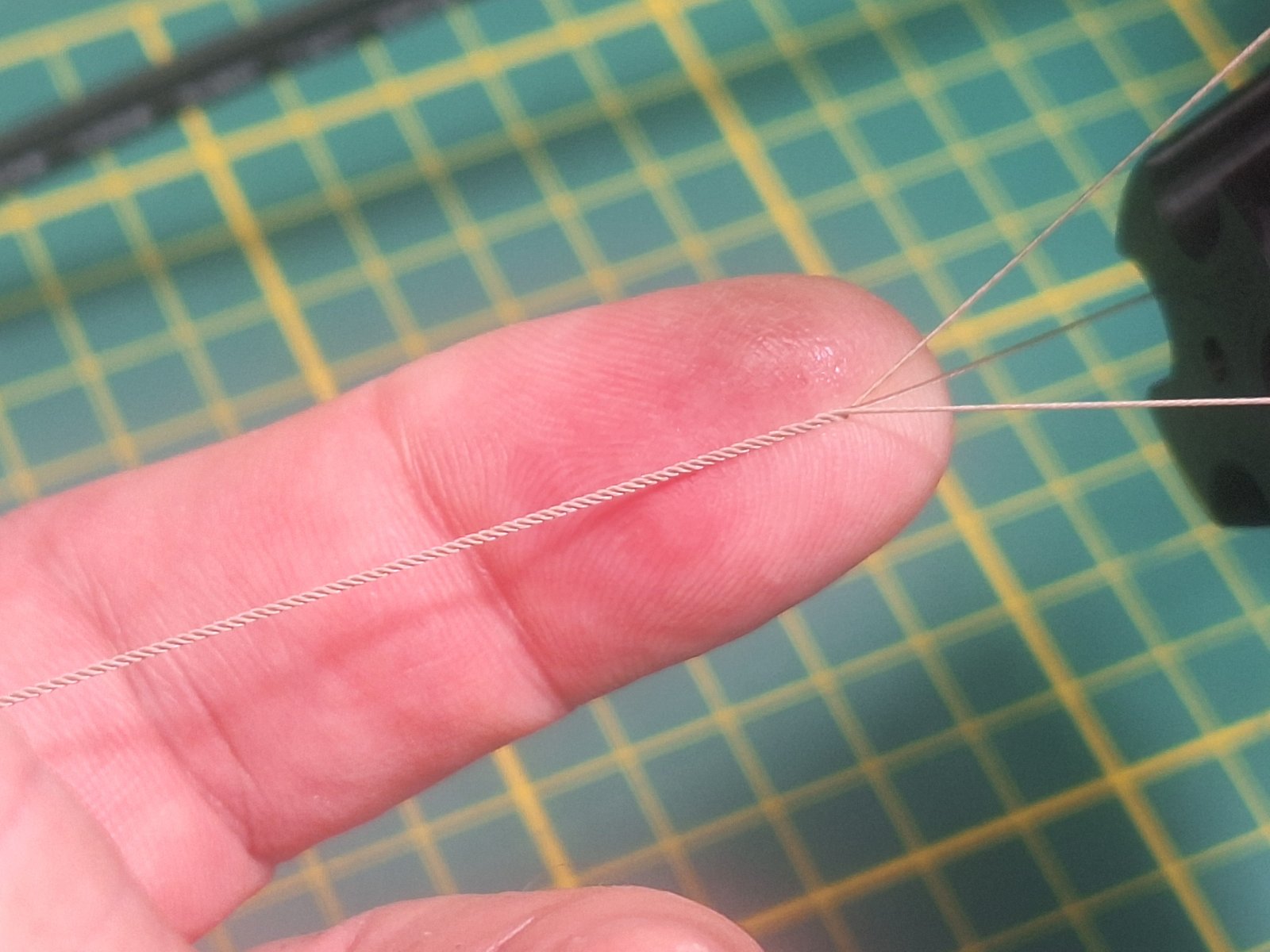

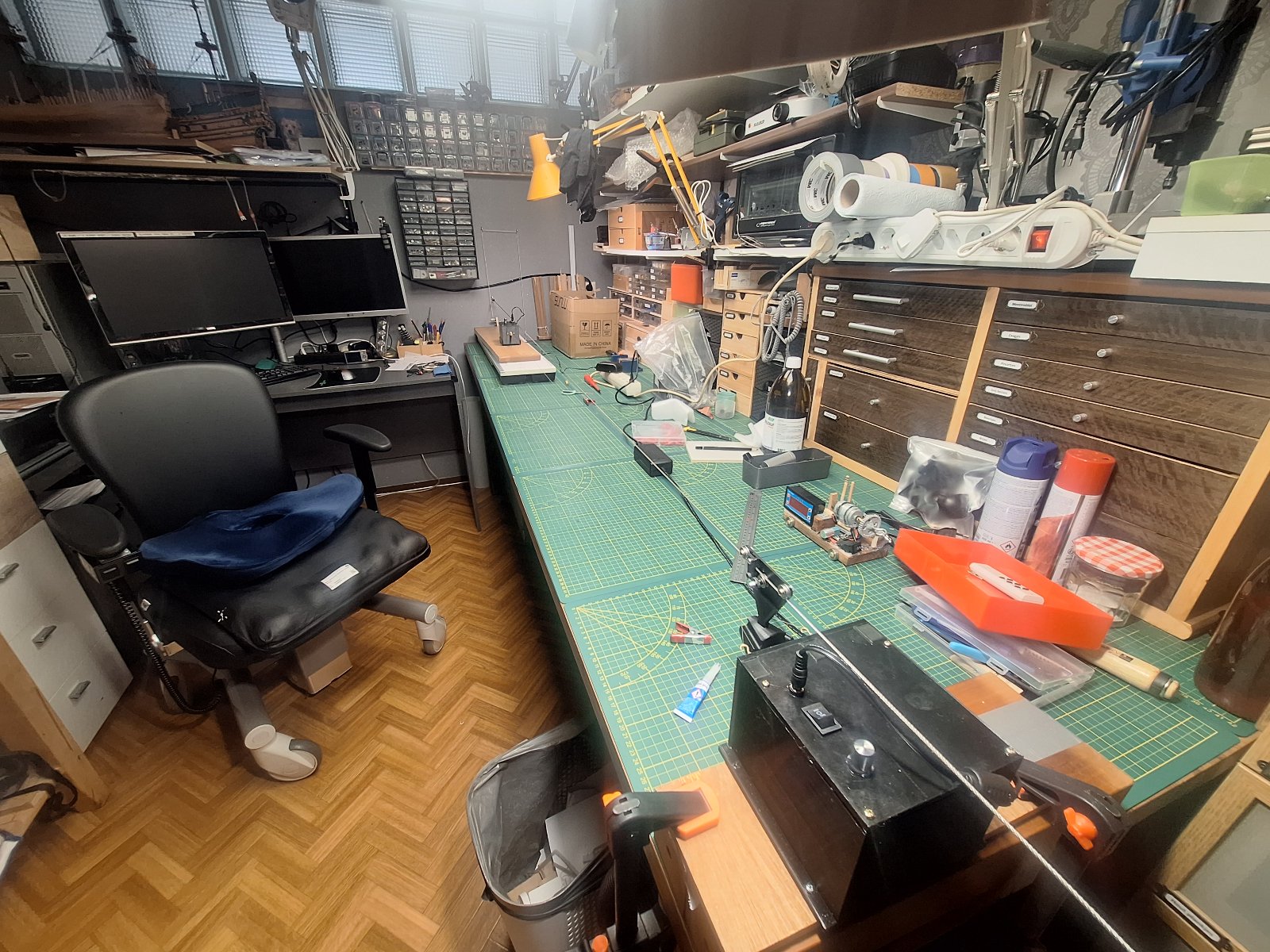

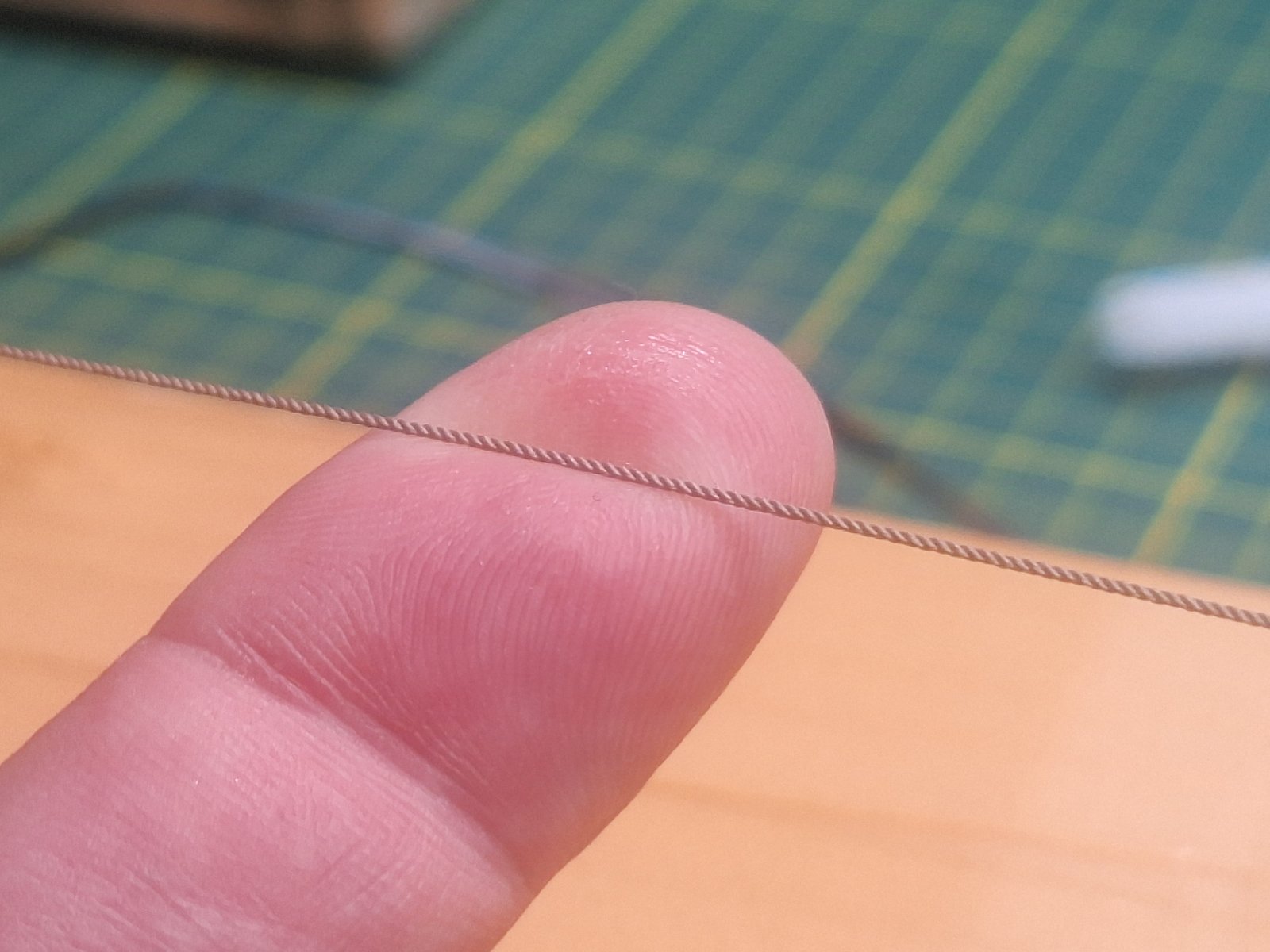

Inmiddels is de touwslagerij klaar.
12V aangedreven en met een max. toerental voor beide onderdelen van 3000 omw/min.
De klos is in lengte aan te passen en geschikt voor een staalkabelbaan van 2 mm. in doorsnede.
Je kunt dan de trekspanning van de klos instellen om het aantal wikkelingen per cm in het touw in te stellen.
De bok heeft aan de achterkant een haak en 2 vergrendel punten voor het gewicht. En je kan met deze lijnbaan tot 4 kardelen draaien incl. eventueel een kern touw.
Lengte van de lijnbaan. Ik zou zeggen 7 meter of nog meer.
Getest en hij werkt prima. Stuur mij maar een pm indien interesse want ik heb deze gemaakt om iemand anders blij mee te maken. En ik kan er altijd nog eentje maken als er meer interesse is.



[JDS73]

Ziet er cool uit Stephan.



[Stephan Kertész]

Ziet er cool uit Stephan.

Thanks Dirk
