Bouw Cat CT660 truck met Nooteboom euro pendel-x interdolly 3-smalbed-6 dieplader


Ha Arjan ik heb zelfde bij gebruik van de Taptalk app. Maar als je rechts bovenaan op de 3 rondjes klikt en dan op webweergave, dan ga naar MBF website en zie je ze wel.

Charlotte normaal volg ik je in stilte en met open mond van bewondering. Ik wil je nu gelijk een zeer groot compliment geven voor het werk wat jij doet en ons de mogelijkheid geeft om mee te kijken.
Geweldig ga zo door.
Groeten Roelof.

Hey Luitjes,
weer wat verder...
161

161

  • Media owner Catwoman
  • Date added

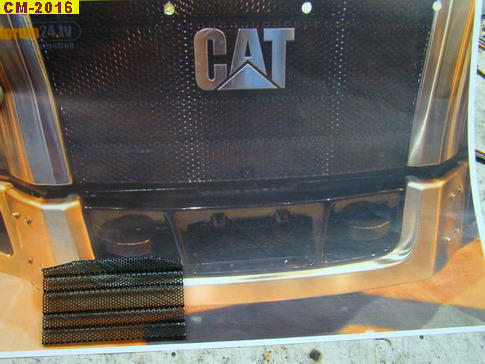

..van oude metalen auto luidspreker grill de grill voor de truck maken,op de achtergrond zie je het grote voorbeeld,er zitten veel gebogen stukken in,dus wel een uitdaging...
162

162

  • Media owner Catwoman
  • Date added

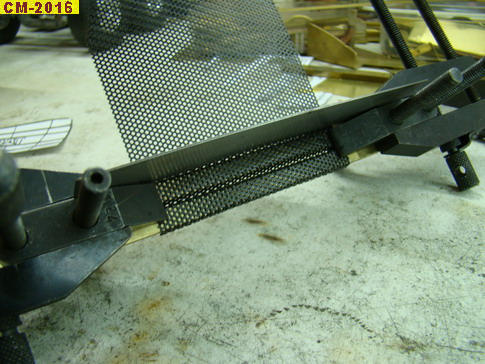

..hierboven zie je het buigen in actie,het is makkelijk te buigen,maar het opspannen is het moeilijkst...
163

163

  • Media owner Catwoman
  • Date added
..maar uiteindelijk is de grill ontstaan....
163a

163a

  • Media owner Catwoman
  • Date added

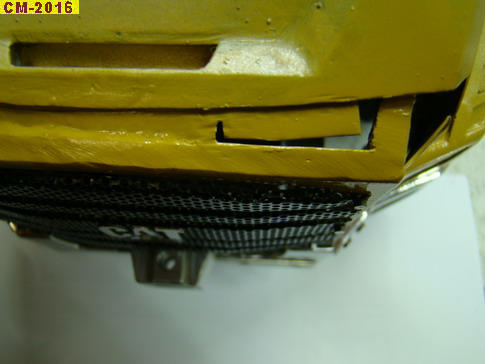

...ook is de grill aan beide zijkanten iets naar de truck toe gebogen zoals hier te zien is...
164

164

  • Media owner Catwoman
  • Date added

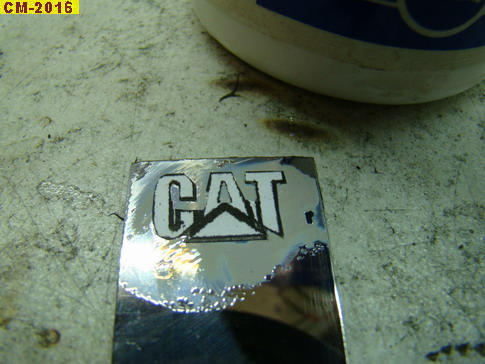

..hierboven zie je het logo van papier uitgesneden,en met houtlijm op een stukje gepolijst rvs gelijmd...
165

165

  • Media owner Catwoman
  • Date added

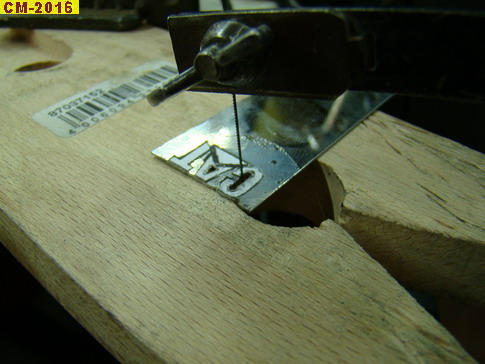

...na het drogen van de lijm de stukjes uitgezaagd met de figuurzaag,waar met de mini slijpschijf niet bij te komen is...
166

166

  • Media owner Catwoman
  • Date added

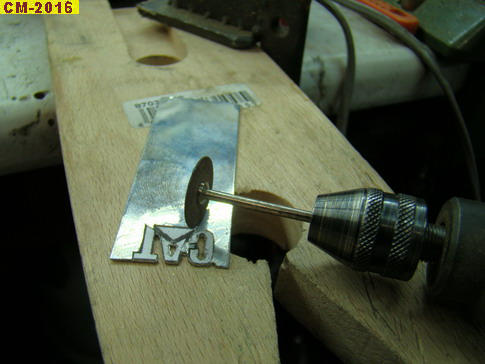

..daarna met de Proxon en een klein slijpschijfje de rest weggeslepen...
167

167

  • Media owner Catwoman
  • Date added

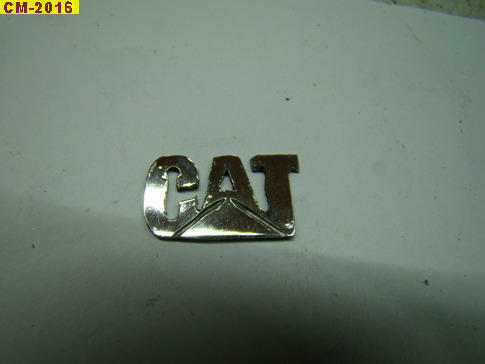

...en dan is het logo gereed,alleen nog even in heet water het papier eraf wassen....
168

168

  • Media owner Catwoman
  • Date added
...en dan ziet het er zo uit na het nogmaals polijsten...
169

169

  • Media owner Catwoman
  • Date added
...en de grill en het logo op de motorkap bevestigd,de om- en onderliggende delen alvast gelakt,aangezien om/over de grill van rvs nog een omlijsting komt,die met 2 componenten lijm vastgelijmd wordt.Bij het latere lakken van de rest wordt dat dan afgeplakt....

Groetjes, Charlotte.:bye:

@markioo, ja is er wel, maar...te groot en niet in rvs. ;)

...weer wat verder...
170

170

  • Media owner Catwoman
  • Date added

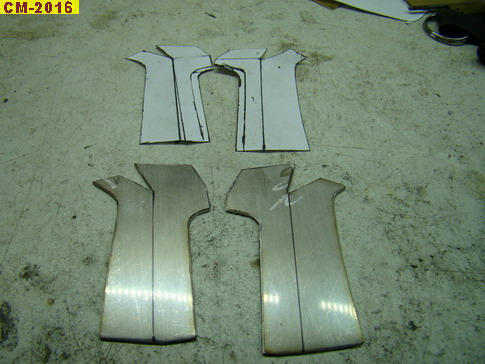

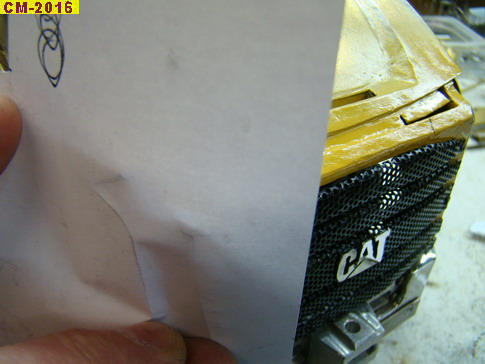

..met papier op de randen en door deze met de nagel in het papier te drukken, de mallen gemaakt voor de rvs hoekplaten....
171

171

  • Media owner Catwoman
  • Date added

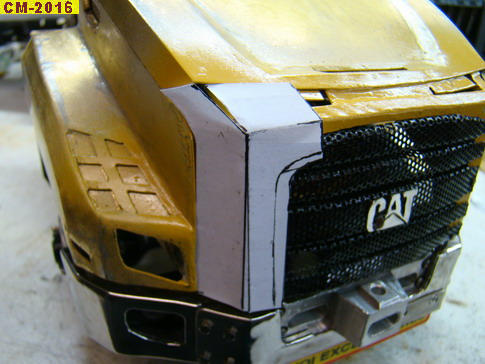

...en uitgesneden en passen...
172

172

  • Media owner Catwoman
  • Date added
...daarna de delen uit 1 mm rvs plaat gesneden....
173

173

  • Media owner Catwoman
  • Date added
...daarna de plaat gebogen en aan elkaar gelast, en daarna afgewerkt dmv slijpen en schuren...
174

174

  • Media owner Catwoman
  • Date added

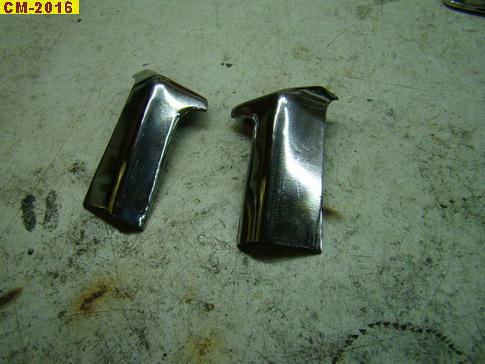

...om ze daarna mooi te kunnen polijsten...
175

175

  • Media owner Catwoman
  • Date added
,,,daarna op de motorkap vastgelijmd met 2 componenten lijm...
176

176

  • Media owner Catwoman
  • Date added
...na het drogen van de lijm de mal gemaakt voor het middenstuk, en ook het middenstuk zelf gemaakt...
177

177

  • Media owner Catwoman
  • Date added

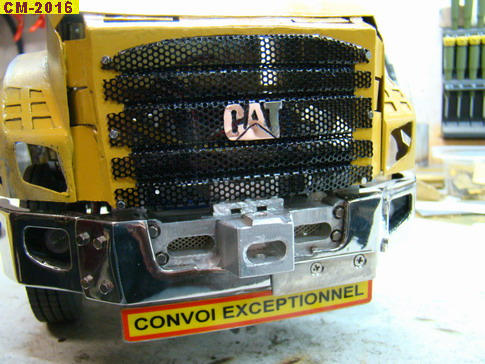

...en ook het middenstuk op zijn plaats gelijmt...

Groetjes, Charlotte :bye:

Dank je Cor,
Dank je Markioo, ja hij komt mee hoor !;)
Jeetje, ben ik straks een klassieker aan het bouwen :):cool:
Je kunt hem toch nog wel bouwen hoor kupperfrits.

Groetjes, Charlotte.:bye:

Dit is echt modelbouw ten top Charlotte, ik volg je al een tijdje en vind dit echt mooi;)

Caterpillar is per 1 januari 2016 gestopt met het bouwen van Caterpillar trucks.
Reden : Te weinig omzet
Oorzaak : Te duur in aanschaf te opzichte van de andere Amerikaanse trucks.
De Caterpillar trucks zijn onverwoestbaar, te goed gebouwd, zoals vroeger de Caterpillar
Bulldozers onverwoestbaar waren. (jaren 50, 60 en 70 van de vorige eeuw)

Haha, ja tot in de kleinste dingen nabouwen, dus ook de onverwoestbaarheid;);) ,dankjewel Markioo.

...weer wat verder....
..om straks met de palfinger kraan over de cabine heen te kunnen werken, heb ik ook een stempel nodig aan de voorkant....
001

001

  • Media owner Catwoman
  • Date added

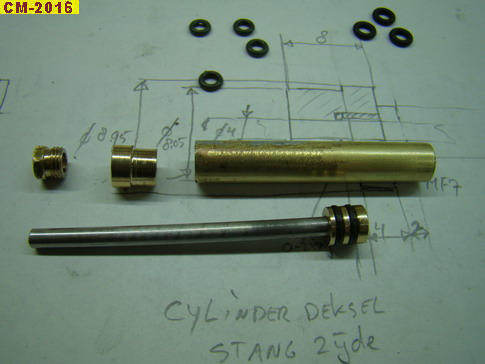

..dus eerst een cylinder daarvoor maken...
002

002

  • Media owner Catwoman
  • Date added

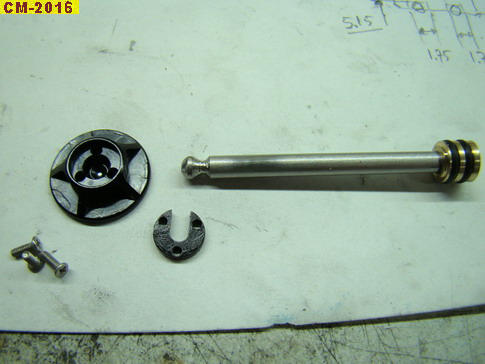

..bij Scale-Art een losse stempelvoet besteld, zodat ze allemaal er hetzelfde uitzien,het uiteinde van de zuigerstang afgerond voor opname van de stempelvoet....
003

003

  • Media owner Catwoman
  • Date added

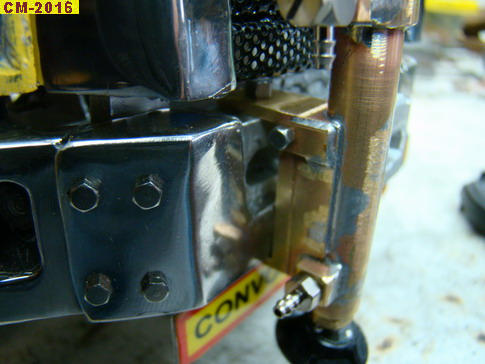

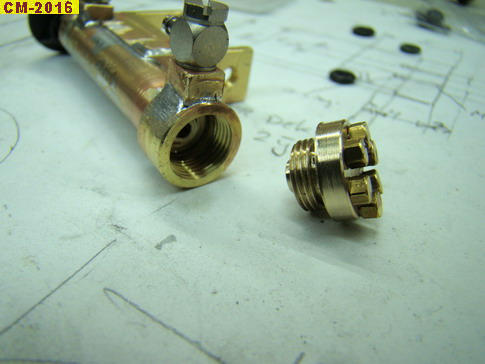

...vervolgens een bevestigingsplaat gemaakt om de cylinder aan de bumper te kunnen schroeven en het geheel gesoldeerd,ook is het einddeksel te zien,wat er af geschroefd kan worden voor service aan de zuiger..
004

004

  • Media owner Catwoman
  • Date added
..hier de cylinder gemonteerd aan de bumper...
005

005

  • Media owner Catwoman
  • Date added

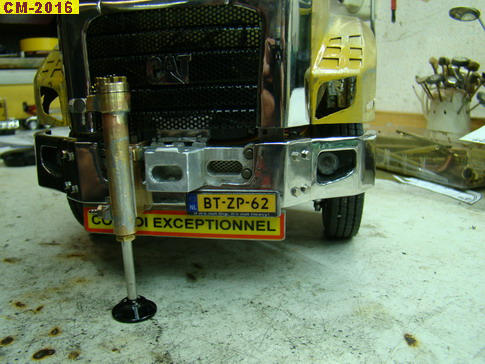

..en de cylinder uitgeschoven....
006

006

  • Media owner Catwoman
  • Date added
..om in het echt de motorkap te kunnen openen, heb ik de cylinder ophanging zo gemaakt dat het lijkt of deze kan kantelen,aan deze zijkant zit een plaat vastgeschroefd met een bout...
007

007

  • Media owner Catwoman
  • Date added
...
...aan deze zijde zit een plaat die als aanslag dient.....

groetjes Charlotte.:bye:
