Bouw Cat CT660 truck met Nooteboom euro pendel-x interdolly 3-smalbed-6 dieplader

]Hallo Allemaal,
Iedereen nog de beste wensen, en een goede gezondheid voor 2016 toegewenst ! .

Weer wat verder ..
119

119

  • Media owner Catwoman
  • Date added

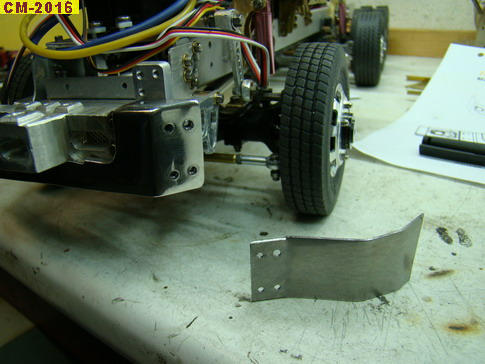

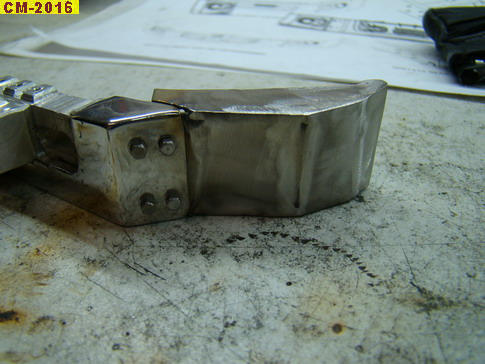

...de zijdelen voor de bumper worden gemaakt, ook weer van roestvaststaal...
120

120

  • Media owner Catwoman
  • Date added

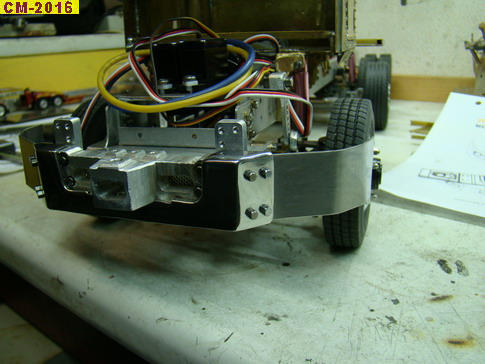

..en zoals bij de echte truck aan het middendeel vastgeschroefd....
121

121

  • Media owner Catwoman
  • Date added

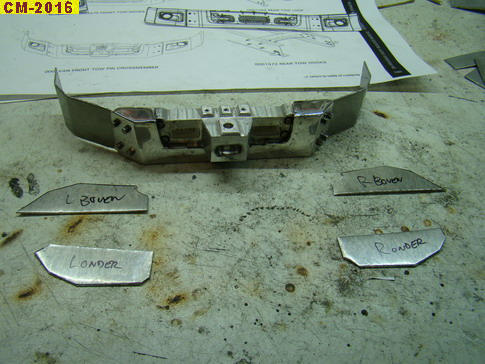

..daarna de boven en onderzijde van de zijdelen geknipt,ik laat ze nu nog groter,zodat ze niet gelijk weg smelten tijdens het lassen...
122

122

  • Media owner Catwoman
  • Date added
...alle delen vastgeklemt,klaar om te lassen...
123

123

  • Media owner Catwoman
  • Date added

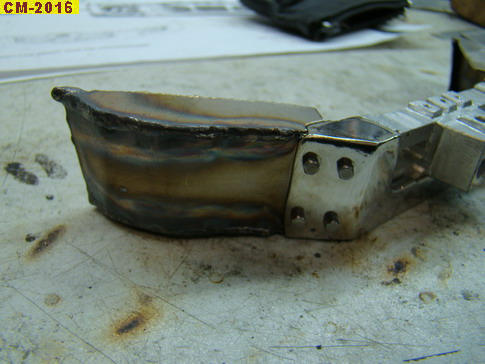

...en na het lassen ziet het er dan zo uit...
124

124

  • Media owner Catwoman
  • Date added

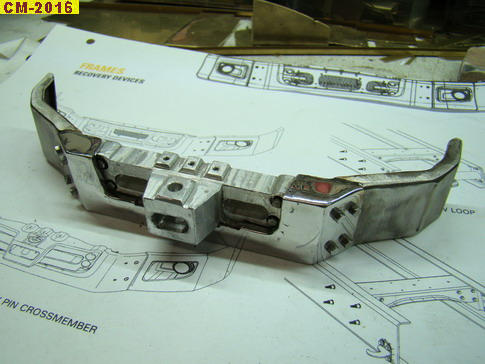

...na het slijpen en schuren...
125

125

  • Media owner Catwoman
  • Date added

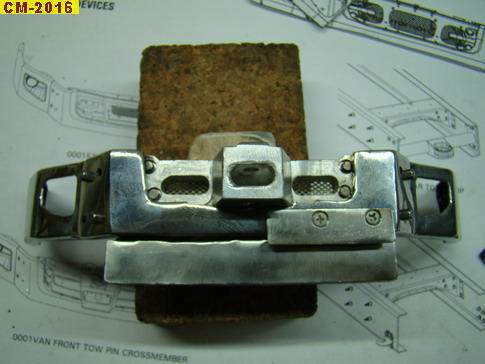

...totaal plaatje...
126

126

  • Media owner Catwoman
  • Date added
..daarna de uitsparingen voor de mist lampen uitgefreesd...
127

127

  • Media owner Catwoman
  • Date added

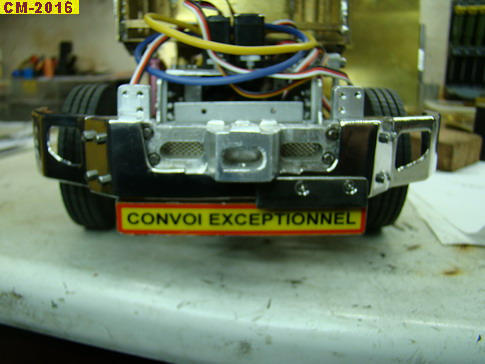

...de houders voor de kentekenplaat en de zwaar transport plaat gemaakt.
129

129

  • Media owner Catwoman
  • Date added
...het geheel vastgezet aan het chassis...
130

130

  • Media owner Catwoman
  • Date added
...en een blik op de zijkant...
131

131

  • Media owner Catwoman
  • Date added
...en de andere zijkant...

groetjes, Charlotte.:bye:

Laatst bewerkt:
't Is weer super!
Alleen: een zware vrachtwagen met een personenwagen kenteken, dat kan toch niet?
Of is die van je eigen GrandVitara soms?
Cor

Dank jullie wel ,:)
@ Helicor ; :oops: Oeps,wist niet dat er verschil in nummerborden was,en ja, dat is idd het nummer van mijn Suzuki Grand Vitara.

Groetjes, Charlotte :bye:

Hallo allemaal,het gaat weer verder...
...Het volgende is het maken van de licht houders in de bumper...
014

014

  • Media owner Catwoman
  • Date added

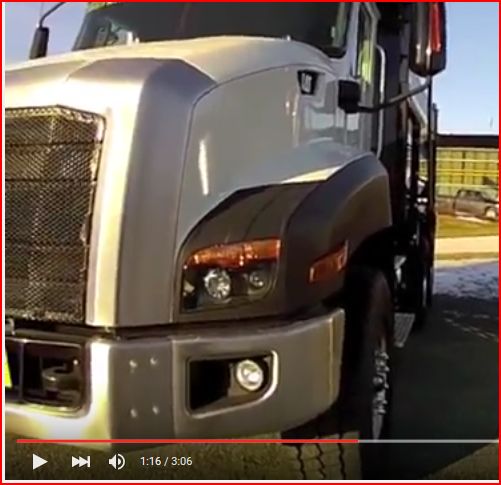

...Hierboven een blik op het grote voorbeeld....
000

000

  • Media owner Catwoman
  • Date added
...Van zwart pvc de behuizing gefreesd...
001

001

  • Media owner Catwoman
  • Date added
...en even passen...
003

003

  • Media owner Catwoman
  • Date added

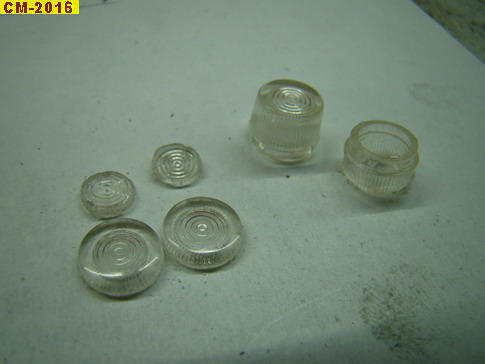

..daarna de lensjes gemaakt van kapjes van een controle lamp houder...
004

004

  • Media owner Catwoman
  • Date added
...en daarna de behuizing verder uitgefreest,en de gaatjes voor de leds en de lenzen gemaakt...
005

005

  • Media owner Catwoman
  • Date added

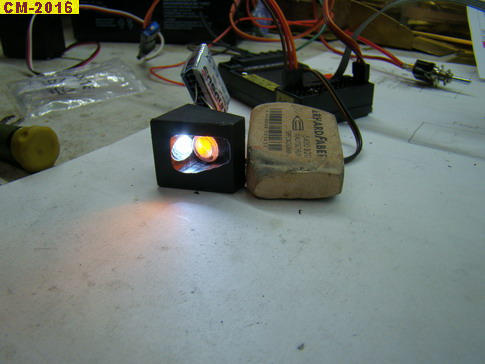

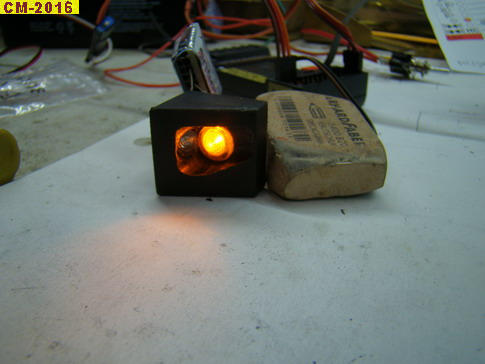

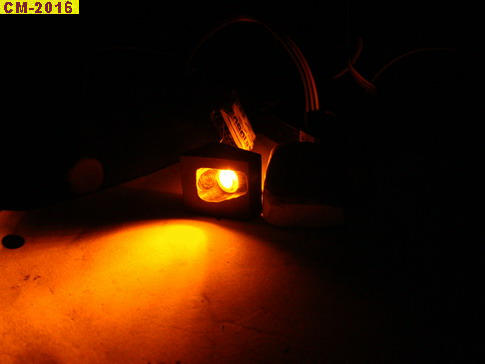

..even testen,hier het mist licht.
006

006

  • Media owner Catwoman
  • Date added

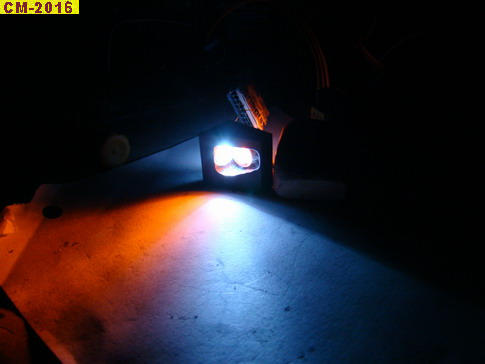

...en de bocht ( Curve )verlichting...
007

007

  • Media owner Catwoman
  • Date added

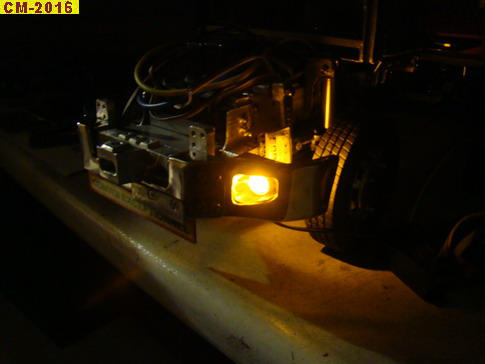

..in het donker...
008

008

  • Media owner Catwoman
  • Date added
..idem...
009

009

  • Media owner Catwoman
  • Date added
..na de test de behuizing in de bumper gelijmt met 2 K lijm...
010

010

  • Media owner Catwoman
  • Date added
011

011

  • Media owner Catwoman
  • Date added

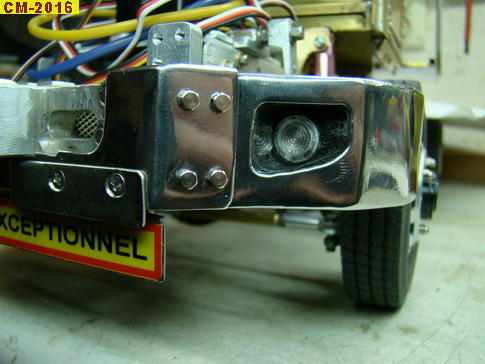

....bij daglicht..
012

012

  • Media owner Catwoman
  • Date added
013

013

  • Media owner Catwoman
  • Date added
...en weer in het donker...
...aan de achterzijde worden de leds nog afgeschermt bij de finale montage,zodat het licht niet aan de achterzijde te zien is...

Groetjes, Charlotte.:bye:

Creativiteit is hier troef Charlotte goed gevonden die lampjes, voor de rest het ziet er prima uit, benieuwd naar het eindresultaat.

Gr Johan

Dank je Johan,

..en weer verder met het Catje...
132

132

  • Media owner Catwoman
  • Date added

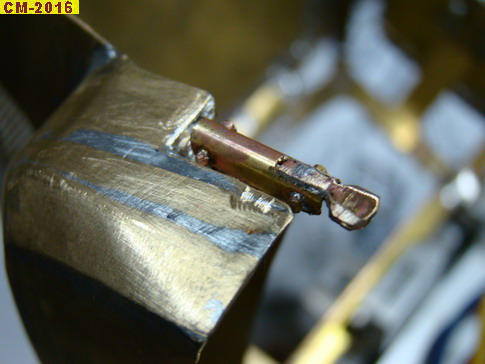

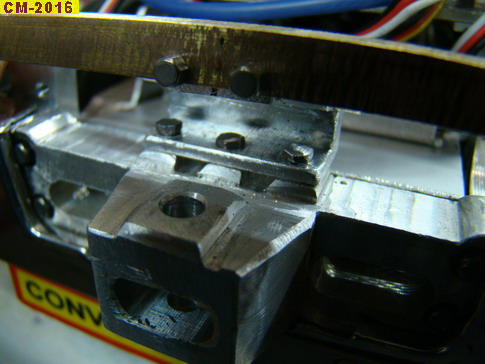

..het scharnier gemaakt op de bumper waar de motorkap op scharniert...
133

133

  • Media owner Catwoman
  • Date added
..eerst weer een frame gemaakt waar de beplating op vastgesoldeerd wordt..
134

134

  • Media owner Catwoman
  • Date added
..dan de bovenplaat uitgezaagd,het middengedeelte komt dieper te liggen,dus is dat apart uitgezaagd...
139a

139a

  • Media owner Catwoman
  • Date added
...hierboven een blik op het origineel...
135

135

  • Media owner Catwoman
  • Date added
...de bovenste plaat op zijn plaats vastgesoldeerd...
136

136

  • Media owner Catwoman
  • Date added
...daarna de binnenste plaat vastgesoldeerd en de ruimte tussen de 2 platen dichtgemaakt...
137

137

  • Media owner Catwoman
  • Date added
...dan de zijkanten uitgezaagd en vastgesoldeerd...
138

138

  • Media owner Catwoman
  • Date added
...en de ruimte tussen de zijkant en de bovenkant opgevuld...
139

139

  • Media owner Catwoman
  • Date added

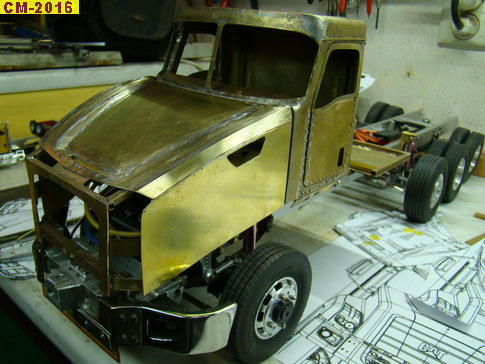

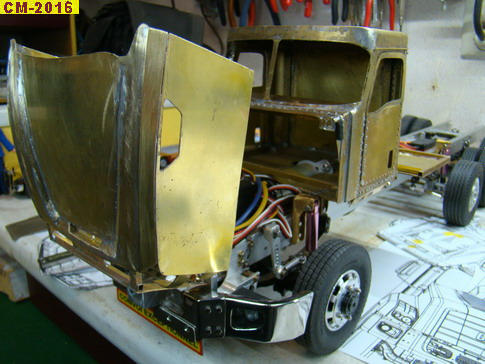

..hierboven zie je dat de motorkap geopend is....

Groetjes, Charlotte .:bye:

knap wat je bouwt Charlotte wordt een mooi span samen met je graaf machine, ziet er netjes uit.

Dank je Marcel,wordt idd een mooi span straks ;)

Dank je Luchard,
Nou ja, op de kraan zit ook veel plaatwerk in de bovenbouw hoor,alleen was dat recht toe recht aan ,en lag de uitdaging in de deurtjes met lamellen en rooster bovenop.
Eigenlijk is het allebei even leuk,wat ik het leukste bij beide vindt is de uitdaging om alles zo detail getrouw te maken, en ook al de techniek in het model zien te krijgen.:rolleyes:

Groetjes, Charlotte :bye:

Hey Allemaal,
...weer wat verder...
141

141

  • Media owner Catwoman
  • Date added
..rooster aan de zijkant van de motorkap gemaakt,en de steuntjes voor het spatbord...
140

140

  • Media owner Catwoman
  • Date added
...closeup van het rooster...
142

142

  • Media owner Catwoman
  • Date added
...eerste deel van het spatbord vastgesoldeerd...
143

143

  • Media owner Catwoman
  • Date added
...tweede deel van het spatbord op zijn plaats vastgemaakt...
143a

143a

  • Media owner Catwoman
  • Date added
..plaatje van de originele truck,hier is het reliëf te zien boven de koplampen...
144

144

  • Media owner Catwoman
  • Date added
....en wat ik ervan gemaakt heb,het ruitpatroon is eerst uit messing uitgesneden,en daarna op zijn plaats gesoldeerd,daarna aande achterzijde een dichte plaat er tegen aan gesoldeerd...
145

145

  • Media owner Catwoman
  • Date added

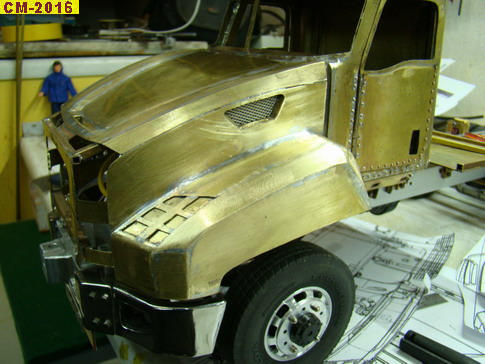

...hier zie je het hele spatbord gereed...
148

148

  • Media owner Catwoman
  • Date added

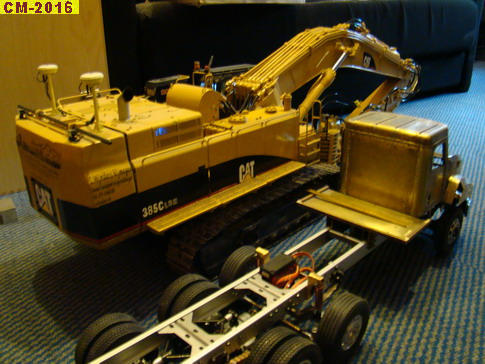

..even een plaatje van de kraan en de truck samen...
147

147

  • Media owner Catwoman
  • Date added

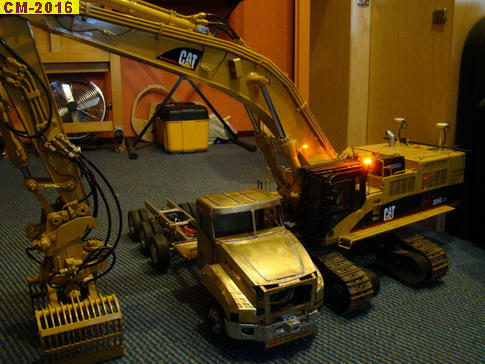

...en nog één....

Groetjes, Charlotte.:bye:

Ziet er echt geweldig goed uit! Ben echt benieuwd naar de nooteboom. Heb zelf ook ideeën voor een pendel-x in me hoofd ;)

Dankjewel Arwin,
Ja, heb zelf ook al een aantal dingen in mijn hoofd hoe e.e.a te maken voor de Nooteboom, maar eerst de truck afbouwen...

Groetjes, Charlotte.:bye:

hey allemaal,

weer wat verder gekomen....
149

149

  • Media owner Catwoman
  • Date added

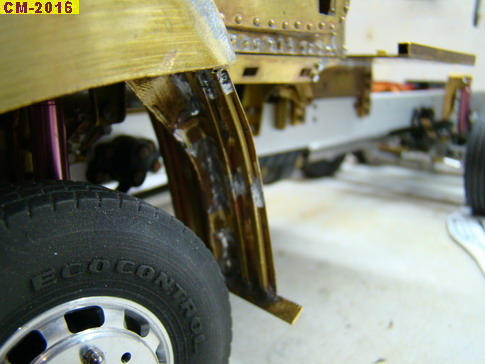

..hierboven zie je de eerste delen van het onderste deel van het spatbord wat bij het chassis blijft als de motorkap open gaat...
150

150

  • Media owner Catwoman
  • Date added
..en een blik op de andere kant...
151

151

  • Media owner Catwoman
  • Date added
..hier zie je de zijkant van het spatbord gereed,en een stukje uit het bovenste deel van het spatbord uitgesneden om een verdieping te kunnen maken waar de spansloten in komen,die in het echt de motorkap op zijn plaats houden...
152

152

  • Media owner Catwoman
  • Date added
...ook bij het onderste spatbord deel een stukje uitgesneden...
154

154

  • Media owner Catwoman
  • Date added
...en daarna een zijkant erin gemaakt van een strookje messing...
155

155

  • Media owner Catwoman
  • Date added

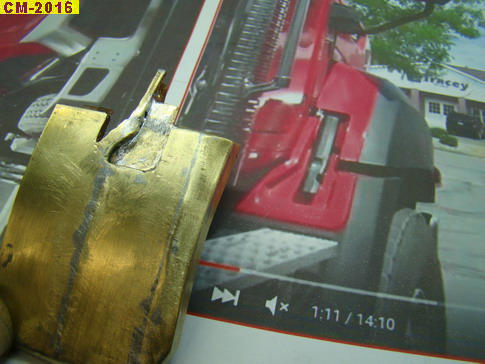

hier zie je alles vastgesoldeerd,en ook een achterzijde erin geplaatst,op de achtergrond een foto van het origineel...
156

156

  • Media owner Catwoman
  • Date added
...het onderste spatbord weer gemonteerd...
157

157

  • Media owner Catwoman
  • Date added
,,,en de andere zijde ook,ook zie je hier dat de uitsparing in het motorkap spatborddeel dichtgemaakt is...
158

158

  • Media owner Catwoman
  • Date added

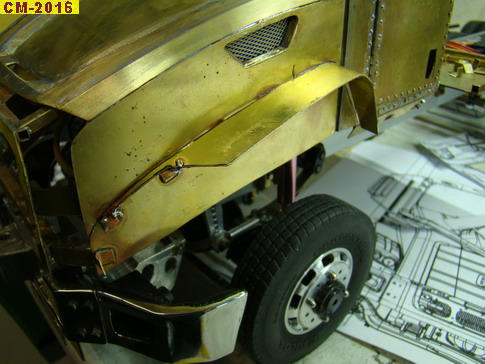

...de sluitingen gemaakt...
159

159

  • Media owner Catwoman
  • Date added

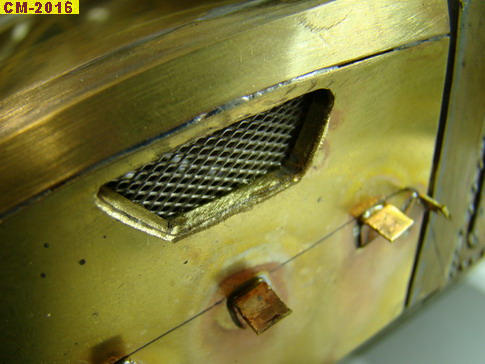

...en op hun plaats vastgesoldeerd...
160

160

  • Media owner Catwoman
  • Date added
...de sluitingen zijn aan de motorkapzijde vastgesoldeerd,zodat de motorkap nog open gemaakt kan worden....

groetjes, Charlotte :bye:
